複数Chのログ統合機能

Ch Mixingは、Analyze Windowの各CHのログを1つの時系列へまとめる機能です。「Analyze」タブの「Ch Mixing」で対象CHを選択し、Executeをクリックします。統合したログはAnalyzeタブでフィルタ表示やログ検索ができます。

信号値・波形を調べる場合はSignal Analysisを使用し、ログのCHと解析用定義のCH割当を照合してください。CH名だけでなくProtocol・ID・Direction・DLも確認します。CAN GW Analyzeが表示される場合も、LIN・DIO・ADのログはCANゲートウェイ解析の対象外です。

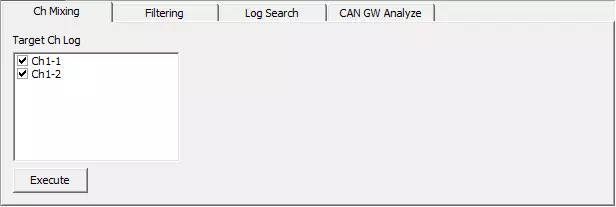

Ch Mixingタブの画面説明​

Analyzeタブの1タブ列、2ファイル操作、3統合ログ表、4処理タブとCh MixingのTarget Ch Logを表示

図1 Analyzeタブの構成と、Ch1-1だけを対象にした5行の実行結果。

No.項目説明
1Analyze/Ch Log/Signal Analysis統合する場合はAnalyzeタブを開きます。
2読み込み・保存統合した通信ログの読み込み・保存に使用します。CHごとの読み込みはCh Logから行います。
3統合ログ表選択したCHのフレームを時刻順に表示します。TimeとChを同じ行で確認します。
4Ch MixingTarget Ch Logで対象CHを選び、Executeで統合します。実行後はFiltering・Log Searchも使用できます。

Target Ch LogにはログのあるCHが表示されます。チェックをONにすると統合対象、OFFにすると対象外です。複数CHをまとめる場合は、それぞれをONにします。

統合結果はタイムスタンプの昇順で並び、同じタイムスタンプの行はCHの若い番号順になります。元のCHはログ表のCh列に残ります。

Ch Mixing設定手順​

この例では、保存済み通信ログ「LN1SpeedTrigger_1-1.csv」をCh Logへ読み込み、Ch1-1だけを対象に実行します。ログの読み込みと画面の選び方

  1. AnalyzeタブのCh Mixingを開く
    Analyze Window上部で「Analyze」、下部で「Ch Mixing」を選択します。
  2. Target Ch Logで対象CHを選択する
    図2ではCh1-1をONにしています。統合するログが複数のCHにある場合は、必要なCHを全てONにします。

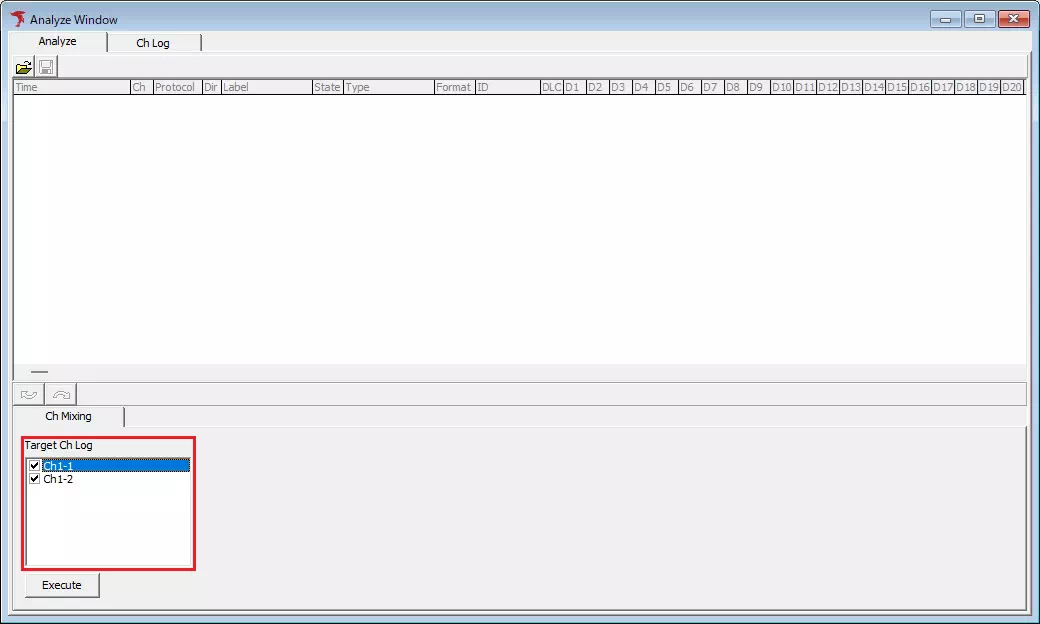

AnalyzeタブのCh MixingでTarget Ch LogのCh1-1を選択し、Executeを確認

図2 統合対象のCh1-1を選択。

  1. Executeをクリックし、結果を照合する
    選択したCHのログがAnalyzeタブに表示されます。図1・3ではCh列が1-1、ProtocolがLIN、DirがT、IDが10(16進数の0x10)の5行です。Header 2行とResponse 3行を、Time・Type・データで照合します。
Analyzeタブの統合結果5行、Ch1-1 LIN T ID10、Header2行とResponse3行を時刻順に表示

図3 Ch1-1を対象に実行したログ表の拡大。

TimeTypeD1・D2
+0000020.002580Response22 01
+0000030.000810Header—
+0000030.002580Response1C 01
+0000040.000813Header—
+0000040.002583Response18 01

ResponseのDLCは2です。D9列の値はLINのチェックサムで、上からDC・E2・E6になっています。先頭行のTime +0000020.002580、Data 22 01、D9のDCを図1・3で確認してください。

統合後のAnalyzeタブでは、表示中のログに対してFilteringやLog Searchを使用します。Ch Mixingを再実行すると、統合後のログを起点にUndo/Redoの履歴が作り直されます。前の絞り込み結果を残す場合は、先にログを保存します。
