ログ検索機能

ログ検索は、Analyze Windowで表示中のフレームログから条件に合う行へ移動する機能です。「Ch Log」または「Analyze」タブの下部で「Log Search」を開きます。Ch Logでは選択中のCH、Analyzeでは統合したログが対象です。

このページのCh Log画像では、D9列の値がLINのチェックサムです。Monitor WindowではCS列で確認します。図2・3・7・8は、上部のログと下部の検索操作部を抜粋しています。

信号の閾値や状態変化を調べる場合はSignal Analysisで波形・Alertsと元フレームを照合してください。

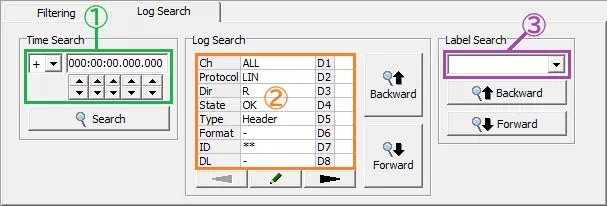

Log Searchタブの画面説明​

Log Searchタブの左にTime Search、中央にLog Search、右にLabel Searchを表示

図1 時刻・フレーム条件・ラベルを検索する操作部。

項目操作説明
Time Search(左)符号・時刻入力、各桁の上下ボタン、Search表示時刻を指定して検索します。
Log Search(中央)鉛筆ボタンSearch Settingを開き、CH・プロトコル・方向・ID・データなどの条件を設定します。
Log Search(中央)条件表示部の下の左右矢印条件の表示を左右に切り替えます。
Log Search(中央)Backward/Forward現在の選択行より前/後から、条件に合うフレームを探します。
Label Search(右)ラベル選択欄Label Filter Windowで設定したラベルを選びます。
Label Search(右)Backward/Forward現在の選択行より前/後から、選択したラベルの条件に合うフレームを探します。

Backwardは一覧の上方向、Forwardは下方向です。検索対象が見つかると選択行が移動します。ボタンの位置は図1で確認してください。

Time Search設定手順​

ここでは保存済み通信ログ「LN1SpeedTrigger_1-1.csv」の5行をCh LogのCh1-1で表示しています。図4~6の8行のログとは取得条件が異なります。

  1. 検索時刻を入力する
    図2では先頭のTime +0000020.002580(Response、Data 22 01、チェックサムDC)を選択した状態で、「Time Search」の符号を「+」、時刻を0000030.002580に設定しています。各桁の上下ボタンでも変更できます。符号は表示時刻の正負を指定し、現在の選択行から進む時間・戻る時間を指定するものではありません。

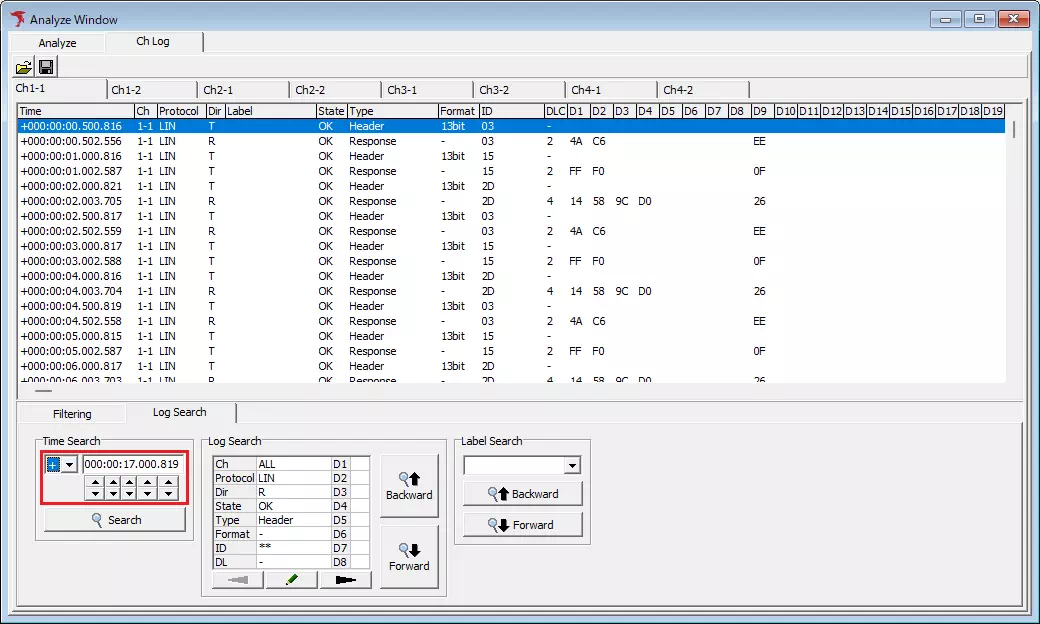

先頭20.002580秒のResponseを選択し、Time Searchにプラス符号と0000030.002580を入力

図2 Time Searchに検索時刻を入力。

  1. Searchで検索し、Time列を照合する
    「Search」をクリックします。図3では3行目のTime +0000030.002580へ移動しています。TypeはResponse、IDは10、D1・D2は1C 01、チェックサムはE2です。入力した時刻と選択行のTimeを照合します。

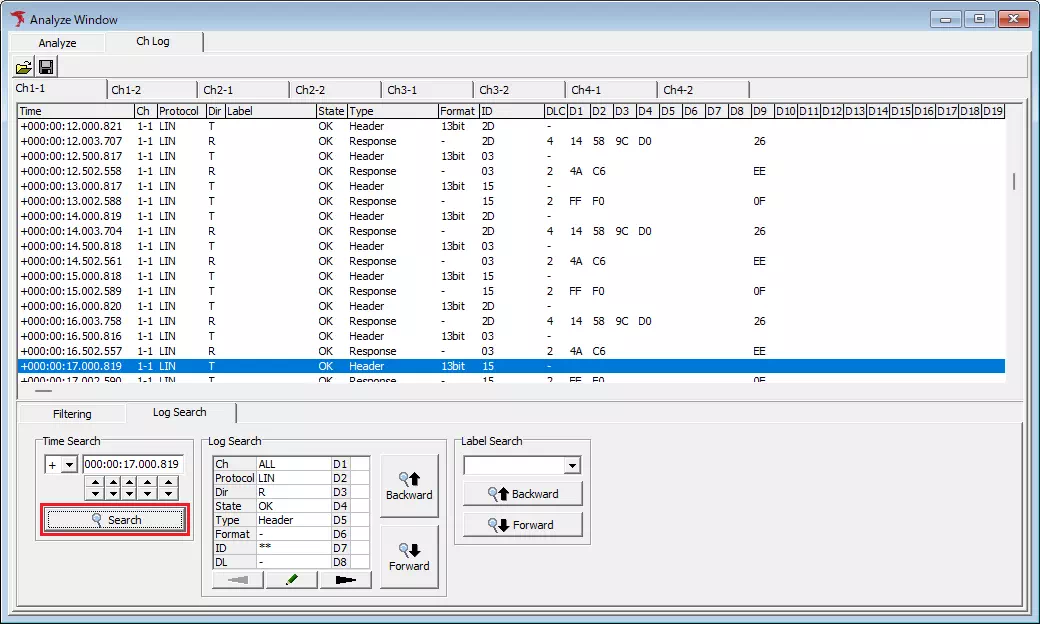

Time Search後、3行目の30.002580秒、Response ID10、Data1C 01、チェックサムE2を選択

図3 Time Searchで移動したフレーム。

記録範囲内で指定時刻と一致する行がない場合は、その時刻の直前の行へ移動します。オフセット表示中は、現在のTime列を基準に符号と時刻を指定します。オフセットの設定例

Log Search設定手順​

図4~6は目的別ガイドと基本の流れと同じ8行の取得済みログです。Ch LogのCh1-1で、LIN送信ResponseのID 10(16進数の0x10)を検索します。

  1. 検索の出発点を確認する
    図4ではTimeが+0000010.000810、Dir T、Type Header、ID 10の行を選択しています。この行より後の一致フレームを探します。
検索前のCh Log Ch1-1で時刻10.000810秒のLIN T Header ID10を選択

図4 フレーム条件検索の出発点。

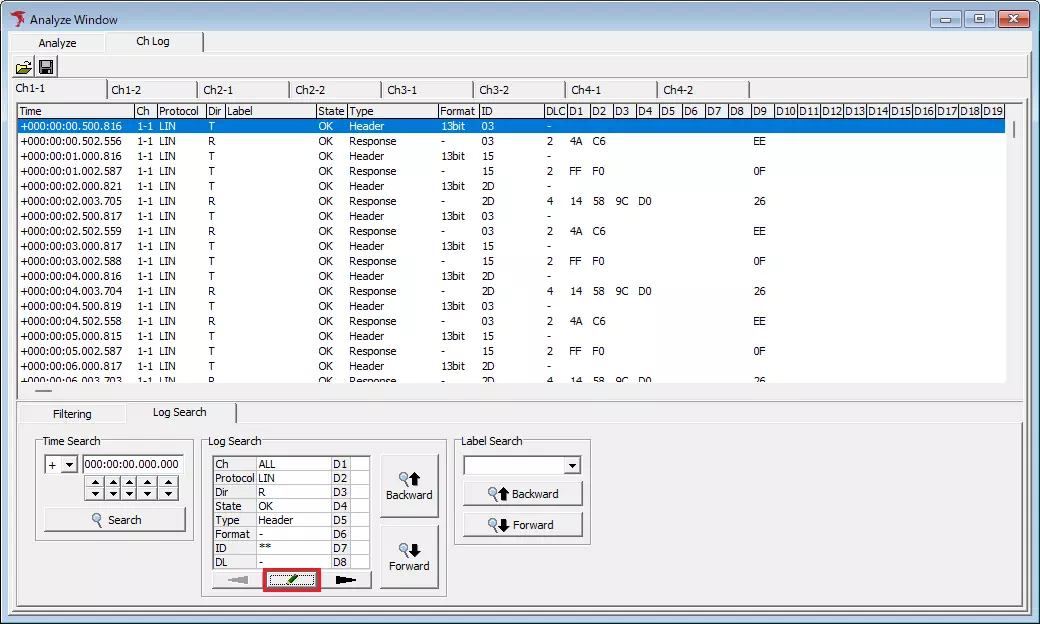

  1. フレーム条件を設定する
    「Log Search」欄の鉛筆ボタンでSearch Settingを開きます。図5はCh ALL、Protocol LIN、Direction T、State OK、Type Response/Frm.、ID 10、DL *、D1~D8 **です。Ch LogのCh1-1タブで対象を限定しているためChはALLにしています。Inner Chは灰色で変更できません。OKで確定します。

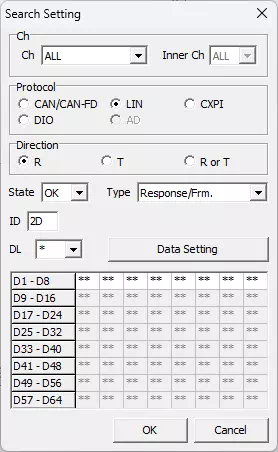

Search SettingのCh ALL、LIN T OK Response/Frm. ID10、DL*、D1~D8**、灰色のInner Ch

図5 LIN送信Responseを検索する条件。

フレーム・データ条件の各項目はTrigger Settingダイアログも参照してください。

  1. Forwardで検索し、移動先を確認する
    「Log Search」欄のForwardをクリックします。図6ではTime +0000010.002580、Dir T、Type Response、ID 10、Label SensorFrameの行へ移動しています。D1・D2は18 01、チェックサムはE6です。続けてForwardで次の一致行、Backwardで前の一致行を探せます。

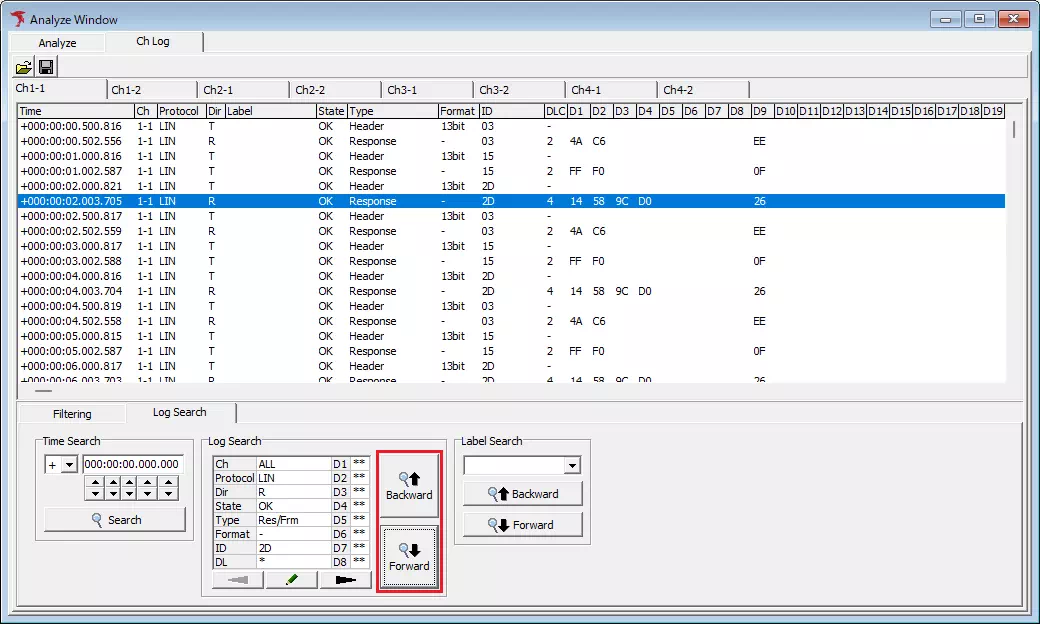

Forward後、時刻10.002580秒のLIN T Response ID10 SensorFrame、Data18 01、チェックサムE6を選択

図6 Log Searchで見つかったフレーム。

Label Search設定手順​

事前にLabel Filter Windowでラベルを設定します。ここではTime Searchと同じ保存CSVの5行をCh LogのCh1-1で表示し、設定済みのSensorFrameを検索します。

  1. ラベルを選択する
    図3のTime +0000030.002580の行を選択した状態から、「Label Search」欄のプルダウンを開いてSensorFrameを選びます。図7は選択リストを開いた状態です。

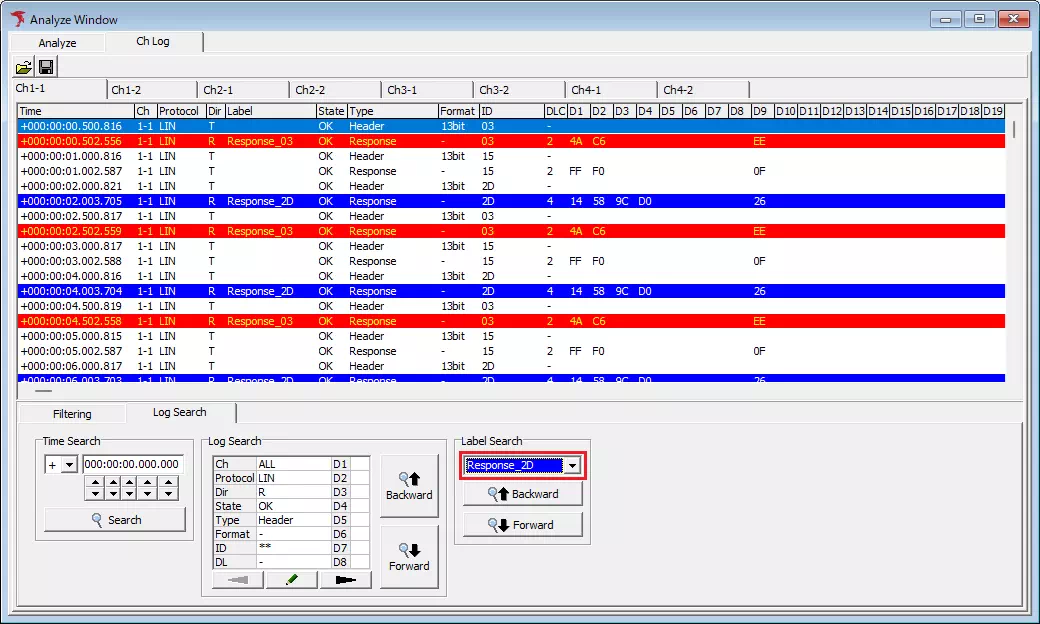

30.002580秒の行からLabel Searchのプルダウンを開きSensorFrameを選ぶ

図7 Label Searchで検索するラベルを選択。

  1. 方向を選び、ラベルとフレームを確認する
    右端の「Label Search」欄のForwardをクリックします。図8では、4行目のTime +0000040.000813のラベルが空欄のHeaderを飛ばし、5行目のTime +0000040.002583へ移動しています。LabelはSensorFrame、TypeはResponse、IDは10、D1・D2は18 01、チェックサムはE6です。続けて次の一致行を探す場合はForward、前の一致行を探す場合はBackwardを使用します。

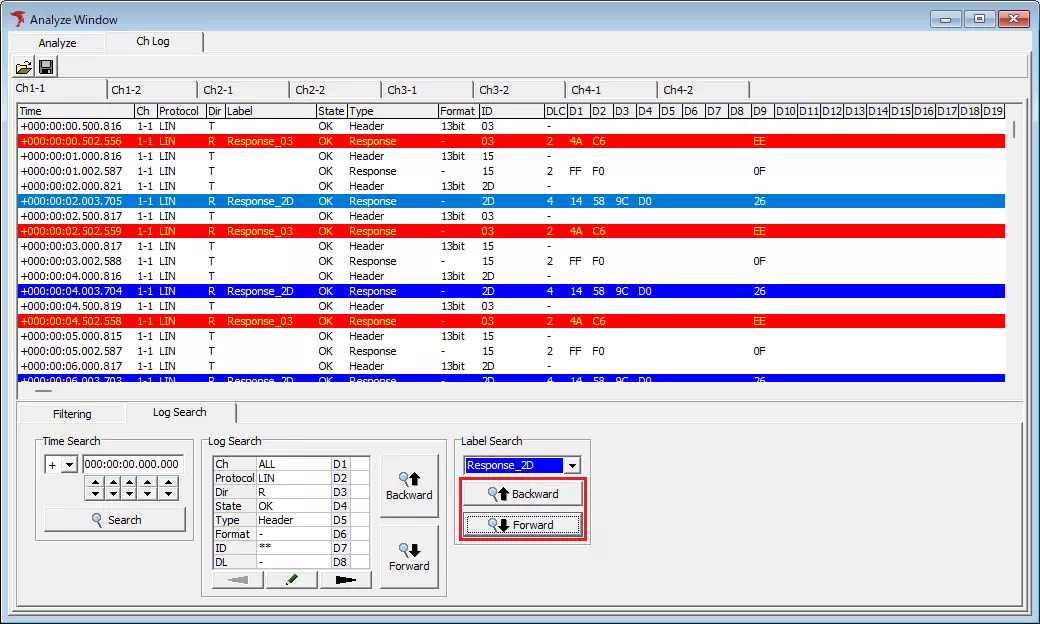

右端のForwardで空欄ラベルのHeaderを飛ばし、40.002583秒のSensorFrame Response、Data18 01、チェックサムE6を選択

図8 Label Searchで移動したフレーム。

検索対象が見つからない場合は「Search result log could not be found.」と表示され、選択行は移動しません。Time Searchでは指定時刻、フレーム条件・ラベル検索では検索条件に加えて現在の選択行と方向を確認してください。
