フィルタ表示機能

Analyze Windowの「Ch Log」または「Analyze」タブで、表示するフレームを絞り込みます。ログの下にある「Filtering」タブを開き、Error Filtering・ID Filtering・Label Filteringから選択します。Ch Logでは選択中のCH、Analyzeでは統合したログが対象です。

信号値・波形を調べる場合はSignal Analysisを使用します。このページのフィルタは、信号の解析対象SetやValues/Graphの表示先を変更する操作とは別です。

今回の例はCh LogのCh1-1にあるLIN ID 10(16進数の0x10)の5行です。Headerが2行、Responseが3行で、全てStateはOKです。IDで絞っても5行が残り、SensorFrameのラベルで絞るとResponseの3行が残ります。

Filteringタブの画面説明​

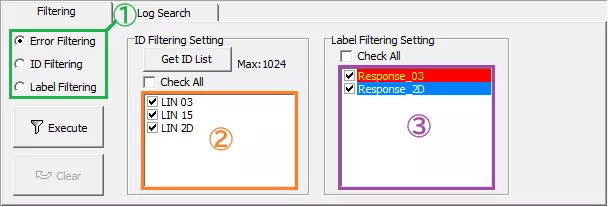

Analyze WindowのフレームログとFilteringタブのフィルタ選択、ID一覧、ラベル一覧

図1 フレームログを絞り込むFilteringタブ。

図1~7は同じ画面の上部ログと下部のFiltering操作部を抜粋しています。ログのD9列にはLINのチェックサムが表示されています。

項目操作・表示説明
Filter SettingError Filteringエラーフレームを表示対象から除外します。
Filter SettingID FilteringID一覧でチェックしたLIN IDを表示対象にします。Get ID Listで一覧を取得すると選択できます。
Filter SettingLabel Filteringラベル一覧でチェックした条件を表示対象にします。Label Filter Windowにラベルがある場合に選択できます。
Filter SettingExecute選択した種類のフィルタを実行します。
Filter SettingClearCh Logで実行した絞り込みを解除します。
ID Filtering SettingGet ID List・ID一覧対象ログのIDを取得し、各IDをチェックして表示対象にします。
Label Filtering Settingラベル一覧Label Filter Windowに登録したラベルをチェックして表示対象にします。
各一覧Check AllONで全項目を選択し、OFFで全項目の選択を解除します。個別のチェックも変更できます。

Ch LogではExecute後に別の条件を追加実行できません。別の条件を試す場合は、先にClearで元のログ表示へ戻します。Analyzeでは表示中の結果をさらに絞り込めます。Analyze側ではClearを使用せず、ログ下のUndo/Redoで履歴の範囲内を戻し・やり直しします。AnalyzeとCh Logの違い

ID Filtering設定手順​

  1. Get ID ListでID一覧を取得する

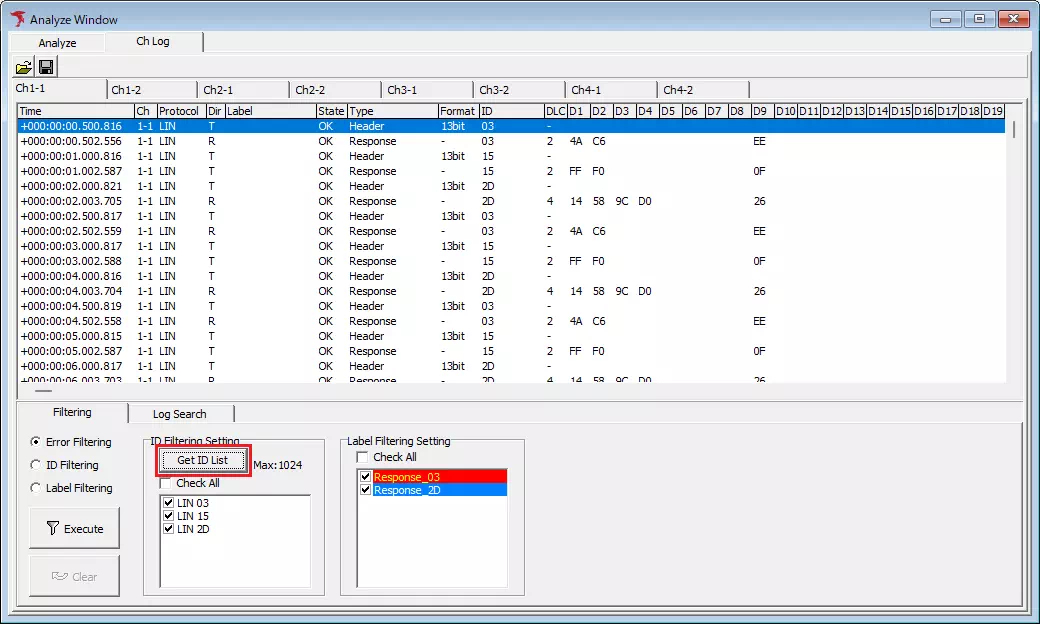

    Ch Logで対象CHを選び、「Filtering」タブの「Get ID List」をクリックします。取得したIDが全てチェックされ、ID Filteringが自動的に選択されます。
  2. 表示するIDを選択する
    この例では一覧のLIN 10をONにし、ID Filteringが選択されていることを確認します。複数のIDがある場合は不要なIDのチェックを外します。Check AllをOFFにしてから必要なIDだけONにすることもできます。
ID Filteringを選択し、ID一覧のLIN 10をチェックした状態

図2 ID Filteringの対象を選択。

  1. Executeをクリックし、ID列を確認する
    図3は元の5行が全て残っています。このログは全てID 10のため、ID Filteringでは行数は減りません。ID列が10であることと、Type列にHeader 2行・Response 3行が残ることを照合します。
ID Filtering実行後、LIN ID10のHeader2行とResponse3行、計5行が残ったログ

図3 ID Filteringで絞り込んだ結果。

Label Filtering設定手順​

事前にLabel Filter Windowでラベルを設定します。別のフィルタを実行済みの場合は、Clearで元の表示へ戻してから操作します。

  1. 表示するラベルを選択する
    「Label Filtering Setting」でSensorFrameだけをONにし、「Label Filtering」を選択します。他のラベルのチェックはOFFにします。Check Allで全選択・全解除もできます。
Label Filteringを選択し、ラベル一覧のSensorFrameだけをチェックした状態

図4 Label Filteringの対象を選択。

  1. Executeをクリックし、ラベルとフレームを照合する
    図5ではラベルがSensorFrameのResponse 3行だけが残り、ラベル空欄のHeader 2行は表示されません。TimeとD1・D2は、+0000020.002580が22 01、+0000030.002580が1C 01、+0000040.002583が18 01です。
Label Filtering後、SensorFrameのResponse3行、20.002580秒22 01、30.002580秒1C 01、40.002583秒18 01を表示

図5 Label Filteringで絞り込んだ結果。

Error Filtering設定手順​

  1. Ch Logで他のフィルタを実行済みの場合はClearで元の表示へ戻します。
  2. 「Error Filtering」を選択して「Execute」をクリックします。
  3. State・Type列と表示行数を確認します。この例は元から全5行が正常(State OK)のため、除外されるエラーは0件で、正常な5行が全て残ります。
Error Filtering実行後、エラー0件を除外し、State OKの正常5行が残ったログ

図6 Error Filteringでエラー0件を除外し、正常5行を表示。

実行後はCHタブの漏斗マークと有効なClearボタンで、絞り込み状態になっていることを確認できます。行数が変わらなくても、Error Filteringは実行されています。

フィルタ表示を解除する​

Ch Logの「Clear」をクリックすると絞り込み前のログ表示へ戻り、Executeで別の条件を試せるようになります。図7は、図5のLabel FilteringによるResponse 3行の状態からClearをクリックし、Header 2行を含む元の5行へ戻した例です。各一覧のチェックを変更しただけでは、実行済みの絞り込みは解除されません。

Label Filtering結果のResponse3行からClearで解除し、Header2行を含む元の5行へ戻った状態

図7 Label Filteringの3行からClearで元の5行に戻す。

図7ではCHタブの漏斗マークが消え、Executeが有効、Clearが無効になっています。SensorFrameのチェックは残っていても、表示の絞り込みは解除されています。
