スレーブシミュレーション
LDFのフレームから設定を作成するには、Responses from Catalogボタンを使用します。追加・置換の操作はCatalogからのレスポンス採用を参照してください。個別のレスポンスを編集する方法は信号単位の初期値編集を参照してください。
スレーブシミュレーション機能では、マスターノードから受信したヘッダに対するレスポンスの送信などが可能です。

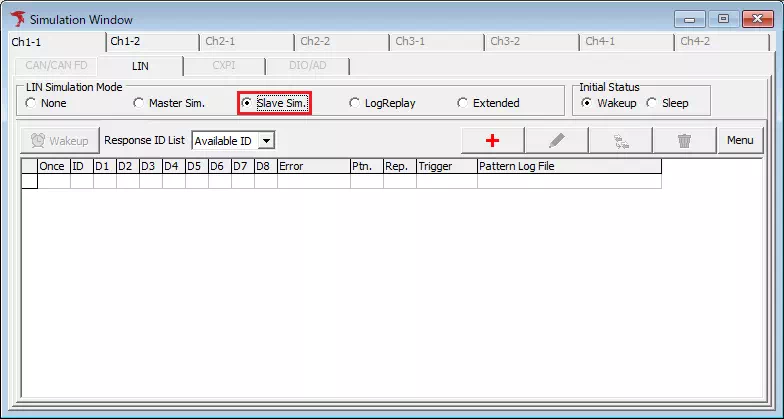

「Simulation Window」の「LIN Simulation Mode」で「Slave Sim.」を選択すると、スレーブシミュレーション機能が使用できます。
スレーブシミュレーションの基本操作
以下は、サンプルLDFのSensorFrameからレスポンスを作成する例です。モニタリングを停止し、CatalogへLDFを取り込んでから操作します。通信速度、ID別データ長、checksum、LINリビジョンはDevice Windowで接続先の仕様と照合してください。
- Simulation WindowでSlave Sim.を選択する
メニューやツールバーから「Simulation Window」を開き、接続中の対象CHを選択します。「LIN Simulation Mode」から「Slave Sim.」を選択します。
- Catalogからレスポンスを作成する
「Responses from Catalog」をクリックします。Sourceにsignal-example.ldfを選び、SensorFrameにチェックを付けます(図1)。ID (HEX)は10(0x10)、DLは2、PublisherはSensorNodeです。「Responses after Apply」のData (HEX)が「0A 00」であることを確認し、「Add 1 Responses」をクリックします。Device設定の変更確認が出た場合は、変更内容と影響を確認して採用します。追加・置換の詳しい条件はCatalogからのレスポンス採用を参照してください。
図1 SensorFrameの候補と適用後の初期データを確認。
採用後、レスポンス一覧のIDが10、D1が0A、D2が00になったことを確認します(図2)。
図2 採用後のレスポンス一覧。ID 10、D1 0A、D2 00。
- 信号値を編集する
ID 10の行を選択して編集ボタンをクリックするか、行のチェックボックス以外のセルをダブルクリックします。LIN Response SettingのSignalsでSpeedのFormatをPhysical、Initial valueを10(km/h)にし、StateのFormatをLogical、Initial valueをOnにします。D1 (HEX)が1E、D2 (HEX)が01になったことを確認します(図3)。初期データとの対応や定義の選び直しは信号単位の初期値編集を参照してください。
図3 信号値の編集結果とHEXデータ1E 01。
- 確定してレスポンスを有効にする
LIN Response Settingの「OK」をクリックします。レスポンス一覧でもID 10のD1が1E、D2が01になったことを確認します(図4)。
図4 編集を確定したレスポンス一覧。
送信するID 10の行の左端チェックボックスをONにします。図5の操作対象は、列見出しのチェックボックスではなく、その下にあるID 10の行の左端です。OFFの場合、そのIDのヘッダを受信してもレスポンスを送信しません。左端の右隣にあるOnceは、一度だけ送信する場合にONにします。この例ではOFFのままにします。左端の有効/無効はモニタリング中も切り替えられます。
図5 ID 10の行の送信を有効化。隣のOnceはOFF。
- モニタリングを開始する
ツールバーの
ボタンをクリックします(メニューバーの「Command」-「Start」を選択またはF5キーを押下でも可)。
相手マスターからID 0x10のヘッダを受信すると、有効にしたレスポンスを送信します。レスポンスの登録や有効化だけでは通信を開始せず、ヘッダなしで自発的にレスポンスを送信することもありません。

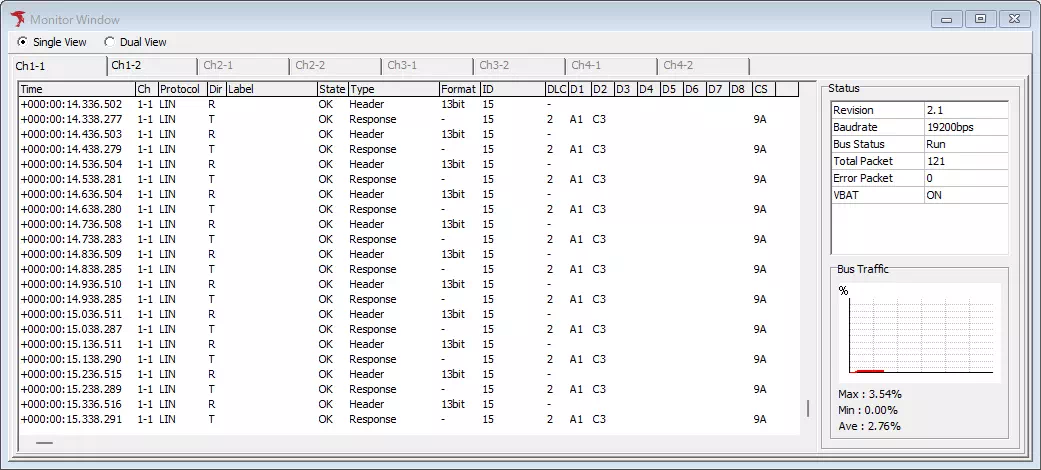

図1〜5は送信設定の画面で、実際の受信ログではありません。通信開始後の結果はMonitor WindowでID・データ長・データを確認し、必要に応じてSignal Windowの信号値と照合してください。
手動でレスポンスを追加する場合

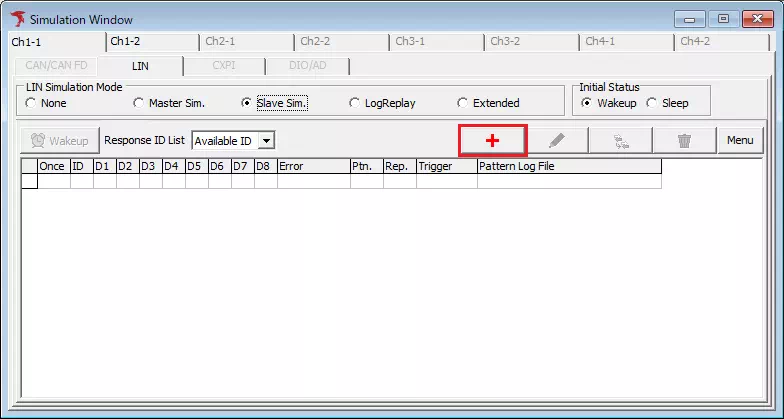

Catalogを使用せずに設定する場合は、モニタリングを停止し、Simulation Windowの

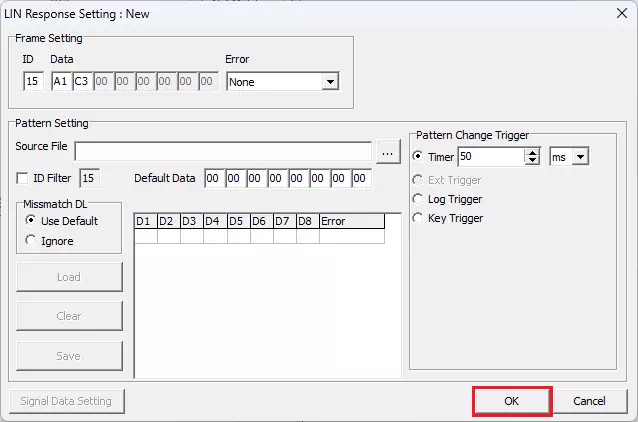

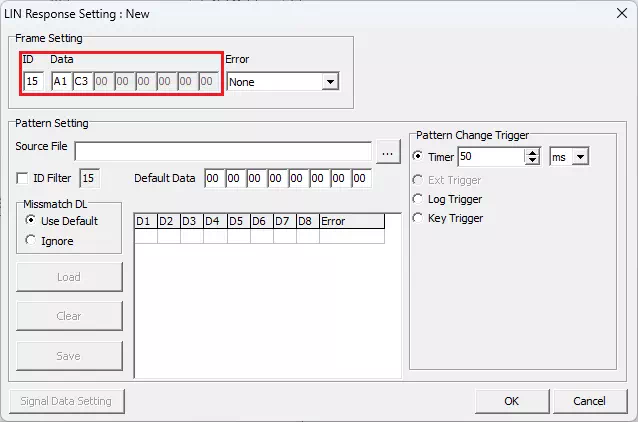

ボタンからLIN Response Settingを開きます。IDとデータを直接入力し、「OK」で登録します。ID入力後にCatalogの選択画面が開いた場合は、直接入力するためにCancelで閉じます。登録後は上記の手順4・5と同じように一覧と有効状態を確認してから開始します。
| 項目 | 説明 | 設定例 |
|---|---|---|
| ID (HEX) | レスポンスのLIN IDを16進数で入力します。 | 10 |
| D1 (HEX)〜D8 (HEX) | Device設定のID別データ長に合わせて、レスポンスデータを16進数で入力します。 | DL 2の場合、D1 = 1E、D2 = 01 |
スレーブシミュレーションの画面説明
画面の操作部とレスポンス一覧は図4、一覧の左側は図5を参照してください。
| 画面メニュー | 説明 | 補足事項 |
|---|---|---|
| Responses from Catalogボタン | Catalogから候補を選び、レスポンスを追加・置換します。 | 操作とError/Pattern・Device設定への影響はレスポンス採用を参照してください。 |
| Response List | 設定したレスポンス情報を表示します。 | 詳細は「Response List」を参照してください。 |
| Response ID List | 「Response List」の表示形式を設定します。プルダウンメニューの選択肢と各々の意味合いは以下の通りです。 【Available ID】 レスポンス情報を登録したIDのみを表示します。 【ALL ID】 全てのIDを表示します。レスポンス情報を登録していないIDの行は灰色ハッチング表示となります。 | |
ボタン | クリックすると「LIN Response Setting」ダイアログが表示され、レスポンス情報を新規登録できます。 | 「Response ID List」を「ALL ID」に設定した場合、「Response List」でレスポンス情報未登録の行(チェックボックスのセルは除きます)をダブルクリックすると、同様にレスポンス情報を新規登録できます。 モニタリング中はレスポンス情報を新規登録できません。 |
ボタン | クリックすると「LIN Response Setting」ダイアログが表示され、「Response List」で選択したレスポンス情報を変更できます。 | 「Response List」に登録されているレスポンス情報の行(チェックボックスのセルは除きます)をダブルクリックすると、同様にレスポンス情報を変更できます。 モニタリング中にレスポンス情報を変更することも可能です。 |
ボタン | クリックすると「LIN Response Setting」ダイアログが表示され、「Response List」で選択したレスポンス情報を基にして、別のレスポンス情報を新規登録できます。 | モニタリング中はこのボタンをクリックできません。 |
ボタン | クリックすると以下のダイアログが表示され、「はい」ボタンをクリックすると「Response List」で選択したレスポンス情報を削除できます。![]() | モニタリング中はこのボタンをクリックできません。 |
ボタン | クリックするとウェイクアップシグナルを送信します。 | このボタンはモニタリング中のみクリック可能です。 |
ボタン | 「Load All Pattern」では、「Response List」の「Ptn.」がONのレスポンスに設定したパターンファイルを一括で読み込みます。 |

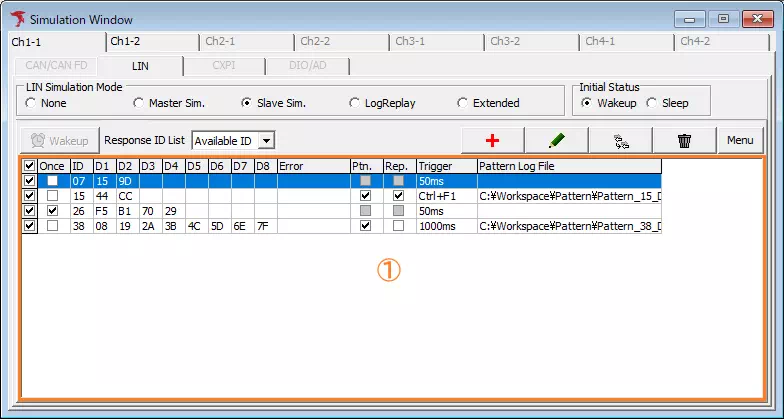

Response List
登録されているレスポンス情報を表示します。レスポンスの有効/無効や繰り返し送信の可否等も設定可能です。
図4ではID 10のレスポンスにD1 = 1E、D2 = 01が設定されています。データ長を表示するDL列はなく、ID別のデータ長はDevice設定で確認します。図5はその行の左端とOnceの状態を示す拡大図です。
| 項目名 | 説明 | 補足事項 |
|---|---|---|
| 有効/無効(行の左端チェックボックス) | レスポンスの送信可否を設定します。チェックボックスをOFFにするとそのレスポンスは送信しません。 | |
| Once | レスポンスの繰り返し送信可否を設定します。 チェックボックスをONにすると、そのレスポンスはモニタリング中に一度だけ送信します(モニタリングを停止させるまでは再送信しません)。 | |
| ID | レスポンスのLIN IDを16進数で表示します。 | |
| D1~D8 | レスポンスのバイト毎のデータを16進数で表示します。 | |
| Error | レスポンスのエラー種別を表示します。 | |
| Ptn. | レスポンスのバイト毎のデータにパターンファイルを使用するかどうかを設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 LIN Response SettingダイアログのPattern Fileで設定したデータを使用します。 【OFF】 LIN Response SettingダイアログのFrame settingsで設定したデータを使用します。 | 読み込み対象のパターンファイルが設定されていない場合、チェックボックスは無効です。 |
| Rep. | パターンデータリストを繰り返し適用するかどうかを設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 パターンデータリストの一番下に達した状態でパターン変更イベントが発生すると、一番上に戻ります。 【OFF】 パターンデータリストの一番下に達すると、それ以降はモニタを停止するまでパターン変更イベントは無効となります。 | 読み込み対象のパターンファイルが設定されていない場合、チェックボックスは無効です。 |
| Trigger | パターン変更イベントの発生条件を表示します。 | |
| Pattern Log File | 読み込み対象のパターンファイル名を表示します。 |

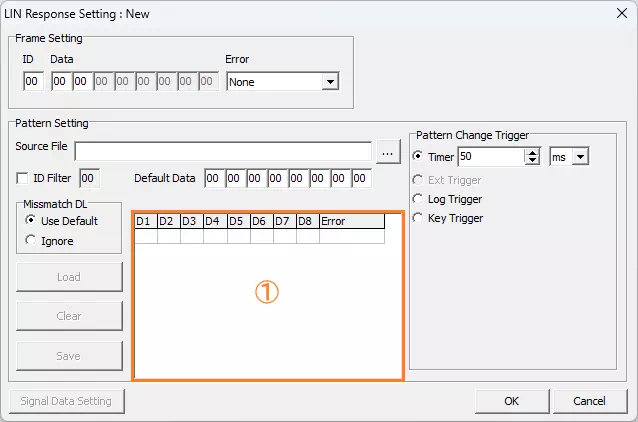

LIN Response Settingダイアログ
レスポンス情報を設定できます。
画面例は図3を参照してください。Signalsで信号値を編集でき、パターンの詳細はPattern Fileボタンで開く「LIN Pattern File」に表示されます。
| 項目 | 説明 | 補足事項 | |
|---|---|---|---|
| Frame settings | ID (HEX) | レスポンスのLIN IDを16進数で設定します。設定可能範囲は「00H~3FH」です。 | ID入力後にCatalogの選択画面が開く場合があります。データを直接入力する場合はCancelで閉じます。 |
| D1 (HEX)〜D8 (HEX) | レスポンスのバイト毎のデータを16進数で設定します。 | 設定可能なバイト数は、「ID」に設定したLIN IDと、「Device Setting」の「ID Definition」タブで設定したID定義に基づいて自動調整されます。 | |
| Error | レスポンスのエラー有無とエラーの種類を設定します。プルダウンメニューの選択肢は以下の通りです。 None, CheckSum, ShortMsg. (1Byte), ShortMsg. (2Byte), ..., ShortMsg. (8Byte), Framing(Data1), Framing(Data2), ..., Framing(Data8), Framing(CS) | 以下のいずれがに該当する場合、設定したエラーは無効となり、「None」を設定した扱いとなります。 - ID定義のデータ長より大きいバイト数の「ShortMsg.」を設定した(データ長2のIDで「ShortMsg. (3Byte)」を指定した場合などが該当)。 - ID定義のデータ長より大きいバイト位置の「Framing」を設定した(データ長2のIDで「Framing(Data3)」を指定した場合などが該当)。 | |
| Signals | From Catalog | Signal CatalogからLINフレーム定義を選択します。 | 既存レスポンスでIDが固定されている場合は、同じIDの定義を選択します。 |
| Signal/Initial value/Format/Unit | 定義に含まれる信号と単位を表示します。Formatで使用できる形式(Physical/Logical/Raw signed/Raw unsigned)を選び、Initial valueを編集すると、対応するHEXデータに反映されます。 | 詳しい操作は信号単位の初期値編集を参照してください。 | |
| Pattern File | LIN Pattern Fileダイアログを開きます。親画面にはパターンの有効状態、ファイル名、データ件数の要約が表示されます。 | 子画面のOKで親画面に反映し、親画面のOKで確定します。以下のLIN Pattern Fileの項目は子画面で設定します。 | |
| LIN Pattern File | Source File | ボタンからファイルダイアログで選択した読み込み対象のパターンファイルのフルパスを表示します。 | 読み込み対象のパターンファイルは、フルパスを直接入力して設定することも可能です。 |
ボタン | クリックするとファイルダイアログが表示され、読み込み対象とするパターンファイルを選択できます。 | 選択したパターンファイルは、 ボタンをクリックするまでは読み込まれません。 | |
| ID Filter | ONにすると、指定したIDに一致するデータを抽出します。 PTNファイルではWakeupをID条件にかかわらず読み込みます。Sleepは読み込み対象外です。CSVファイルでは、対応するレコードにID条件を適用します。 | ||
| Default Data | 「Device Setting」の「ID Definition」タブで設定したID定義と、読み込んだパターンファイルに含まれているパターンデータのデータ長が一致しない場合に使用するデフォルトデータを16進数で設定します。 | ||
| Missmatch DL | 「Device Setting」の「ID Definition」タブで設定したID定義と、読み込んだパターンファイルに含まれているパターンデータのデータ長が一致しない場合の処理を設定します。ラジオボタンの選択肢とそれぞれの意味合いは以下の通りです。 【Use Default】 該当のパターンデータよりもID定義のデータ長の方が大きい場合、パターンデータの不足部分にデフォルトデータを使用します。 【Ignore】 該当のパターンデータは無効として扱い、パターンデータリストには表示しません。 | 「Use Default」を設定した場合の一例を以下に示します。 ID定義のデータ長:4バイト パターンファイルのパターンデータ:08,4C (2バイト) デフォルトデータ:11,22,33,44,55,66,77,88 上記の場合、パターンデータの3バイト目と4バイト目にデフォルトデータを使用しますので、パターンデータは「08,4C,33,44」となります。 | |
ボタン | クリックすると、「Source File」に表示されているパターンファイルが読み込まれ、パターンファイルに含まれているパターンデータを「パターンデータリスト」に表示します。 | ||
ボタン | クリックすると、「パターンデータリスト」に表示されているパターンデータを全てクリアします。 | ||
ボタン | クリックするとファイルダイアログが表示され、「パターンデータリスト」に表示されているパターンデータを任意のファイル名でパターンファイルとして保存できます。 | ||
| パターンデータリスト | 読み込んだパターンファイルに含まれているパターンデータを表示します。 | ||
| Pattern Change Trigger | パターン変更イベントの発生条件を設定します。ラジオボタンの選択肢とその意味合いについては「Pattern Change Trigger」を参照してください。 | ||
ボタン | クリックすると設定したレスポンス情報を保存して、ダイアログを閉じます。 | ||
ボタン | クリックすると設定したレスポンス情報を破棄して、ダイアログを閉じます。 | ||
Pattern Change Trigger
パターン変更イベントの発生条件を設定できます。
| 項目 | 説明 |
|---|---|
| Timer | 設定した時間が経過するごとにイベントが発生します。 |
| Ext Trigger | 外部からのポート入力でイベントが発生します。 現在は開発中のため使用できません。 |
| Log Trigger | 設定したログの検出でイベントが発生します。 |
| Key Trigger | 設定したキー入力でイベントが発生します。 |
Timer
| 画面メニュー | 説明 | 補足事項 |
|---|---|---|
| 時間値 (①枠部分) | 時間単位と合わせて、パターン変更イベントを発生させる周期を設定します。設定可能範囲は時間単位の設定によってそれぞれ以下となります。 【ms(ミリ秒)】 50~3600000(50の倍数のみ) 【sec(秒)】 1~3600 【min(分)】 1~60 | スピンボタンでの変更時は、時間単位に「ms」を設定した場合のみ50ミリ秒単位で増減します。 |
| 時間単位 (②枠部分) | 時間値と合わせて、パターン変更イベントを発生させる周期を設定します。プルダウンメニューの選択肢は以下の通りです。 ms, sec, min |
Log Trigger
| 画面メニュー | 説明 |
|---|---|
| イベント発生条件 (①枠部分) | パターン変更イベントの発生条件に設定したログ情報を表示します。 このエリアをダブルクリックすると「Trigger Setting」ダイアログが表示され、イベント発生条件のログ情報を設定できます。 |
ボタン | クリックすると「Trigger Setting」ダイアログが表示され、イベント発生条件のログ情報を設定できます。 |
「Trigger Setting」ダイアログの詳細については、「Trigger Setting設定ダイアログの画面説明」を参照してください。
Key Trigger
| 画面メニュー | 説明 | 補足事項 |
|---|---|---|
| メインキー (①枠部分) | イベント発生条件とするキーを設定します。プルダウンメニューの選択肢は以下の通りです。 None, A, B, ..., Z, 0, 1, ..., 9, F1, F2, ..., F12, SPACE | メインキーに「None」を設定した場合、キー入力によるイベントは発生しません。 |
| サブキー (②枠部分) | メインキーと組み合わせてイベント発生条件とするためのサブキーを設定します。プルダウンメニューの選択肢は以下の通りです。 None, Alt, Ctrl, Shift サブキーを使用しない場合は「None」を設定してください。 | サブキーのみでのイベント検出はできません。 |
