Windowレイアウトの保存/削除

Windowレイアウトは画面の配置を保存・切り替える機能です。信号定義・Signal Set・グラフ設定を残す場合は、設定の保存と読み込みで保存形式を選んでください。

各種Windowのレイアウトをファイルに保存したり、保存済みレイアウトを削除することができます。

プリセットのレイアウト​

画面上部のレイアウト一覧から、用途に合うレイアウトを選択します。モニタリング開始・停止時の自動切り替えは、オプション設定に従います。

レイアウト名選択する場面図の主な表示ウィンドウ
Setting Layout通信・記録条件の設定時Device Window, Trigger Window, Display Filter Window, Label Filter Window
Monitoring Layoutモニタリング時Monitor Window, Each ID Window, Signal Window
Analyze Layout取得済みログの解析時Analyze Window

上表は本ページの表示例です。信号の監視・設定にはSignal Windowを使用します。表示されていない場合は上部のSignal Windowタブから開き、必要に応じて配置を保存してください。レイアウトの保存と、Signal Set・グラフ軸・表示設定の保存は別です。信号の設定はSignal CatalogのSaveで保存します。

Setting Layout​

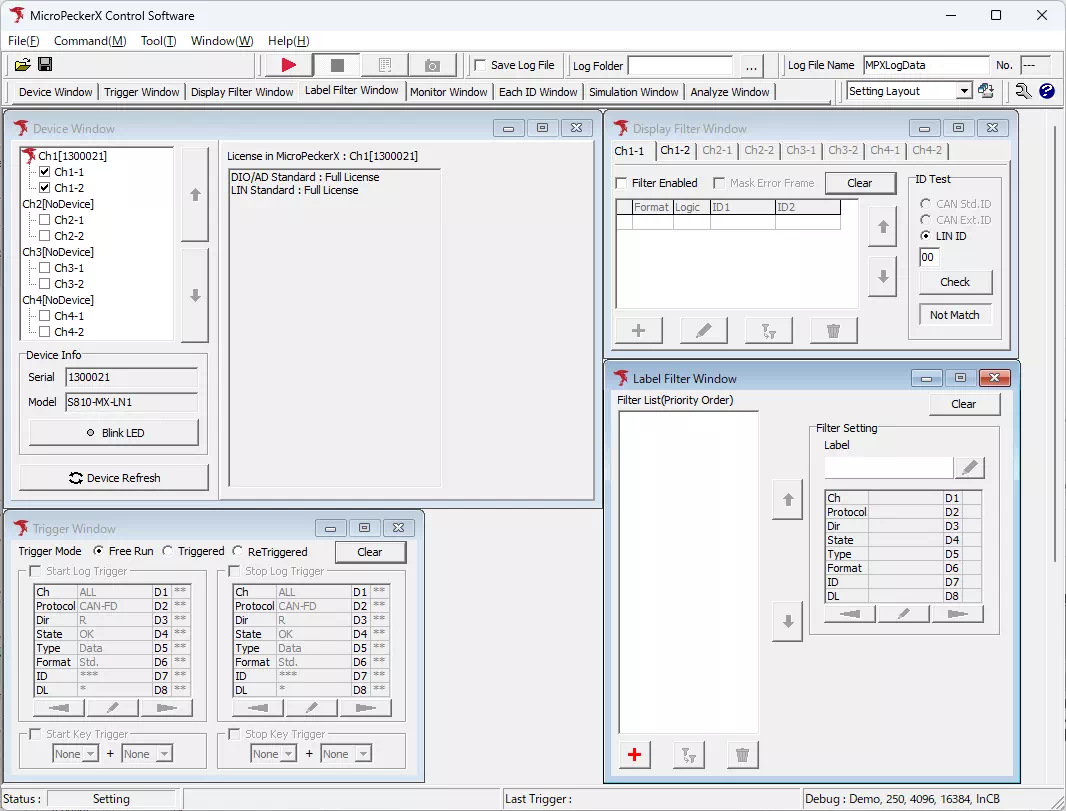

通信設定、トリガー、表示フィルタ、ラベルの設定に適した配置です。図1ではDevice WindowでS810-MX-LN1のCh1-1を選択し、LINの設定を表示しています。

Setting LayoutでDevice WindowのS810-MX-LN1、Ch1-1のLIN設定と各種設定Windowを表示

図1 Setting Layoutの設定画面例。

Monitoring Layout​

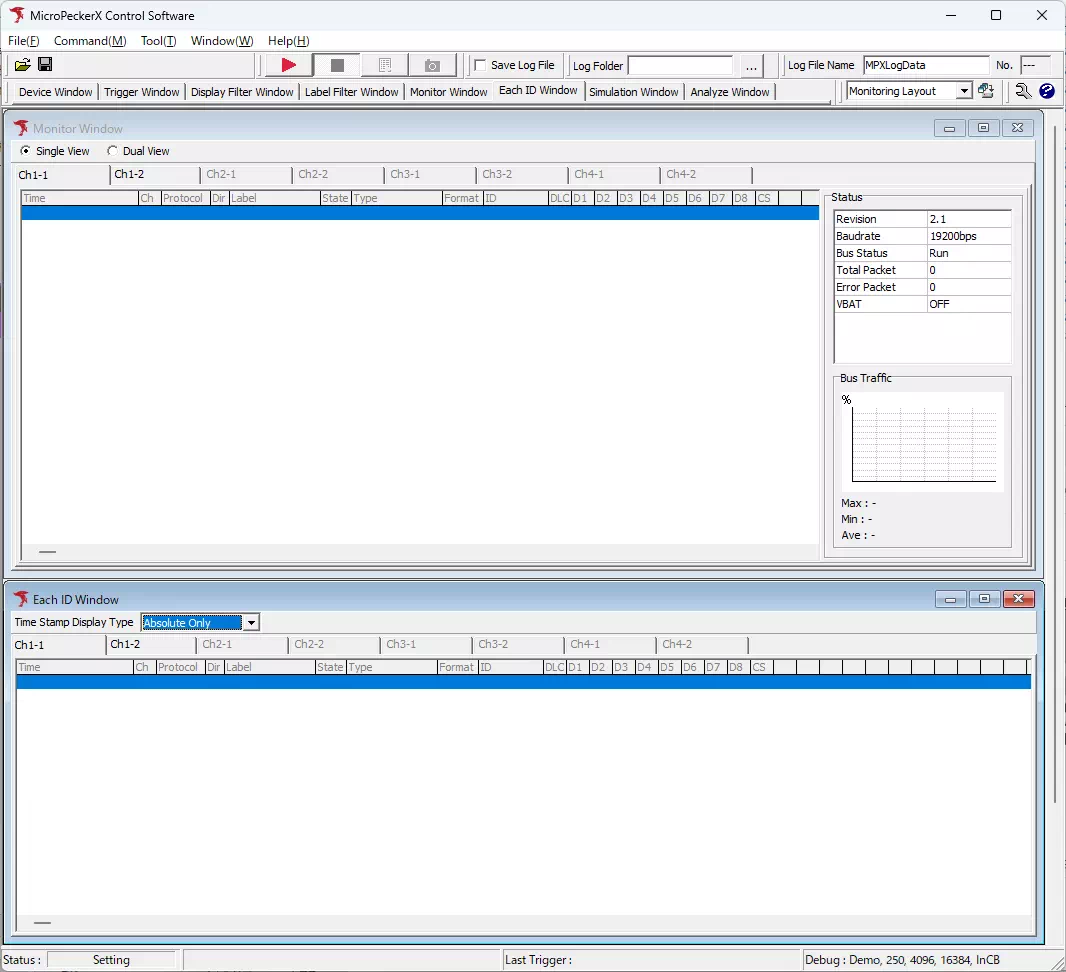

図2は左上にMonitor Window、左下にEach ID Window、右にSignal Windowを配置した例です。モニタリング開始前のためログは空で、信号値はNo Dataです。レイアウトの選択だけではモニタリングは開始されません。開始・停止の操作は基本の流れを参照してください。

Monitoring Layoutの左上にMonitor Window、左下にEach ID Window、右にNo DataのSignal Windowを配置した監視開始前の画面

図2 Monitoring Layoutの表示例。

Analyze Layout​

取得済みログをAnalyze Windowで調べる配置です。図3ではCh LogのCh1-1に、保存済み通信ログの5行を表示しています。上端の選択欄がAnalyze Layoutであることも確認できます。フレームログの表示・検索・統合と、信号値・波形の解析の選び方はログ解析の基本操作を参照してください。

上端でAnalyze Layoutを選択し、左のAnalyze WindowのCh LogでCh1-1の5行を表示

図3 Analyze Layoutの表示例。

Windowレイアウトの保存手順​

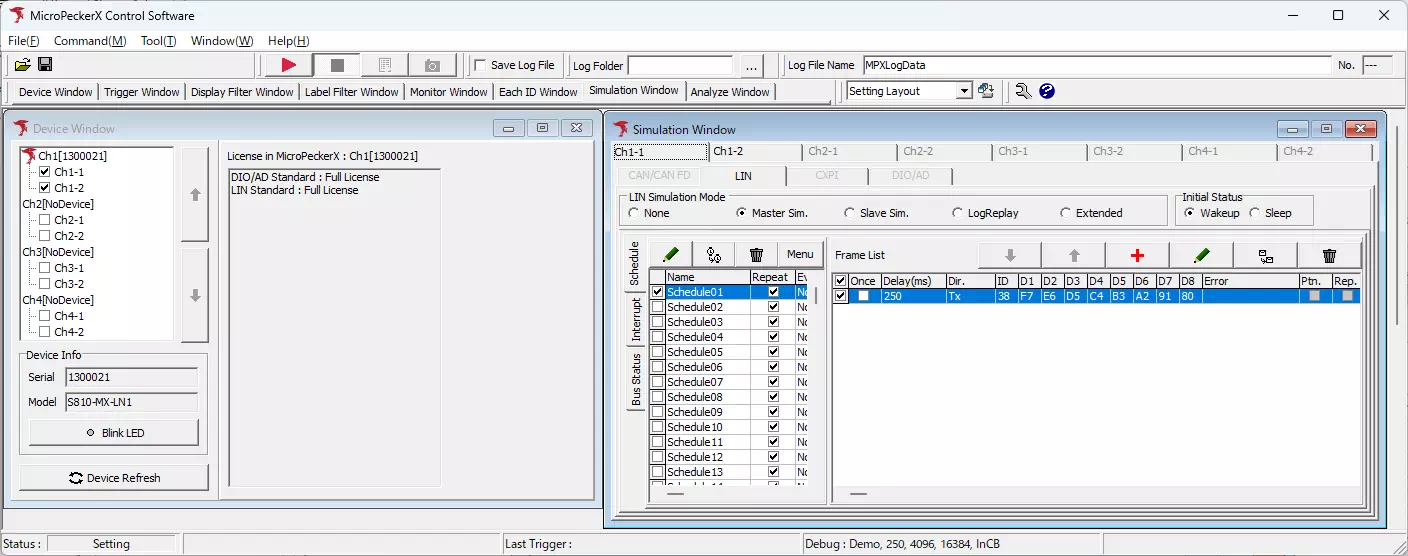

ここでは図1の配置を「LN1 Setup」という名前で保存します。任意のWindow配置でも同じ手順で保存できます。

  1. Windowを配置する
    保存したいWindowを表示し、位置と大きさを調整します。

  2. レイアウト保存ダイアログを表示させる

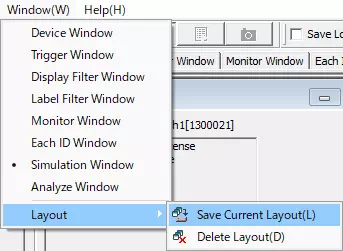

    メニューバーの「Window」→「Layout」→「Save Current Layout」を選択します。ツールバーのレイアウト一覧の右隣にあるSave Current Layoutボタンボタンからも開けます。

WindowのLayoutサブメニューにあるSave Current Layout

図4 レイアウトの保存メニュー。

  1. レイアウト名を入力する

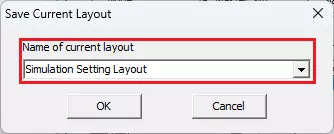

    Save Current Layoutダイアログの「Name of current layout」に「LN1 Setup」と入力します。プルダウンメニューから既存のレイアウト名を選択することもできます。
Save Current LayoutのName of current layoutにLN1 Setupを入力

図5 保存するレイアウト名の入力例。

  1. レイアウトを保存

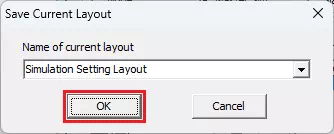

    図5の「OK」をクリックします。手順1の配置が、入力した名前で保存されます。
ヒント

手順3で既存のレイアウト名を選択した場合、そのレイアウト名で保存されているレイアウトを上書きします。

Windowレイアウトの切り替え手順​

別のレイアウトを表示した後、ツールバーのレイアウト一覧から「LN1 Setup」を選択します。一覧の名前は保存内容によって異なります。

LN1 SetupとプリセットのSetting Layout、Monitoring Layout、Analyze Layoutを表示したレイアウト一覧

図6 保存したレイアウトを選択。

選択欄が「LN1 Setup」に変わり、Device Windowなどが保存時の配置へ戻ったことを確認します。

レイアウト一覧でLN1 Setupを選択し、保存時のWindow配置に戻った画面

図7 保存した「LN1 Setup」の呼び出し結果。

Windowレイアウトの削除手順​

保存レイアウトの削除​

「レイアウトの保存手順」で保存したWindowレイアウトを削除することができます。
設定手順は以下の通りです。

  1. レイアウト削除ダイアログを表示させる

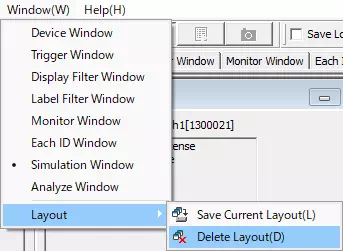

    メニューバーの「Window」ー「Layout」ー「Delete Layout」を選択します。これによりDelete Layoutダイアログが表示されます。
Layout Delete1
  1. 削除するレイアウト名を選択する
    Dalete Layoutダイアログに表示されているレイアウト名の一覧から、削除したいレイアウト名を選択します。
Layout Delete2
  1. レイアウトを削除
    Delete LayoutダイアログのDeleteボタンをクリックします。これにより確認ダイアログが表示されますので、「はい」ボタンをクリックすると手順2で選択したレイアウトが削除されます。
Layout Delete3 Layout Delete4
ヒント

レイアウトを削除すると、手順2の一覧で選択したレイアウト名の一つ上にあるレイアウトに自動で切り替わります。

プリセットレイアウトの初期化​

「プリセットのレイアウト」は、レイアウトの初期化が可能です(削除はできません)。
設定手順は以下の通りです。

  1. レイアウト削除ダイアログを表示させる
    メニューバーの「Window」ー「Layout」ー「Delete Layout」を選択します。これによりDelete Layoutダイアログが表示されます。
Layout Delete1
  1. レイアウトを初期化
    Dalete Layoutダイアログに表示されているレイアウト名の一覧から、初期化したいレイアウトのDefaultボタンをクリックします。これにより確認ダイアログが表示されますので、「はい」ボタンをクリックするとレイアウトが初期化されます。
Layout Delete3 Layout Delete4
