目的別ガイドと基本の流れ

目的に合う経路を選んでください。保存ログだけを解析する場合は、機器の接続やライブ監視を行う必要はありません。

目的必要なもの最初に読むページ次の操作
フレーム監視機器、対象LINバス通信設定フレーム監視・ログ記録
シグナル監視機器、受信元、LDFサンプルによる監視Set・CH・表示を設定してStart
保存ログ解析通信ログ、対応する定義シグナル解析ログと定義を照合してAnalyze
Catalogから送信機器、LDF、試験用バス送信設定への採用Master/Slaveの初期値・条件を確認して開始
信号条件での記録機器、適格な信号定義ログ記録の条件Trigger Mode・条件・Save Log Fileを確認

以下は機器を使う場合の共通の流れです。接続の詳細と注意は機器の接続方法を参照してください。

1. 機器の接続​

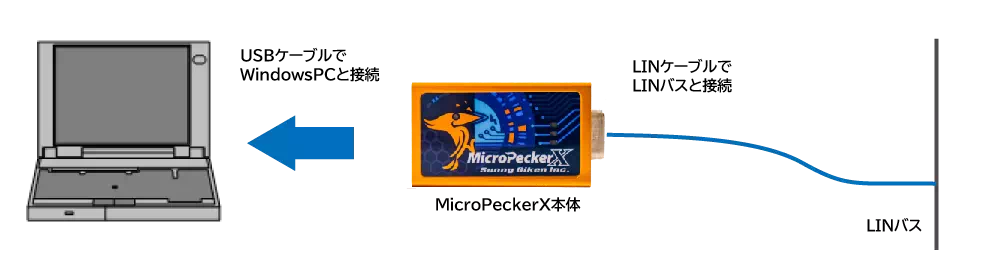

以下の手順でMicroPeckerX本体をLINバスとWindows PCに接続します。

  1. MicroPeckerX本体とLINバスを接続します。
    別売りのLINケーブル(S810-MX-CB3)を使用する場合は、Dsubコネクター側をMicroPeckerX本体に、クリップ側をLINバスの各端子とそれぞれ接続してください。
  2. 本製品に付属のUSBケーブルを使用して、MicroPeckerX本体をWindows PCのUSBポートに接続してください。
機器の接続

図1-1 MicroPeckerX本体とLINバス・Windows PCの接続。

注意事項
  • 接続を誤った場合、MicroPeckerX本体側とLINバス側の両方にダメージが生じる可能性があります。
  • バスパワー型のUSBハブを経由してMicroPeckerX本体を接続した場合、Window PCからのUSB給電だけでは電力が不足し、動作が不安定になる場合があります。セルフパワー型(外部電源付き)のUSBハブをご利用ください。

2. GUIアプリケーションを起動​

以下の手順でGUIアプリケーションが起動します。

  1. Windows のスタートメニューを開きます。
  2. アプリ一覧の「すべて」を表示させます。
  3. すべてのアプリから「MicroPeckerX」フォルダを展開します。
  4. 「MicroPeckerX Control Software Ver.X.XX」(X.XX は製品バージョン)を選択します。

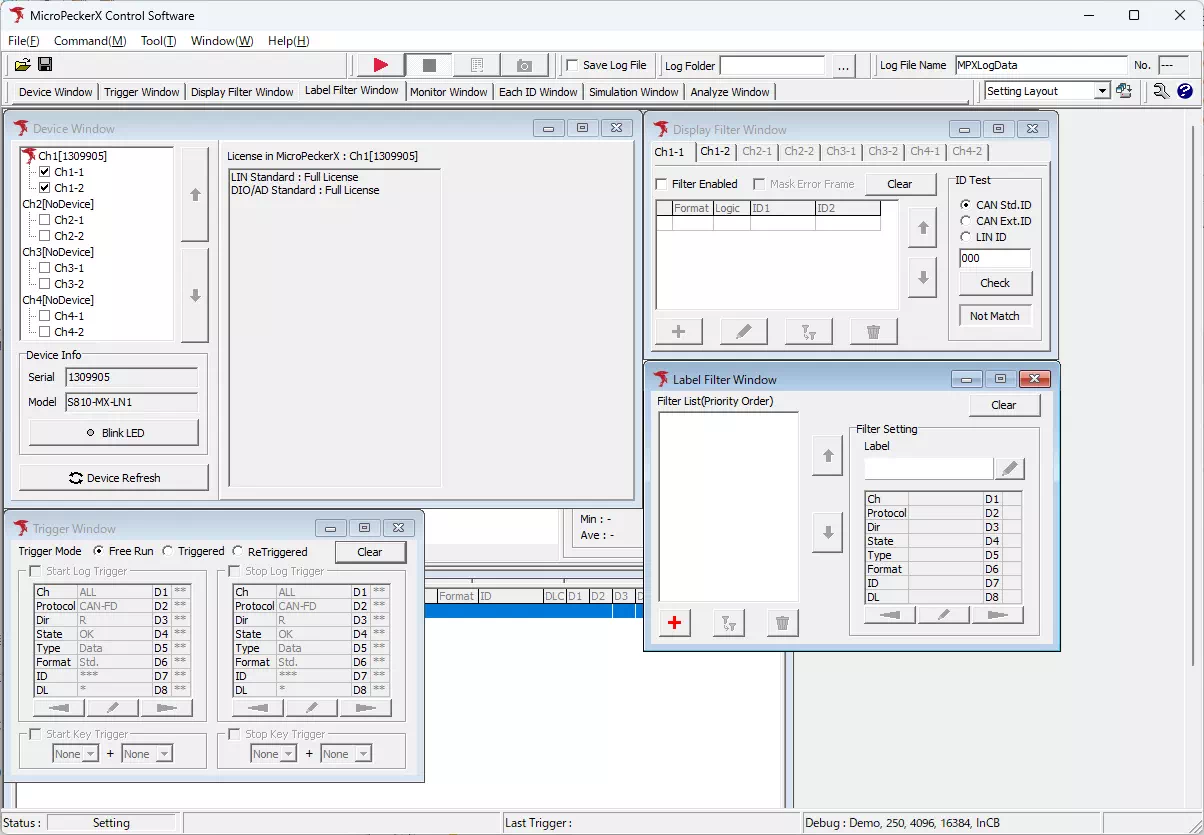

起動後、画面上部のレイアウト一覧から「Setting Layout」を選びます。Device Windowで接続機種が「S810-MX-LN1」であることを確認し、LIN用の「Ch1-1」を選ぶと通信設定が表示されます。

Setting LayoutでCh1-1のLIN設定を表示した例

図2-1 Setting LayoutでCh1-1のLIN設定を表示した例

ツールバー​

上段には設定ファイル、開始・停止、ログ保存の操作があります。下段のWindow名をクリックすると対象のWindowが開きます。レイアウト一覧と保存ボタンは下段右側にあります。

メインツールバーの操作ボタンとWindow切替

図2-2 メインツールバーの操作ボタンとWindow切替

Windowレイアウトの保存/切り替え​

1. 保存する配置を表示する。 Windowを配置し、メニューの「Window」→「Layout」→「Save Current Layout」を選びます。図2-2のレイアウト一覧の右隣にある保存ボタンからも開けます。

LayoutサブメニューのSave Current Layout

図2-3 LayoutサブメニューのSave Current Layout

2. 名前を付けて保存する。 「Name of current layout」に名前を入力し、「OK」をクリックします。ここでは現在の配置を「LN1 Setup」として保存します。

Save Current Layoutに入力したレイアウト名

図2-4 Save Current Layoutに入力したレイアウト名

3. 保存した配置に切り替える。 別のレイアウトを表示した後、図2-2のレイアウト一覧を開き、「LN1 Setup」を選びます。一覧に表示される名前は保存内容によって異なります。

保存済みのLN1 Setupを含むレイアウト一覧

図2-5 保存済みのLN1 Setupを含むレイアウト一覧

選択欄が「LN1 Setup」に変わり、Device Windowなどが保存時の位置に戻ります。レイアウト名の変更や削除はレイアウト設定を参照してください。

LN1 Setupを呼び出した後のWindow配置

図2-6 LN1 Setupを呼び出した後のWindow配置


3. 通信の設定​

MicroPeckerX LIN Analyzer Plusの通信設定を行います。接続するLINバスに合わせて、モニタリング開始前に設定してください。各項目の設定範囲と既定値は通信設定を参照してください。

  1. Device Window を開く
    メニューやツールバーから「Device Window」を選択します。

  2. LINバス用のCh を選択
    「Device Window」左側のデバイス一覧で接続機器を選び、Device InfoのModelがS810-MX-LN1であることを確認します。図3-1は機器名「Ch1[1300101]」を選択した状態です。続いて、その下の「Ch1-1」を選択します。複数台を使用する場合は対象Chごとに設定します。

Device WindowでCh1[1300101]を選択し、Device InfoのModel S810-MX-LN1とライセンスを表示

図3-1 Device Windowで対象機種とChを確認。

  1. リビジョン、ボーレート を選択
    右側のProtocol SettingがCh1-1のLIN設定になったことを確認し、RevisionとBaudrateを選択します。図3-2は2.2A、19200bpsの設定例です。
Ch1-1のLIN設定。Revision 2.2A、Baudrate 19200bps

図3-2 LINリビジョンと通信速度の設定。

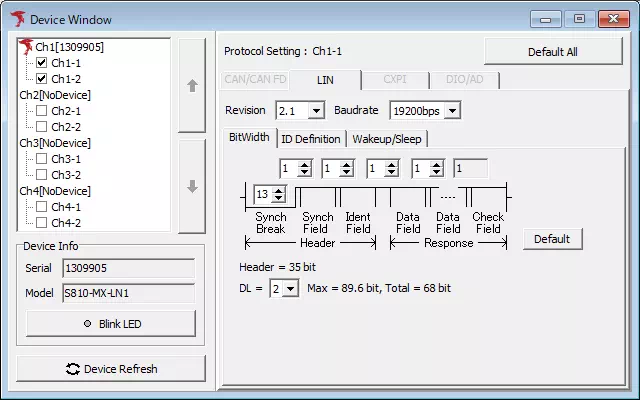

  1. ビット幅 を設定
    「BitWidth」タブで、接続するLINバスに合わせて各ビット幅を設定します。図3-3はSynch Break 13、Header 35 bit、DL 2、Max 89.6 bit、Total 68 bitの例です。このDLはビット長の表示確認用です。
BitWidthタブ。Synch Break 13、Header 35 bit、DL 2、Max 89.6 bit、Total 68 bit

図3-3 BitWidthタブの設定例。

  1. ID定義 を設定
    「ID Definition」タブで各IDのデータ長とチェックサム形式を設定します。図3-4は「10-」グループのID 10(16進数の0x10)、DL 2、Checksum Type Classicの例です。
ID Definitionタブの10-グループ。ID 10のDL 2、Checksum Type Classic

図3-4 ID Definitionタブの設定例。

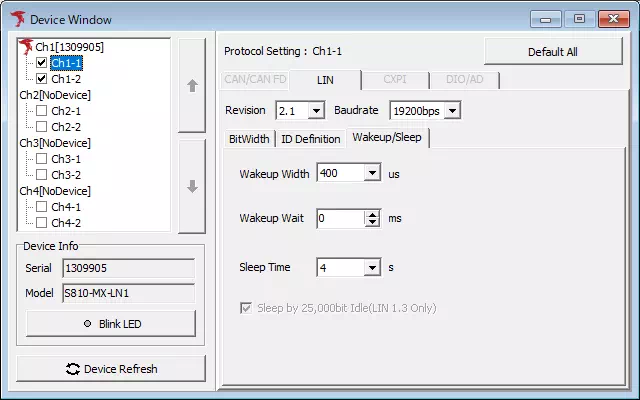

  1. ウェイクアップパルス幅、バススリープ時間 を設定
    「Wakeup/Sleep」タブでウェイクアップパルス幅やスリープ時間を設定します。図3-5はWakeup Width 400 us、Wakeup Wait 0 ms、Sleep Time 4 sの例です。
Wakeup/Sleepタブ。Wakeup Width 400 us、Wakeup Wait 0 ms、Sleep Time 4 s

図3-5 Wakeup/Sleepタブの設定例。


4. 画面表示の設定​

フレームログの表示に加えて信号値・波形を確認する場合は、モニタリング開始前にシグナル機能の基本操作に従い、定義の登録、Signal Setへの追加、CH割当、表示先を設定してください。フィルタの設定だけではシグナル表示は有効になりません。

ラベルは、条件に合うフレームを名前や色で識別するための設定です。不要な場合は5. 動作モードの選択へ進んでください。

ラベルの優先度による表示例​

Ch1-1のLIN送信Response、ID 10(16進数の0x10)に、黒文字・水色背景のSensorFrameラベルを付けます。図4-1と図4-2は同じ停止済みログです。最初のResponse行の時刻+0000010.002580、Dir T、ID 10、D1・D2の18 01、CS E6を照合し、AD1-2の黄背景からSensorFrameの水色背景へ変わったことを確認します。

同じ停止済みCh1-1ログで、時刻10.002580秒のLIN送信Response ID10にAD1-2を黄背景で表示

図4-1 個別条件を優先させる前の表示。

同じ停止済みログのResponse ID10にSensorFrameを水色背景で表示、HeaderのLabelは空欄

図4-2 個別条件を優先させた後の表示。

ラベルフィルタ設定手順​

図4-3の番号を使って設定します。条件の編集と、ラベル名・色の編集は別の操作です。

Label Filter Windowの①一覧、②優先度、③追加コピー削除、④ラベル名と色、⑤フレーム条件

図4-3 Label Filter Windowの設定箇所。

  1. Label Filter Windowを開く
    メニューやツールバーから「Label Filter Window」を開きます。
  2. 対象の条件を追加する
    ③の+ボタンでFilter Settingを開き、Ch 1/Inner Ch 1、Protocol LIN、Direction T、State OK、Type Response/Frm.、ID 10、DL *、D1~D8 **を設定してOKで確定します。
  3. ラベル名と色を設定する
    追加した条件を選び、④の鉛筆ボタン、またはLabelプレビューのダブルクリックでLabel Settingを開きます。名前をSensorFrame、文字色を黒、背景色を水色にし、Sampleを確認してOKで確定します。
  4. 優先度と有効状態を設定する
    ②の上矢印でSensorFrameを先頭へ移動し、①の一覧でチェックをONにします。既存のAD1-2、AD1-4、Sleep、WakeupもONのままです。複数の有効条件に一致する場合は、上にある条件が優先されます。

図4-1・4-2の同じResponse行で表示を照合します。この例ではHeaderを条件に含めていないため、Header行のLabelは空欄のままです。条件を変更する場合は⑤を使います。ダイアログと各項目の詳細はラベル機能を参照してください。


5. 動作モードの選択​

MicroPeckerX LIN Analyzer Plusの動作をSimulation Windowで選択します。

  1. Simulation Window を開く
    メニューやツールバーから「Simulation Window」を選択します。
Ch1-1のLIN Master Sim.、Initial Status Wakeup、SensorScheduleとID10の送信4行を表示

図5-1 LIN動作モードと試験送信の設定例。

図5-1はMaster Sim.を選択した例で、Initial StatusはWakeup、選択スケジュールはSensorScheduleです。Frame Listの4行はDir Tx、ID 10、Delay 10000 msで、D1・D2を18 01→22 01→1C 01→18 01としています。監視だけを行う場合はNoneを選択します。送信の準備はシグナル定義と送信設定の連携を参照してください。

  1. LIN Simulation Mode を選択
    「LIN Simulation Mode」を以下から選択します。
Simulation Mode説明
NoneLINバスに流れている通信をモニタ表示するだけのモードです。フレーム送信は行いません。
Master Sim.マスタノードとして動作します。
ヘッダのみ、またはヘッダとレスポンスをセットにしたフレームを送信するスケジュールを設定できます。また、任意のタイミングでフレームを割り込み送信することも可能です。
Slave Sim.スレーブノードとして動作します。
マスタノードからヘッダのみのフレームを受信した時に応答するレスポンスフレームを設定できます。
LogReplay予め用意した送信ログに基づいて、フレーム送信を行います。
Extended拡張プラグイン用のモードです。利用するプラグインの説明を確認してください。
ヒント

None以外のモードを選択した場合も、LINバスに流れている通信をモニタ表示できます。


6. モニタリングを開始​

以下のいずれかの操作でモニタリングを開始します。

  • メニューバーの「Command」ー「Start」を選択。
CommandメニューのStartとF5キー

図6-1 Commandメニューからモニタリングを開始。

  • ツールバーのツールバーのStartボタンボタンをクリック。
  • F5キーを押下。
ヒント

「オプション設定」によっては、モニタリングの開始時に画面のレイアウトがMonitoring Layoutに自動で切り替わります。


7. モニタリングを停止​

以下のいずれかの操作でモニタリングを停止します。

  • メニューバーの「Command」ー「Stop」を選択。
CommandメニューのStopとF6キー

図7-1 Commandメニューからモニタリングを停止。

  • ツールバーのツールバーのStopボタンボタンをクリック。
  • F6キーを押下。
  • Escキーを押下。
ヒント

「オプション設定」によっては、モニタリングの停止時に画面のレイアウトがAnalyze Layoutに自動で切り替わります。


8. ログの確認・解析​

モニタリングを停止した後は、Analyze Windowで記録されたログを表示・加工できます。
ここでは、「検索機能」と「オフセット機能」の使い方を紹介します。


検索機能​

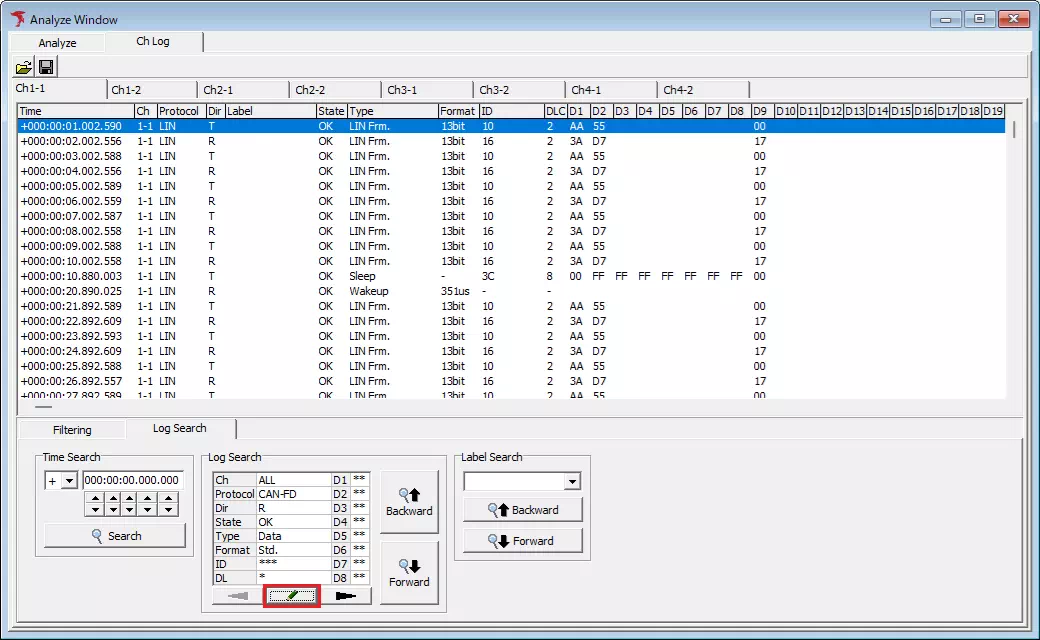

Analyze Windowの「Ch Log」でCh1-1を表示し、下部の「Log Search」タブからフレーム条件を指定します。図8-1~8-5は、図5-1のMaster Sim.で送信して停止したログを使い、LIN送信ResponseのID 10を確認する例です。

  1. 検索の出発点を確認する
    図8-1ではTimeが+0000010.000810、Dir T、Type Header、ID 10の行を選択しています。この行から後の一致フレームを探します。
検索前のCh Log Ch1-1で時刻10.000810秒、LIN T Header ID10を選択

図8-1 フレーム条件検索の出発点。

  1. 検索条件を設定する
    「Log Search」欄の鉛筆ボタンでSearch Settingを開きます。図8-2はCh ALL、Protocol LIN、Direction T、State OK、Type Response/Frm.、ID 10、DL *、D1~D8 **です。Ch LogのCh1-1タブで対象を限定しているため、条件のChはALLにしています。Inner Chは灰色で変更できません。OKで確定します。
Search SettingのCh ALL、LIN T OK Response/Frm. ID10、DL*とデータ**、Inner Chは灰色

図8-2 検索するLIN送信Responseの条件。

  1. Forwardで検索し、移動先を確認する
    「Log Search」欄のForwardをクリックします。図8-3では、現在のHeader行より後にあるTime +0000010.002580、Dir T、Type Response、ID 10、Label SensorFrameの行へ移動しています。D1・D2は18 01、CSはE6です。続けてForwardで次の一致行、Backwardで前の一致行を探せます。
Forward後、時刻10.002580秒のLIN T Response ID10 SensorFrame、Data18 01 CS E6を選択

図8-3 フレーム条件に一致した検索結果。

時刻検索やラベル検索を含む操作の詳細はログ検索機能を参照してください。


オフセット機能​

基準にしたフレームからの相対時間で、他のフレームの時刻を確認できます。ここでは検索したSensorFrameのResponseを基準にします。

  1. Ch LogのCh1-1で、Timeが+0000010.002580、ID 10、D1・D2が18 01のResponse行を右クリックします。
  2. 「Set Offset(O)」を選択します。図8-4の基準行は、図8-5では+0000000.000000になります。
  3. 同じ行を前後で照合します。直前のHeaderは+0000010.000810から-0000000.001770となり、基準より1.770 ms前だと分かります。次のResponseは+0000020.002580から+0000010.000000となり、基準から10秒後のフレームです。
オフセット前の基準Response10.002580秒、SensorFrame ID10とSet Offsetメニュー

図8-4 基準にするフレームとSet Offsetを確認。

オフセット後、基準Responseは0秒、直前Headerは-0.001770秒、次のResponseは10秒

図8-5 同じログを基準フレームからの相対時間で表示。

ヒント

元の時刻表示へ戻すには、右クリックメニューの「Clear Offset(C)」を選びます。基準にしたいログのダブルクリックでもSet Offsetを実行できます。
