製品構成と機能概要

製品構成​

本製品はMicroPeckerX LIN Analyzer Plus《S810-MX-LN1》のMicroPeckerX Control Softwareと組み合わせて使用します。

MicroPeckerX DIO/ADライセンス​

MicroPeckerX LIN Analyzer Plus​

製品の機能概要​

本製品は、以下の機能を提供します。

MicroPeckerX DIO/ADライセンス​

機能	概要
モニタリング機能	DIO信号およびAD変換データをリアルタイムにモニタリング可能です。 ・モニタ周期：1ms～60000ms（DIO）、0.1ms～1000ms（AD） ・入力電圧範囲：DIO 0～3.3V、AD 0～5V／15V／40V（選択可） ・データ出力：画面表示（最大10万レコード）、ファイル保存（CSV／16進数出力） ・トリガ検出によるログ開始／停止制御（フリーRUN／開始トリガ／終了トリガ） ・条件設定（ラベル付与、フィルタ設定、Lo/Hi遷移検出、ワイルドカード対応）
アナライズ機能	記録されたログデータを多様な形式で読み込み・解析可能です。 ・テキスト（CSV）、A/D変換データ（将来物理量変換に対応予定） ・自動／手動によるログ読み込み ・データ検索（値条件、トリガ条件、ラベル指定） ・フィルタ表示（DIOラベル、ADデータ値による絞り込み） ・チャンネルごとのログマージ機能
ログ管理機能	大容量データに対応したログ保存・分割機能を備えています。 ・ログ分割方式：ファイルサイズ（1MB～4095MB）、レコード数（100行～250万行）、タイマ（1sec～3600sec） ・出力先：ファイル保存、画面表示 ・フォーマット：テキスト（CSV）、16進数出力、A/Dデータ出力
精度・分解能	・デジタルI/O：Hi/Lo検出、プルアップ／プルダウン設定、出力モード（オープンドレイン／プッシュプル） ・アナログ入力：12bit分解能、±17.5mV確度、フィルタなし（ノイズ耐性標準）

システム構成図​

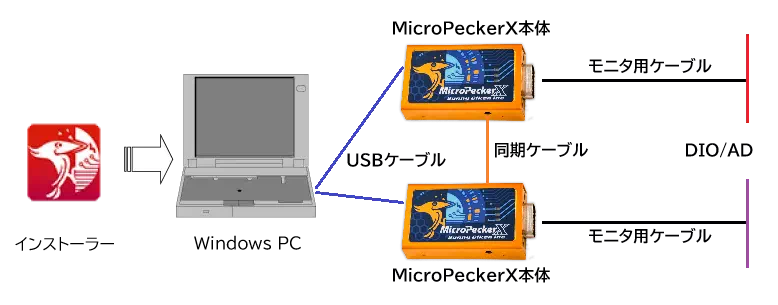

システム構成例​

システム構成例を以下に示します。

機器名	備考
WindowsPC	DIO/ADモニタの条件設定、DIO/ADモニタデータを表示するGUIアプリケーションの実行時に使用します。
インストーラ	ソフトウェア（GUIアプリケーション、USBドライバ）のインストールおよびバージョンアップ時に必要となります。
MicroPeckerX本体	PCとはUSBケーブルで、DIO/ADのモニタポイントとはモニタ用ケーブルでそれぞれ接続してください。 複数のMicroPeckerX本体を使用する場合は、同期ケーブルでMicroPeckerX本体同士を接続してください。
モニタ用ケーブル	MicroPeckerX本体をDIO/ADのモニタポイントに接続するためのケーブルです。
USBケーブル	MicroPeckerX本体をPCに接続するためのケーブルです。コネクタはA-microBタイプで、USB2.0に対応しています。
同期ケーブル	複数のMicroPeckerX本体を同期させるためのケーブルです。

動作環境​

設定ソフトウェアを使用するPCの動作環境は以下の通りです。

項目	内容
OS	Windows 11 (64bit), Windows 10 (64bit), Windows 8.1 (64bit) [*1] [*2]
CPU	Intel社製またはAMD社製のx86プロセッサ（Core i5/Ryzen5以上推奨）
ハードディスク	10Gbyte 以上の空き容量 [*3]
メモリ	8Gbyte 以上を推奨
USBポート	USB2.0(Hi-Speed)対応で、ポート数が接続するMicroPeckerX数分必要 [*4]
ディスプレイ	1920×1080以上を推奨
その他	モニタ、キーボード、マウス

[*1]: 省電力機能を持つPCの場合、本製品使用中にPCのスリープ、ハードディスクの停止、CPU クロックの低下が発生しないように設定してください。
[*2]: 仮想環境での動作は未サポートです。
[*3]: 長時間のモニタリングをする場合、十分なハードディスクの空き容量を確保してください。
[*4]: 外付けのUSBハブを用いて接続する場合は、必ずセルフパワー対応機器を選定いただき、外部より電源を供給した上で接続ください。
(USBハブをバスパワー駆動で接続した場合、動作しない、または不安定になることがあります)

用語説明​

本書で使用する用語の説明を以下に記述します。

用語	説明
LIN	Local Interconnect Networkの略称。 車載ネットワークのコストダウンを図ることを目的に開発された通信プロトコル。ISO 17987で規定された国際標準規格。
DIO	Digital Input/Output（デジタル入出力）の略称。 ON(1)とOFF(0)の二値で外部の状況を判断するために必要となる電気信号。
A/D	Analog/Digitalの略称。 アナログ信号をデジタル信号に変換することを意味する。本製品では電圧値をデジタル信号に変換して取得する機能を有している。
MicroPeckerX	LINとDIO/ADを1chずつ搭載したハードウェアシステム。本アプリケーションで使用。
Ch	Channel（チャンネル）の略称。LINバス等の物理的または論理的な通信路を指す。 MicroPeckerX では複数の Ch（例：Ch1-1, Ch2-1）を使い、それぞれ独立してデータの送受信を行うことができる。
モニタリング	LINバス等から取得したデータをGUIアプリケーション上にリアルタイム表示。
ロギング	LINバス等から取得したデータをテキストファイル（.csv）形式でPCの指定フォルダに自動保存。
物理値	実値として使用されるデータ値。「シグナル値 × 分解能 ＋ オフセット」または「(シグナル値 ＋ オフセット) × 分解能」で算出。
シグナル値	LINフレームのレスポンス内に格納される未変換の生データ値。
ログ再生	取得したログファイルを用いて、その内容を再現・再生する機能。
