フィルタ表示機能
フィルタ表示機能では、「Analyze Window」で表示するログを絞り込むことができます。
「Ch Log」タブまたは「Analyze」タブの「Filtering」タブで、以下の条件による絞り込み表示が可能です。
- エラーログフィルタ表示（Error Filtering）
- LIN IDフィルタ表示（ID Filtering）
- ラベルフィルタ表示（Label Filtering）
Filteringタブの画面説明
| 項目 | 説明 | 補足事項 | |
|---|---|---|---|
| Filter Setting （①枠部分） | フィルタ対象を設定します。ラジオボタンの選択肢とそれぞれの意味合いは以下の通りです。 【Error Filtering】 エラーログを非表示にします。 【ID Filtering】 「ID Filtering Setting」でフィルタ表示の対象としたLIN IDのログ以外を非表示にします。 【Label Filtering】 「Label Filtering Setting」でフィルタ表示の対象としたラベルのログ以外を非表示にします。 | DIO/ADでは、「Error Filtering」と「ID Filtering」は使用できません。 「Label Filtering」は、「Label Filter Window」でラベルフィルタが登録されていない場合は選択不可となります。 | |
 ボタン | クリックすると、「Filter Setting」での選択に基づいて、表示対象のログを絞り込みます。 | 「Ch Log」タブでは、このボタンをクリックして表示対象のログを絞り込んだ後、別の条件を追加して表示対象のログをさらに絞り込むことはできません。 別の条件で表示対象のログを絞り込みたい場合は、先に  ボタンをクリックして表示対象のログの絞り込みを解除してください。 | |
| ボタン | クリックすると、ボタンによる表示対象のログの絞り込みを解除します。 | ||
| ID Filtering Setting |  ボタン | クリックすると、「Analyze Window」のログ表示エリアに存在する全てのIDをIDリスト表示エリアに表示します。 | DIO/ADでは、このボタンをクリックしても何も起きません。 |
| Check All | IDリスト表示エリアに存在する全てのIDに対して、フィルタ表示の対象とするかどうかを一括で設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 全てのIDをフィルタ表示の対象にします。 【OFF】 全てのIDをフィルタ表示の対象から外します。 | DIO/ADでは、この項目は無効です。 | |
| Label Filtering Setting | Check All | ラベルリスト表示エリアに存在する全てのラベルに対して、フィルタ表示の対象とするかどうかを一括で設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 全てのラベルをフィルタ表示の対象にします。 【OFF】 全てのラベルをフィルタ表示の対象から外します。 | |
| ラベルリスト表示エリア（②枠部分） | 「Label Filter Window」で登録した全てのラベルが表示され、各ラベルをフィルタ表示の対象とするかどうかを個別に設定できます。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 該当のラベルをフィルタ表示の対象にします。 【OFF】 該当のラベルをフィルタ表示の対象から外します。 | 「Label Filter Window」で無効としたラベルも表示されます。 | |
Label Filtering設定手順
Label Filteringでは、「Label Filter Window」で設定したラベルから表示対象を選択し、それ以外のログを非表示にします。
設定手順は以下の通りです。
備考
この手順は、「Label Filter Window」でラベルが既に設定されていることを前提としています。
ヒント
「Label Filter Window」にラベルが設定されていない場合は、「Label Filtering」のラジオボタンが選択不可になっています。
- フィルタ表示対象を選択
ラベルリスト表示エリアに表示されている「Label Filter Window」で設定した全てのラベルに対して、各々のラベルをフィルタ表示の対象とするかどうかをチェックボックスで設定します。チェックボックスをONにすると対象となり、OFFにすると対象から外れます。
初期状態では全てのラベルがフィルタ表示の対象（チェックボックスがON）になっていますので、対象から外したいLIN IDがある場合は、該当するチェックボックスをOFFにしてください。

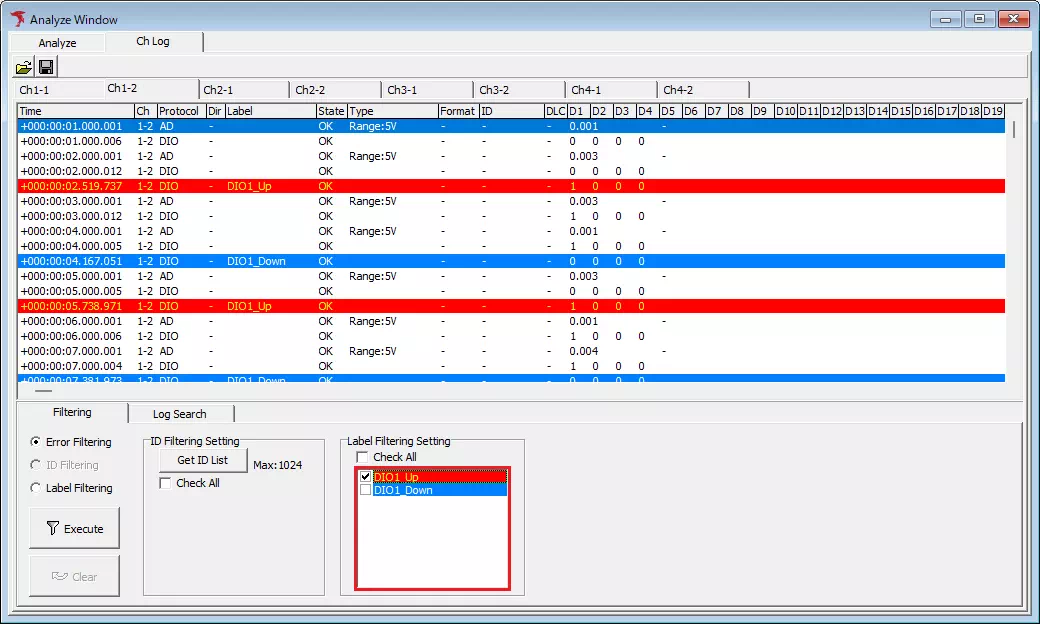

以下の例では、ラベルが「DIO1_Hi」のログのみをフィルタ表示の対象としています。
- 「Label Filtering」ラジオボタンを選択
- 「Execute」ボタンをクリック
これにより、ログ表示エリアには手順1でフィルタ表示対象にしたラベルのログのみを表示します（それ以外のログは非表示）。

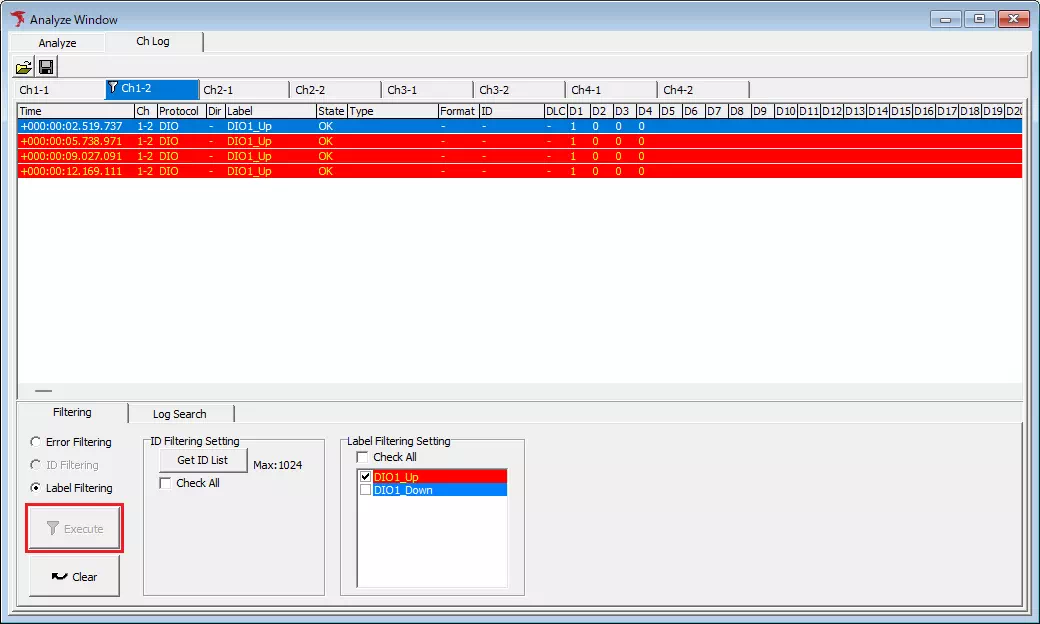

以下の例では、ラベルが「DIO1_Hi」のログのみが表示されています。
