通信設定
「Device Window」で接続中の MicroPeckerX の通信設定を行います。 モニタリング開始前に必ず行ってください。
基本操作
通信設定の流れを説明します。
- Device Windowを開く
メニューやツールバーから「Device Window」を選択します。
- 通信設定対象Chを選択
「Device Window」左側のデバイス一覧にある「Ch*-2」（*は1～4のいずれか）をクリックすると、Protocol Setting 欄がDIO/AD用の通信設定表示に変わります。
複数のMicroPeckerXを使用する場合は、DIOまたはA/Dのモニタを行うCh毎に通信設定を行ってください。
- DIO/ADの有効/無効とモニタデータ収集周期を設定
Protocol Setting 欄では、DIOモニタとA/Dモニタのそれぞれに対して、モニタ機能の有効/無効の切り替えや、モニタデータの収集周期の設定が可能です。

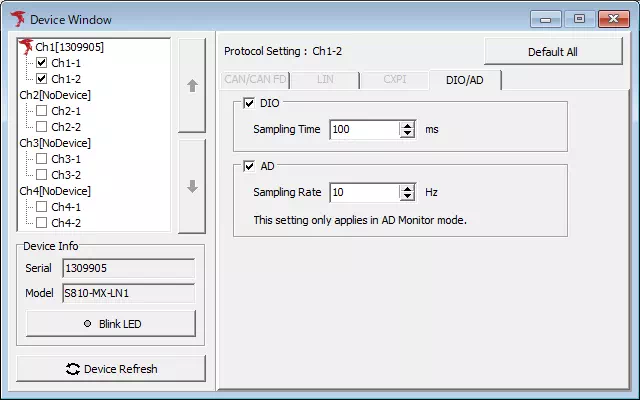

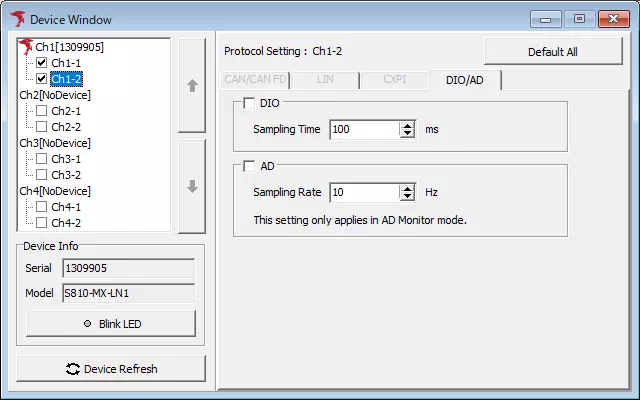

Device Window画面説明
| 項目名 | 説明 | |
|---|---|---|
| Device List （①枠部分） | MicroPeckerX Control Softwareで認識されているMicroPeckerXのリストを表示します。 各Chの左側にあるチェックボックスのON/OFF切り替えで、Chの使用有無が設定可能です。 | |
 ボタン | クリックすると、Device Listで選択しているMicroPeckerXのCh位置を、一つ上にあるMicroPeckerXと入れ替えます。 例えば、Ch2に割り当てられたMicroPeckerXを選択していた場合、該当のMicroPeckerXはCh1に割り当てられます（Ch1に割り当てられていたMicroPecerXはCh2に割り当て）。 | |
 ボタン | クリックすると、Device Listで選択しているMicroPeckerXのCh位置を、一つ下にあるMicroPeckerXと入れ替えます。 例 えば、Ch2に割り当てられたMicroPeckerXを選択していた場合、該当のMicroPeckerXはCh3に割り当てられます（Ch3に割り当てられていたMicroPecerXはCh2に割り当て）。 | |
| Device Info | Serial | Device Listで選択したMicroPeckerXのSerial番号を表示します。 |
| Model | Device Listで選択したMicroPeckerXのModelを表示します。 | |
 ボタン | クリックすると、Device Listで選択しているMicroPeckerXの緑色と黄色のLEDが点滅します。 再度クリックするとLEDが消灯します。 これにより、Device Listで選択しているMicroPeckerXを判別することが可能です。 | |
![Device Refresh]](/s810-mx-ln1/img/ln_gui_deviceWindow3_Refresh.webp) ボタン | クリックすると、PCに接続されているMicroPeckerXの再認識を行うことができます。 | |
| Protocol Setting (②枠部分） | Device ListでSerial番号が表示された箇所を選択した場合は、MicroPeckerXに登録されているライセンスを表示します。 Device ListでCh番号が表示された箇所を選択した場合は、通信設定画面を表示します。 認識していないデバイスを選択した場合、「No Device」を表示します。 | |

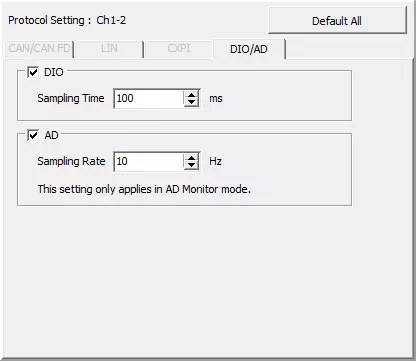

Protocol Setting
DIOおよびADのモニターについて、有効/無効と収集の周期を設定できます。
| 項目 | 説明 | |
|---|---|---|
| DIO | DIO | DIOのモニターの有効/無効を設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 DIOのモニターを有効にします。 【OFF】 DIOのモニターを無効にします。 |
| Sampling Time | DIOのモニターのデータ取得周期をミリ秒単位で設定します。設定可能範囲は「1～60000」です。 | |
| AD | AD | ADのモニターの有効/無効を設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 ADのモニターを有効にします。 【OFF】 ADのモニターを無効にします。 |
| Sampling Rate | ADのモニターのデータ取得頻度をHz単位で設定します。設定可能範囲は「1～10000」です。 | |
 ボタン | クリックすると、対象ChのProtocol Settingの設定内容をデフォルト値にします。 詳細はDevice Settingデフォルト値を参照してください。 | |
Device Settingデフォルト値
対象Chの「Protocol Setting」タブにある設定を、製品の初期状態に戻します。
- DIO/AD の有効/無効、各サンプリング設定を既定値に戻します。
- 対象Ch以外や他タブの設定は変更しません。
補足: ここでの既定値は、インストール時のデフォルトに一致します。
