機能概要と基本操作
機能概要
DIOの入出力設定、A/Dのモニタ可能範囲をSimulation Windowで設定できます。
DIO用
| 機能 | 説明 |
|---|---|
| 入出力方向 | 各ポートの入出力方向を設定できます。 |
| プルアップ/プルダウン | 入力ポートに対して、プルアップまたはプルダウンを設定できます。 |
| 出力モード | 出力ポートに対して、出力モードをオープンドレインとプッシュプルから選択できます。 |
| 出力レベル | 出力ポートに対して、出力レベル(Hi/Lo)を選択できます。 |
A/D用
| 機能 | 説明 |
|---|---|
| レンジ | A/Dモニタ可能な電圧値の範囲を「5V、15V、40V」から選択できます。 |

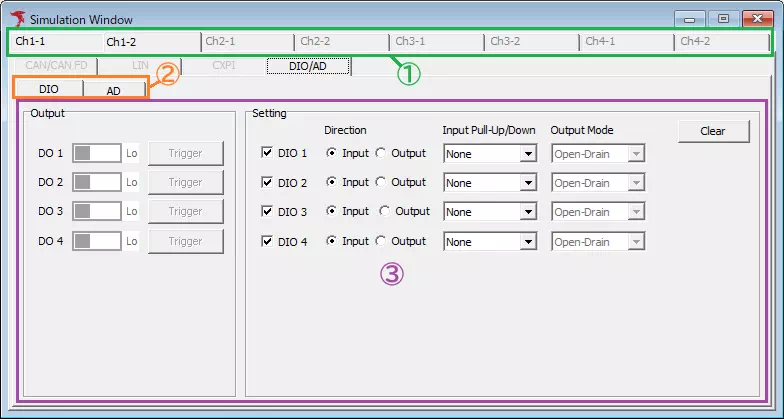

Simulation Windowの画面説明
Simulation Windowでは、シミュレーション機能の設定が可能です。
| 項目 | 説明 |
|---|---|
| チャンネル選択タブ (①枠部分) | 使用するチャンネルを選択できます。 |
| プロトコル選択タブ (②枠部分) | 設定対象のプロトコルを選択できます。 |
| 設定ウィンドウ (③枠部分) | 各プロトコルの設定ウィンドウです。選択したプロトコルにより内容は異なります。 |
