ADモニタ範囲設定
ADシミュレーションでは、ADのモニタ可能範囲を設定できます。
基本操作

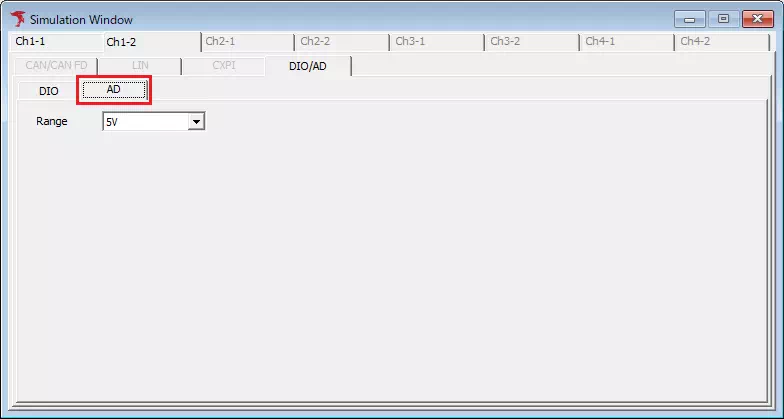

- Simulation WindowでADを選択
メニューやツールバーから「Simulation Window」を選択し、プロトコル選択タブで「AD」を選択します。
これにより、ADシミュレーション機能が使用可能となります。

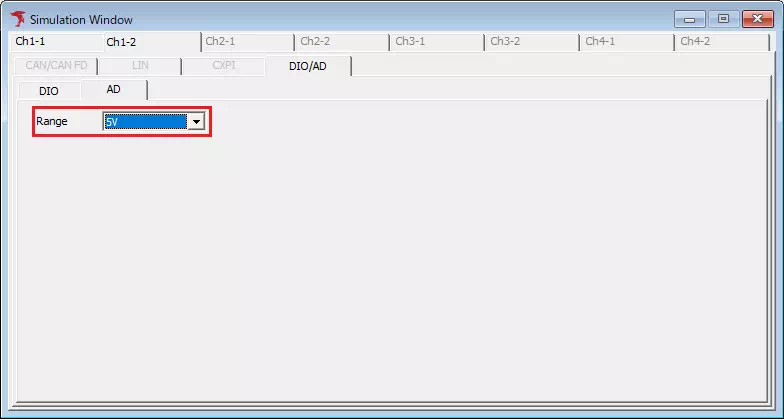

- ADのモニタ可能範囲を選択
「Range」のプルダウンメニューで、ADのモニタ可能範囲を選択します。
- モニタリン グ開始
以下のいずれかの操作でモニタリングを開始します。
- メニューバーの「Command」ー「Start」を選択。
- ツールバーの
ボタンをクリック。 - F5キーを押下。
これによりADのモニタリングが開始されます。

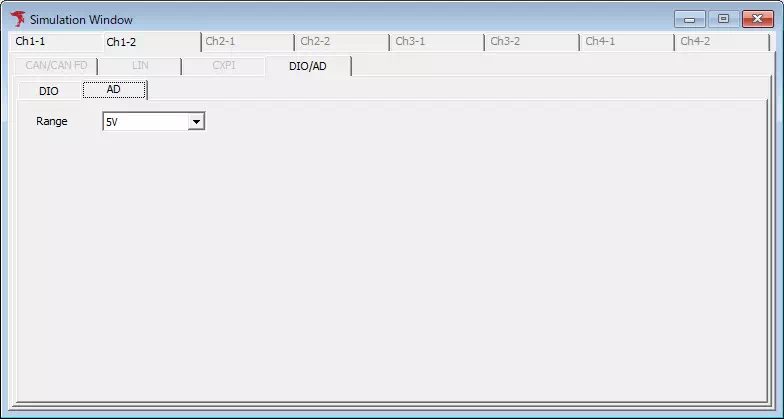

ADシミュレーションの画面説明
| 項目 | 説明 | 補足事項 |
|---|---|---|
| Range | ADのモニタ可能範囲を設定します。プルダウンメニューの選択肢は以下の通りです。 5V, 15V, 40V | 選択した値はモニタ可能範囲の上限を意味します（下限は0V固定）。 |
