トリガー機能

トリガー機能を使用すると、モニタリング中にあらかじめ設定した下記の条件を検出した際に、ロギングを自動で開始/停止させることができます。

• 特定のログを検出した時（ログトリガー）
• 特定のキーを押下した時（キートリガー）

これにより、必要なタイミングに絞って効率的にログを保存できます。

トリガー機能の設定は「Trigger Window」で行えます。

トリガーモード​

設定可能なトリガーモードとそれぞれの動作パターンは以下の通りです。

トリガーモード	動作内容
Free Run	トリガー機能を無効にします。モニタリングの開始/停止に合わせてロギングを開始/停止します。
Triggered	トリガー機能を有効にします。設定したトリガー条件を検出するとロギングを開始/停止します。 停止トリガーを一度でも検出すると、モニタリングも同時に停止します。
ReTriggered	トリガー機能を有効にします。設定したトリガー条件を検出するとロギングを開始/停止します。 停止トリガーの検出が64回目に達すると、モニタリングも同時に停止します。

基本操作​

ログトリガーの設定手順​

1. Trigger Windowを開く
メニューやツールバーから「Trigger Window」を選択します。

2. トリガー機能を有効にする
「Trigger Mode」で、ラジオボタンの選択肢から「Triggerd」または「ReTriggerd」を選択します。これによりトリガー機能が有効となり、以下の項目が設定可能になります。

• Start Log Trigger
• Stop Log Trigger
• Start Key Trigger
• Stop Key Trigger

上記の例では「Triggerd」を選択しています。

3. 開始ログトリガーまたは停止ログトリガーを有効にする
「Start Log trigger」または「Stop Log Trigger」のチェックボックスをONにします。これにより開始ログトリガーまたは停止ログトリガーが有効となります。

上記の例では、停止ログトリガーを有効にするため、「Stop Log Trigger」のチェックボックスをONにしています。

4. Trigger Settingダイアログを開く
手順3でチェックボックスをONにした枠内にあるボタンをクリックするか、トリガー条件表示エリアをダブルクリックします。これにより、Trigger Settingダイアログが表示されます。

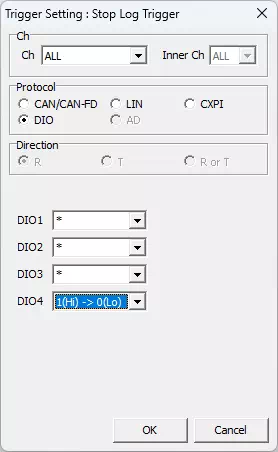

5. ログトリガー条件を設定する
Trigger Settingダイアログで、ログトリガー条件（プロトコル、チャンネルなど）を設定します。

上記の例では、DIO4の値がHiからLoに変化したタイミングを停止ログトリガーの条件に設定しています。

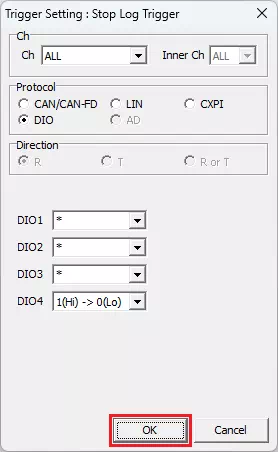

6. ログトリガー条件を登録する
Trigger Settingダイアログのボタンをクリックします。

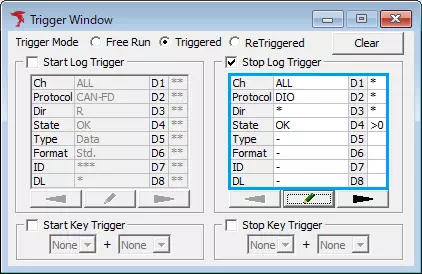

これにより設定したログトリガー条件が登録され、「Trigger Window」のトリガー条件表示エリアに表示されます。

7. モニタリングを行う
モニタリングを開始すると、設定したトリガー条件の検出に合わせて、ロギングを開始または停止します。

Key Trigger設定手順​

1. Trigger Windowを開く
メニューやツールバーから「Trigger Window」を選択します。

2. トリガー機能を有効にする
「Trigger Mode」で、ラジオボタンの選択肢から「Triggerd」または「ReTriggerd」を選択します。これによりトリガー機能が有効となり、以下の項目が設定可能になります。

• Start Log Trigger
• Stop Log Trigger
• Start Key Trigger
• Stop Key Trigger

上記の例では「Triggerd」を選択しています。

3. 開始キートリガーまたは停止キートリガーを有効にする
「Start Key trigger」または「Stop Key Trigger」のチェックボックスをONにします。これにより開始キートリガーまたは停止キートリガーが有効となります。

上記の例では、停止キートリガーを有効にするため、「Stop Key Trigger」のチェックボックスをONにしています。

4 キートリガー条件を設定する
メインキーとサブキーのプルダウンメニューで、キートリガーの条件とするキーを設定します。

上記の例では、Spaceキーを停止キートリガーの条件に設定しています。

7. モニタリングを行う
モニタリングを開始すると、設定したトリガー条件のキー入力に合わせて、ロギングを開始または停止します。

Trigger Windowの画面説明​

項目	説明	補足事項
Trigger Mode	トリガーモードを選択します。ラジオボタンの選択肢は以下の通りです。 Free Run, Triggered, ReTriggered	詳細については「トリガーモード」を参照してください。
Start Log Trigger	設定したログの検出をトリガーとしてロギングを開始する「開始ログトリガー」を設定します。	詳細については「Log Triggerの画面説明」を参照してください。
Stop Log Trigger	設定したログの検出をトリガーとしてロギングを停止する「停止ログトリガー」を設定します。	詳細については「Log Triggerの画面説明」を参照してください。
Start Key Trigger	設定したキー入力の検出をトリガーとしてロギングを開始する「開始キートリガー」を設定します。	詳細については「Key Triggerの画面説明」を参照してください。
Stop Key Trigger	設定したキー入力の検出をトリガーとしてロギングを停止する「停止キートリガー」を設定します。	詳細については「Key Triggerの画面説明」を参照してください。
ボタン	クリックすると以下のダイアログが表示されます。 「はい」ボタンをクリックすると全てのトリガー条件が削除され、トリガーモードが「Free Run」に変更されます。

Log Triggerの画面説明​

項目		説明	補足事項
Start Log Trigger	Start Log Trigger	開始ログトリガーの有効/無効を設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 開始ログトリガーを有効にします。 【OFF】 開始ログトリガーを無効にします。	Trigger Modeに「Free Run」を設定した場合は無効です。
	トリガー条件表示エリア （①枠部分）	開始ログトリガー条件を表示します。	このエリアをダブルクリックすると、ボタンをクリックした時と同様に「Trigger Setting」ダイアログが表示され、開始ログトリガー条件を設定できます。
	ボタン	クリックすると「Trigger Setting」ダイアログが表示され、開始ログトリガー条件を設定できます。
	ボタン	クリックすると、開始ログトリガー条件の表示を前のページににスクロールします。
	ボタン	クリックすると、開始ログトリガー条件の表示を次のページににスクロールします。
Stop Log Trigger	Stop Log Trigger	停止ログトリガーの有効/無効を設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 停止ログトリガーを有効にします。 【OFF】 停止ログトリガーを無効にします。	Trigger Modeに「Free Run」を設定した場合は無効です。
	トリガー条件表示エリア （②枠部分）	停止ログトリガー条件を表示します。	このエリアをダブルクリックすると、ボタンをクリックした時と同様に「Trigger Setting」ダイアログが表示され、停止ログトリガー条件を設定できます。
	ボタン	クリックすると「Trigger Setting」ダイアログが表示され、停止ログトリガー条件を設定できます。
	ボタン	クリックすると、停止ログトリガー条件の表示を前のページにスクロールします。
	ボタン	クリックすると、停止ログトリガー条件の表示を次のページにスクロールします。

Trigger Settingダイアログ​

開始トリガーまたは停止トリガーの条件を設定します。

項目		説明	補足事項
Ch	Ch	ログトリガーの条件とするログのCh（MicroPeckerX本体ごとに割り振られる番号）を設定します。プルダウンメニューの選択肢は以下の通りです。 ALL, 1, 2, 3, 4 「ALL」を選択した場合は全てのCHが条件となります。
	InnerCh	ログトリガーの条件とするログの内部Ch（1台のMicroPeckerX本体が有する内部Ch番号）を設定します。プルダウンメニューの選択肢は以下の通りです。 ALL, 1, 2 「ALL」を選択した場合は全ての内部Chが条件となります。
Protocol		ログトリガーの条件とするログのプロトコルを設定します。ラジオボタンの選択肢は以下の通りです。 CAN/CAN-FD, LIN, CXPI, DIO, AD	CXPI、ADは選択できません。
Direction		ログトリガーの条件とするログの方向を設定します。ラジオボタンの選択肢は以下の通りです。 R, T, R or T	Rは受信のみ、Tは送信のみ、R or Tは送受信両方をそれぞれ意味します。 ProtocolにDIOを選択した場合、この項目は選択不可となります。
DIO1		ログトリガーの条件とするDIOデータのレベルを設定します。プルダウンメニューの選択肢は以下の通りです。 *, 0(Lo), 1(Hi), 0(Lo)->1(Hi), 1(Hi)->0(Lo)	「0(Lo)->1(Hi)」はレベルが0(Lo)から1(Hi)に変化したタイミング、「1(Hi)->1(Lo)」はレベルが1(Hi)から0(Lo)に変化したタイミングを意味します。また、「*」を選択した場合、そのDIOデータのレベルはログトリガーの条件として使用しません。 この項目は、ProtocolにDIOを選択した場合にのみ表示されます。
DIO2
DIO3
DIO4
ボタン		クリックすると設定したログトリガー条件を保存して、ダイアログを閉じます。
ボタン		クリックすると設定したログトリガー条件を破棄して、ダイアログを閉じます。

Key Triggerの画面説明​

項目		説明	補足事項
Start Key Trigger	Start Key Trigger	開始キートリガーの有効/無効を設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 開始キートリガーを有効にします。 【OFF】 開始キートリガーを無効にします。	Trigger Modeに「Free Run」を設定した場合は無効です。
	メインキー （①枠部分）	開始キートリガーの条件とするキーを設定できます。プルダウンメニューの選択肢は以下の通りです。 None, A, B, ..., Z, 0, 1, ..., 9, F1, F2, ..., F12, SPACE	メインキーに「None」を設定した場合、開始キートリガーは無効となります。
	サブキー （②枠部分）	メインキーと組み合わせて開始キートリガーの条件とするサブキーを設定できます。プルダウンメニューの選択肢は以下の通りです。 None, Alt, Ctrl, Shift サブキーを使用しない場合は「None」を設定してください。	サブキーのみで開始キートリガー条件を設定することはできません。
Stop Key Trigger	Stop Key Trigger	停止キートリガーの有効/無効を設定します。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。 【ON】 停止キートリガーを有効にします。 【OFF】 停止キートリガーを無効にします。	Trigger Modeに「Free Run」を設定した場合は無効です。
	メインキー （③枠部分）	停止キートリガーの条件とするキーを設定できます。プルダウンメニューの選択肢は以下の通りです。 None, A, B, ..., Z, 0, 1, ..., 9, F1, F2, ..., F12, SPACE	メインキーに「None」を設定した場合、停止キートリガーは無効となります。
	サブキー （④枠部分）	メインキーと組み合わせて停止キートリガーの条件とするサブキーを設定できます。プルダウンメニューの選択肢は以下の通りです。 None, Alt, Ctrl, Shift サブキーを使用しない場合は「None」を設定してください。	サブキーのみで停止キートリガー条件を設定することはできません。

ロギング強制開始​

開始トリガーを有効にした場合に以下のいずれかの操作を行うと、開始トリガーを検出する前に強制的にロギングを開始できます。

• メニューバーの「Command」－「Forced Logging Start」を選択。

• ツールバーのボタンをクリック。
