ラベル機能

ラベルは条件に合うフレームログの名前や色を設定する機能です。信号のRaw値をOff/OnなどのLogical状態名に対応付ける設定は、信号定義で行います。

「Label Filter Window」で対象フレームの条件とラベル名・文字色・背景色を設定し、Monitor Window、Each ID Window、Analyze Windowでフレームを識別しやすくします。

Label Filter Windowの画面説明​

図1はSensorFrameを先頭へ移動して有効にした設定です。Filter Listは上にある条件ほど優先され、最初に一致した有効条件のラベルが使われます。

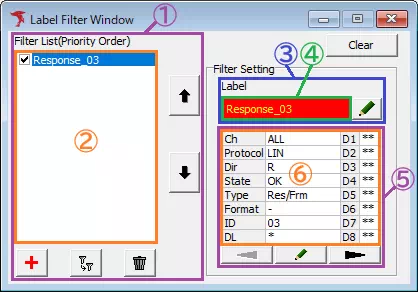

Label Filter Windowの5領域。①条件一覧とClear、②優先度の上下移動、③追加コピー削除、④Labelプレビューと編集、⑤条件概要と編集・ページ切り替え

図1 Label Filter Windowの各領域。

番号項目説明
①Filter List (Priority Order)/Clear各行のチェックでラベル条件を有効/無効にします。複数の有効条件に一致する場合は、上にある条件が優先されます。Clearは一覧のラベルフィルタをすべて削除します。
②上下矢印選択条件を上下に移動し、優先度を変更します。
③追加・コピー・削除+で新しい条件を追加します。コピーと削除は選択した条件に適用します。
④Labelプレビューと鉛筆ボタン選択したラベルの名前と色を確認します。鉛筆ボタン、またはプレビューのダブルクリックでLabel Settingを開き、名前・文字色・背景色を編集します。
⑤条件概要・鉛筆ボタン・左右ページ切り替え選択ラベルの適用条件を確認します。鉛筆ボタン、または条件概要のダブルクリックでFilter Settingを開きます。左右ボタンで条件の表示ページを切り替えます。

基本操作​

ここでは、Ch1-1の正常なLIN送信Response、ID 10(16進数の0x10)に、黒文字・水色背景のSensorFrameラベルを付けます。同じ停止済みログを使い、ラベルの優先度とチェックを変更した前後を比較します。

  1. Label Filter Windowを開く

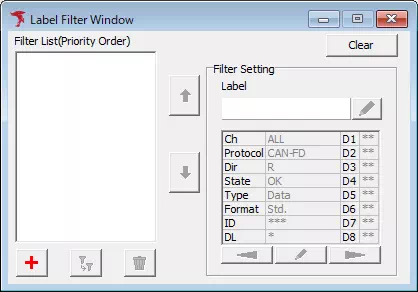

    メニューやツールバーから「Label Filter Window」を開きます。
  2. 対象フレームの条件を追加する

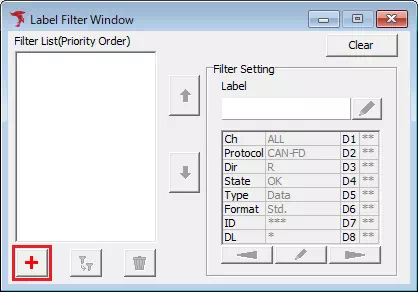

    図1の③にある+ボタンでFilter Settingダイアログを開きます。図2のタイトルにあるNewFilter5は、新規追加時の仮ラベル名です。次の条件を設定し、OKで確定します。
Filter Setting NewFilter5でCh1 Inner Ch1、LIN、T、OK、Response/Frm.、ID10、DL*、D1からD8を**に設定

図2 Ch1-1のLIN送信Response、ID 10の条件を設定。

項目設定値意味
チャンネルCh 1/Inner Ch 1Ch1-1を対象にします。
ProtocolLINLINフレームを対象にします。
DirectionT送信フレームを対象にします。
StateOK正常フレームを対象にします。
TypeResponse/Frm.Responseを対象にします。Headerは含めません。
ID1016進数の0x10を指定します。
DL*データ長で対象を限定しません。
D1~D8**データ値で対象を限定しません。

必要に応じてData Settingから、バイト単位のデータ条件を指定できます。CH・Protocol・Directionなどの設定項目はTrigger Settingダイアログと共通です。

  1. ラベル名と色を設定する

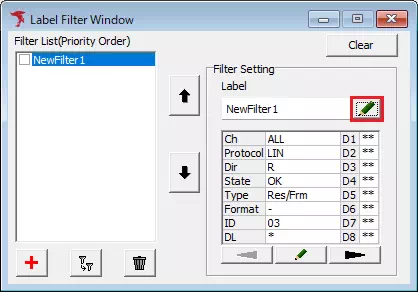

    Filter Listで追加した条件を選び、図1の④にある鉛筆ボタンでLabel Settingを開きます。ラベル名をSensorFrameにし、文字色を設定する赤いAのボタンボタンで文字色を黒、背景色を設定するパレットボタンボタンで背景色を水色にします。Sampleで確認してOKで確定すると、Filter Listの名前もSensorFrameへ変わります。
Label SettingでSensorFrameの名前と黒文字・水色背景をSampleへ表示

図3 ラベル名と文字色・背景色を設定。

ラベル名の入力欄は最大24文字です。保存時の文字コードで31バイト以内にしてください。CP932で2バイトとなる全角文字だけの場合は15文字までです。

  1. 個別ラベルを優先させる前の表示を確認する
    図4はモニタリング停止済みのCh1-1のログです。最初のResponse行のTime +0000010.002580、Protocol LIN、Dir T、State OK、ID 10、DLC 2、D1・D2が18 01、CSがE6であることを照合します。この行には既存のAD1-2が黄背景で表示されています。
停止済みCh1-1の同じログで、時刻10.002580秒のLIN送信Response ID10 Data18 01 CS E6にAD1-2を黄背景で表示

図4 個別ラベルを優先させる前の表示。

  1. SensorFrameを先頭へ移動して有効にする
    Filter ListでSensorFrameを選び、図1の②の上矢印で先頭へ移動し、チェックをONにします。既存のAD1-2、AD1-4、Sleep、WakeupもONのままにします。同じフレームに複数条件が一致する場合、上にあるSensorFrameが優先されます。
  2. 同じログでラベルの変化を確認する
    図5は図4と同じ停止済みログです。+0000010.002580のResponse行は、時刻・CH・方向・ID・データを保ったまま、Label列がAD1-2から黒文字のSensorFrameへ変わり、背景が水色になっています。+0000020.002580の22 01も両図に表示されており、同じログであることを照合できます。
同じ停止済みログのLIN送信Response ID10がSensorFrameへ変わり水色背景で表示、HeaderのLabelは空欄のまま

図5 優先度とチェックを設定した後の表示。

この例の条件はResponse/Frm.なので、Header行のLabel欄は前後とも空欄です。名前や色に加えて、条件に含めたフレーム種別も確認してください。

通信ログCSVのLabel列

通信ログCSVには、保存時のラベルフィルタで先頭から最初に一致した有効条件のラベル名が出力されます。文字色・背景色は画面表示に使用します。通信ログの列も参照してください。
