機器の接続方法

機器の接続、切断方法

本章では、機器の接続、切断手順を説明します。

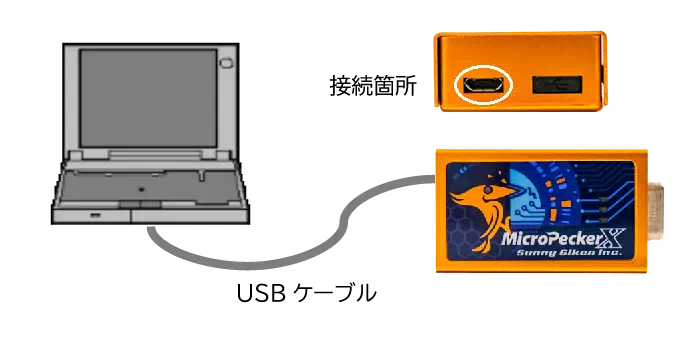

付属のUSBケーブルを使用してMicroPeckerX本体をPCのUSBポートに接続してください。

注意

USBポートは左側のみ使用可能です。右側のキャップは外さないでください。

LINケーブルを使用してMicroPeckerX本体とLINバスを接続してください。 VBAT、LIN、GNDの接続が必要です。

複数のMicroPeckerXを同期させる場合は本製品に付属の同期ケーブルで接続してください。

ヒント

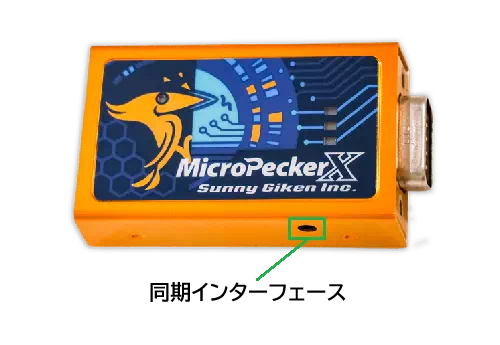

同期インターフェースは2箇所あります。機能に差はありませんので、ご使用環境に合わせて同期ケーブルを接続してください。

注意

同期ケーブルの挿抜は、モニタリング停止状態で行ってください。

機器の切断手順を以下に説明します。

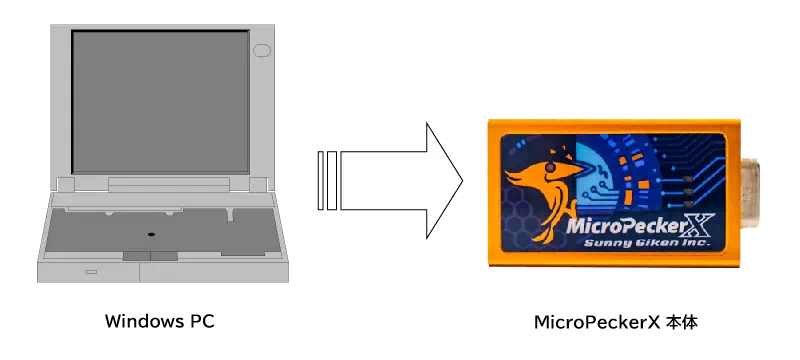

WindowsPCからMicroPeckerXを抜いてください。

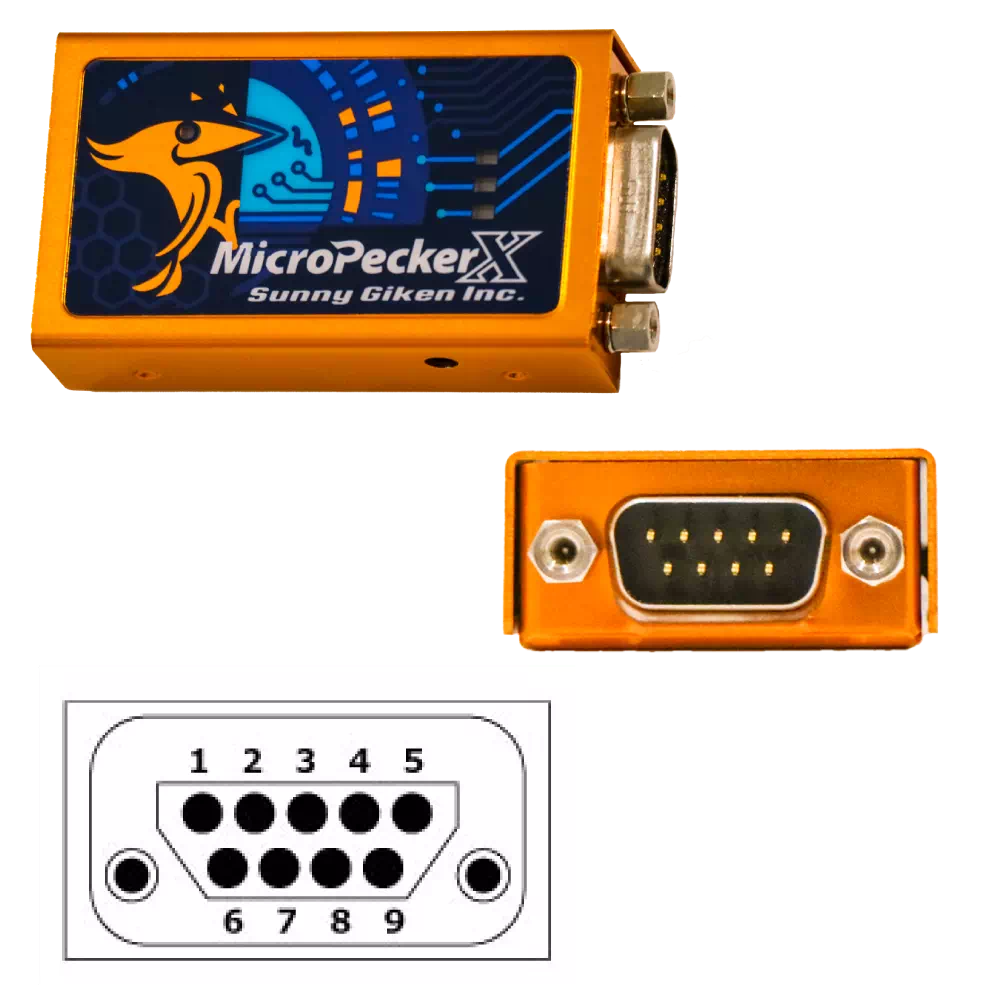

MicroPeckerX本体のDsubコネクタのピン配置は以下の通りです。

ヒント

灰色ハッチングのピンはLINプロトコルでは使用しません。
LINプロトコル用のGNDは3番ピン（ISO-GND）です。5番ピン（GND）ではありません。

注意

接続を誤った場合、MicroPeckerX本体側、LINバス側の双方にダメージが生じる可能性があります。
