ログ再生機能

Log Replayは通信ログに基づき実際のLINバスへ送信する機能です。Signal Analysis内の再生は表示時刻を移動する操作で、送信しません。解析CSVやAlert History CSVではなく、対応する通信ログを使用し、安全上の注意を確認してください。

Log Replayでは、通信ログCSVから再生対象のLINレコードを読み込み、マスターノードとして再生します。正常なヘッダー単独のレコードは除外し、エラーのうち一部だけを再生対象に含めます。対象の詳細は下の「ログデータリスト」を参照してください。

再生対象のレコードは最大300万件です。対象が上限を超えると上限超過のメッセージが表示され、ファイルの先頭から対象レコードを300万件まで読み込みます。

製品使用イメージ​

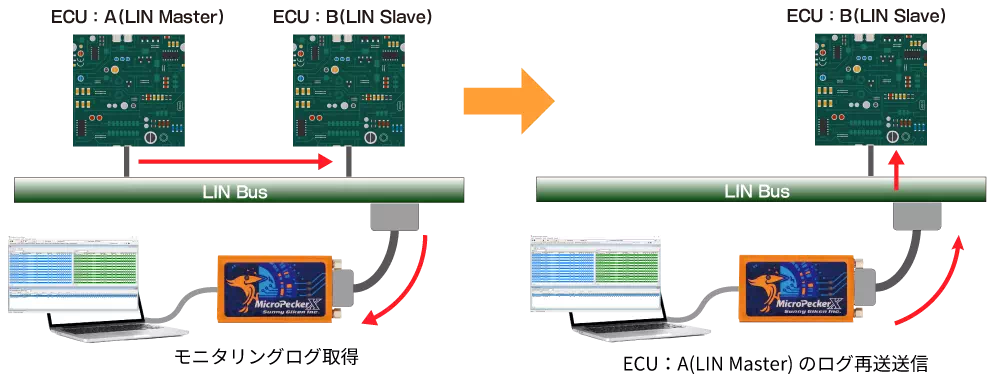

Use1:Log Replay

予めECU間の通信ログを取得することで、ECU:Aが無くても、ログ再生による通信模擬が可能となります。


基本操作​

  1. Simulation WindowでLogReplayを選択する

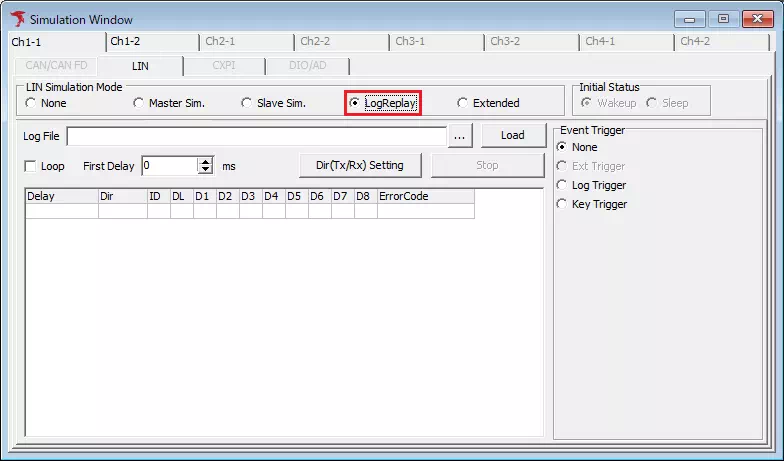

    メニューやツールバーから「Simulation Window」を開き、使用するChで「LIN Simulation Mode」の「LogReplay」を選択します。図1は監視停止中のCh1-1で、ログファイルを読み込む前の状態です。Initial Statusはグレー表示です。
監視停止中のCh1-1でLogReplayを選択。Log Fileは未指定で再生一覧は空、Initial Statusはグレー表示

図1 LogReplayでログファイルを読み込む前の画面。

  1. 読み込み対象のログファイルを指定

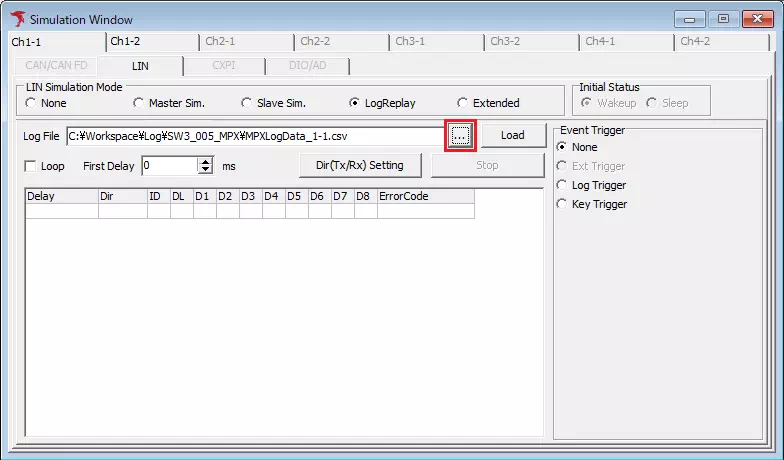

    「Log File」の「…」ボタンをクリックします。
    ファイルダイアログで、読み込み対象のMicroPeckerX通信ログCSVを指定します。通信ログCSVの保存例と同じ「LN1SpeedTrigger_1-1.csv」を使用します。

  2. ログファイルを読み込む
    「Log File」に手順2で指定したログファイルのパスが表示されていることを確認し、「Load」ボタンをクリックします。 読み込まれたレコードを確認し、モニタリング開始前にLIN LogReplay Dir SettingでIDごとのTx/Rxを設定します。

図2では、元の通信ログ6行のうち正常なHeaderの3行が除外され、Responseの3行が読み込まれています。全行がDir Tx、ID 10(0x10)、DL 2、ErrorCode Noneで、D1・D2は22 01→1C 01→18 01です。Delayは先頭行がFirst Delayに従う0 ms、以降は10000 msです。LoopはOFF、Event TriggerはNoneです。図2~4は監視停止中の設定例で、再生送信は行っていません。

Ch1-1のLogReplayで通信ログをLoadした状態。ID10のTxが3行、Delayは0、10000、10000ms、データは22 01、1C 01、18 01

図2 通信ログCSVの読込結果。

  1. モニタリング開始
    以下のいずれかの操作でモニタリングを開始します。
  • メニューバーの「Command」ー「Start」を選択。
Start
  • ツールバーのGUI Startボタンをクリック。
  • F5キーを押下。
    Event TriggerがNoneの場合は、監視開始からFirst Delayの経過後に送信を開始します。Log TriggerまたはKey Triggerを選択した場合は、監視開始後に指定したイベントを検出し、First Delayの経過後に送信を開始します。図4のKey Trigger設定では、監視開始後に修飾キーなしでAキーを押すと、First Delay 0 msで再生を開始します。

Log Replayの画面説明​

各設定の位置は、読込後の図2を参照してください。

項目説明補足事項
Log File...ボタンからファイルダイアログで選択した読み込み対象のログファイルのフルパスを表示します。読み込み対象のログファイルは、フルパスを直接入力して設定することも可能です。
...ボタンクリックするとファイルダイアログが表示され、読み込み対象とするログファイルを選択できます。選択したログファイルは、LoadFileボタンをクリックするまでは読み込まれません。
Loadボタンクリックすると、「Log File」に表示されているログファイルを読み込みます。MicroPeckerのログファイルは読み込めません。
Loopログ再生送信の繰り返し有無を設定できます。チェックボックスのON/OFF切り替えによるそれぞれの意味合いは以下の通りです。
【ON】 ログデータリストの一番下にあるログデータを送信した後、一番上に戻って再びログデータを順次送信します。
【OFF】 ログデータリストの一番下にあるログデータを送信すると、そこで送信を停止して待機状態になります。
First Delayログデータリストの一番上にあるログデータを送信するまでの時間をミリ秒単位で設定できます。設定可能範囲は「0~60000」です。
「Event Trigger」に「None」を設定した場合はモニタリングの開始から、それ以外の場合はイベントを検出してからの時間をそれぞれ意味します。
スピンボタンでの変更時は10ミリ秒単位で増減します。
Dir(Tx/Rx) Settingボタンクリックすると「LIN LogReplay Dir Setting」ダイアログが表示され、IDごとの送信フレームの種別を設定できます。
詳細については「LIN LogReplay Dir Setting」を参照してください。
Stopボタンクリックすると、ログデータの送信を停止します。このボタンでログデータの送信を停止した後、送信を再開することはできません。ログデータを再度送信したい場合は、一旦モニタリングを停止する必要があります。

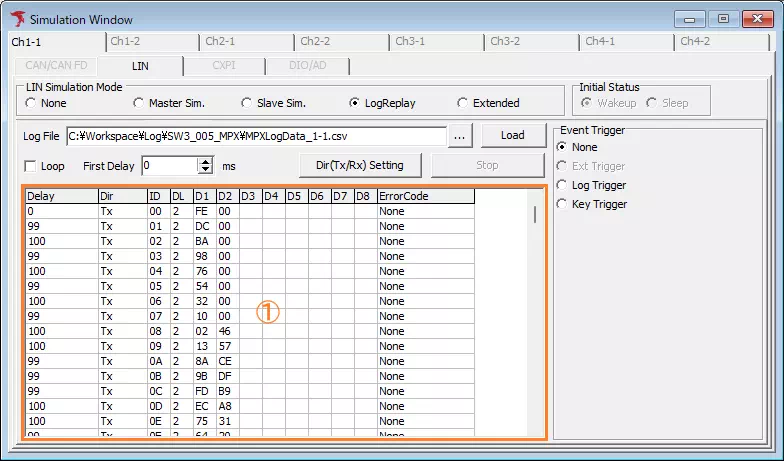

ログデータリスト読み込んだログファイルに含まれるログデータを表示します。Typeが以下のいずれかに該当するレコードは、ログデータの表示対象外となります。
Header(正常なヘッダー単独)、Bit Err.、Nores. Err.、H. Timeout、UART Err.、Bus Err.、B-Sleep
現行形式のCSVでTypeが以下のいずれかに該当するレコードは、ログデータの表示対象となりますが、レスポンスはダミー値(全バイトで00H)となります。
Parity Err., SyncBrk. Long, SyncBrk. Short, SyncField Err.
旧形式のCSVでは、エラーレコードはすべて表示対象外となります。
各ログデータのDelayの値は、一つ上にあるログデータのTimeとの差分時間(マイクロ秒単位は切り捨て)となります。ただし、一番上にあるログデータのみ、「First Delay」の設定値がDelayとなります。
Event Triggerイベントトリガーの使用有無と発生条件を設定します。
詳細については「Event Trigger」を参照してください。

LIN LogReplay Dir Setting​

通常フレームの送信方向は、元ログの送受信方向にかかわらず、IDごとにここで設定します。Txではマスターがヘッダーとレスポンスを送信し、Rxではマスターがヘッダーを送信してスレーブからのレスポンスを待ちます。

図3は、ID 10(0x10)だけをRxに切り替えたダイアログ内の設定例です。この例ではCancelで閉じて変更を破棄したため、図2・4の再生一覧はTxのままです。変更を適用する場合はOKで閉じます。

LIN LogReplay Dir SettingでID10だけをRxに切り替えた設定例。OKとCancelボタンを表示

図3 IDごとのTx/Rx設定。

項目名説明
Dir送信フレームの種別を設定します。「Tx」または「Rx」をクリックすると、その種別に変更できます。
OKボタンクリックすると、送信フレーム種別の変更を保存してダイアログを閉じます。
Cancelボタンクリックすると、送信フレーム種別の変更を破棄してダイアログを閉じます。

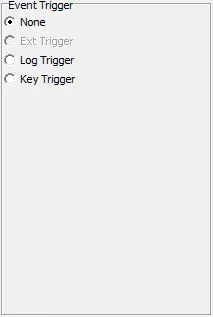

Event Trigger​

イベントトリガーの使用有無と発生条件を設定します。

図4はKey Triggerを選択し、修飾キーNone、メインキーAを設定した例です。First Delayは0 ms、LoopはOFFで、読み込んだ3行のDirはTxです。

Ch1-1のLogReplayでKey Trigger、修飾キーNoneとAキーを選択。First Delay0ms、Loop OFF、再生一覧はTxの3行

図4 Key Triggerで再生開始を待つための設定例。

項目説明備考
Noneイベントトリガーは使用しません。
Ext Triggerポート入力をイベントとして検出します。この機能は開発中のため使用できません。
Log Trigger指定したモニタリングログをイベントとして検出します。
Key Trigger指定したキー入力をイベントとして検出します。

Log Trigger設定​

Log Triggerでは、監視中に条件に一致したログを検出すると、First Delayの経過後に再生を開始します。特定のデータやエラーなど、様々な条件が設定可能です。ここではCH1-1で受信するLIN ID 0x10の正常なResponseを再生開始の条件に設定します。

Log Triggerの画面説明​

  1. 監視停止中に、使用するChのLogReplayで通信ログを読み込みます。
  2. Event Triggerで「Log Trigger」を選択し、条件表示の下にある鉛筆のEditボタンをクリックします。条件表示をダブルクリックしても「Trigger Setting : Log Trigger」を開けます。
  3. 図5のようにCh 1、Inner Ch 1、Protocol LIN、Direction R、State OK、Type Response/Frm.、ID 10(0x10)、DL 2を設定します。この例ではD1・D2を**のままにし、データの照合値は指定しません。
Trigger Setting Log TriggerでCh1、Inner Ch1、LIN、Direction R、State OK、Type Response/Frm.、ID10、DL2を設定。D1 D2は照合値指定なしの**

図5 再生開始のLog Trigger条件を編集。

  1. OKで確定し、図6の条件表示を確認します。Chは1 - 1、ProtocolはLIN、DirはR、StateはOK、TypeはRes/Frm、Formatは-、IDは10、DLは2、D1・D2は**です。First Delayは0 ms、LoopはOFFです。
  2. モニタリングを開始し、条件に一致する受信ログを待ちます。検出後にFirst Delayの経過を待って、一覧の設定に従って再生します。

図6では、開始条件のDir Rは受信ログの照合方向、再生一覧のDir Txは再生時の送信方向です。図5~7は監視停止中の設定操作例で、再生送信は行っていません。

Ch1-1のLogReplayでLog Triggerを選択し、LIN、Dir R、OK、Res/Frm、ID10、DL2、D1 D2**の確定条件と鉛筆のEditボタンを表示。再生一覧はTxの3行

図6 確定したLog Trigger条件とEditボタンの位置。

画面メニュー説明
イベント発生条件(Log Triggerの下の条件表示)イベントの発生条件に設定したログ情報を表示します。
このエリアをダブルクリックすると「Trigger Setting : Log Trigger」ダイアログが表示され、イベント発生条件のログ情報を設定できます。
Editボタン(条件表示の下の鉛筆)クリックすると「Trigger Setting : Log Trigger」ダイアログが表示され、イベント発生条件のログ情報を設定できます。

「Trigger Setting」ダイアログの詳細については、「Trigger Setting設定ダイアログの画面説明」を参照してください。

Key Trigger​

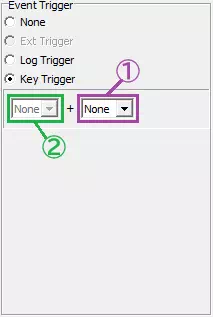

Key Triggerでは、キーボードからのキー入力を再生開始のイベントとして検出します。図4の「修飾キーNone+メインキーA」を設定する手順は次のとおりです。

  1. 監視停止中に、使用するChのLogReplayで通信ログを読み込みます。
  2. Event Triggerで「Key Trigger」を選択します。
  3. 「+」の右側にあるメインキーの選択リストを開き、図7のAを選択します。
  4. 「+」の左側にあるサブキー(修飾キー)はNoneにします。図4と同じNone+Aになったこと、First DelayとLoopの設定を確認します。
  5. モニタリングを開始してから、修飾キーなしでAキーを押します。キー入力を検出すると、First Delayの経過後に再生を開始します。
Ch1-1のLogReplayでKey Triggerを選択し、右側のメインキー選択リストにAからHの候補を表示。左側の修飾キーはNone

図7 メインキーの選択リストからAを選ぶ操作。完成状態は図4を参照。

項目説明備考
メインキー(+の右側)トリガーとするキーを設定できます。プルダウンメニューの選択肢は以下の通りです。
None, A, B, ..., Z, 0, 1, ..., 9, F1, F2, ..., F12, SPACE
メインキーに「None」を設定した場合、キー入力によるイベント検出が行われなくなるため、ログデータの送信もできなくなります。
サブキー/修飾キー(+の左側)メインキーと組み合わせてトリガーとするためのサブキーを設定できます。プルダウンメニューの選択肢は以下の通りです。
None, Alt, Ctrl, Shift
サブキーを使用しない場合は「None」を設定してください。
サブキーのみでのイベント検出はできません。
