バージョン: Ver.4.10

ログ解析の選び方と基本操作

取得済みログから、調べたい内容に合う機能を選んでください。

調べたい内容使用する機能
信号値・波形・アラートと元フレームSignal Analysis
エラー・ID・ラベルでフレーム表示を絞るFiltering
時刻やフレーム条件で検索するLog Search
複数CHのログを時系列に統合するCh Mixing

保存済みログの解析に、ライブ監視の開始は不要です。AnalyzeまたはCh Logから通信ログを読み込むか、信号値を調べる場合はSignal Analysisの「Open Log」を使用します。これから取得する通信を解析する場合は、以下の基本操作から進めます。

機能概要​

MicroPeckerX LIN Analyzer Plusのデータアナライズ機能では、取得済みのログデータを多彩な切り口で解析・可視化できます。主な機能は以下のとおりです。

機能説明
統合ログ解析
(Analyzeタブ)
複数チャンネルのログを一つのタイムライン上で一括解析することができます。
– 複数チャンネルのログ統合(Ch Mixing)
– ログの絞り込み表示(Filtering)
– ログ検索(Log Search)
– タイムスタンプの表示形式変更
– ログファイルの読み込み/保存
- 操作の取り消し・やり直し
チャンネル別ログ解析
(Ch Log タブ)
各チャンネルのログを単独で解析できます。
– ログの絞り込み表示(Filtering)
– ログ検索(Log Search)
– タイムスタンプの表示形式変更
– ログファイルの読み込み/保存
シグナル解析
(Signal Analysis タブ)
Signal Analysisで取得済みログを信号値に変換し、時刻ごとの値や波形、対応する元フレームを確認できます。
複数チャンネルのログ統合
(Ch Mixing)
複数チャンネルのログをマージし、まとめて表示することができます。
ログの絞り込み表示
(Filtering)
以下の条件で表示するログを絞り込むことができます。
– エラーのログを非表示(Error Filtering)
- 特定IDのログのみを表示(ID Filtering)
- 特定ラベルのログのみを表示(Label Filtering)
ログ検索
(Log Search)
以下の条件でログを検索できます。
– タイムスタンプ(Time Search)
- プロトコル、ID、データ等(Log Search)
- ラベル(Label Search)
タイムスタンプの表示形式変更タイムスタンプの表示形式を以下から選択できます。
- モニタリング開始からの経過時間
- 特定のログを基準とするオフセット時間
ログファイルの読み込み/保存ログファイルを読み込んでログを表示させたり、表示中のログをログファイルに保存したりすることができます。
操作の取り消し・やり直しUndo/Redoボタンが有効なとき、Analyzeタブの絞り込みを取り消し・やり直しできます。履歴には表示中の状態を含めて最大5つのログ状態を保持します。Ch Mixingが完了すると、統合後のログを起点に履歴を作り直します。

これらにより、現場で取得した大量ログを多面的に解析し、問題箇所の特定や性能評価をスムーズに行えます。


シグナルの解析との関係​

本ページの操作は、フレームログの表示・検索・統合を中心に説明します。保存ログの信号値・波形を調べる場合は、Analyze WindowのSignal Analysisを使用します。監視中の最新値を表示するSignal Windowとは別の画面です。信号定義とSignal Setの準備はシグナル機能の基本操作を参照してください。

Signal Analysisの基本操作、画面構成、結果の記録・出力を参照してください。

Signal Analysisでの再生は解析結果の表示時刻を移動する操作です。Simulation WindowのLog Replayによるバスへの送信とは異なります。

基本操作​

1. モニタリングを開始
通信設定を確認し、メニューの「Command」→「Start」を選択します。ツールバーのStartボタンボタン、F5キーでも開始できます。

CommandメニューのStartとF5キー

図1 Commandメニューからモニタリングを開始。

2. モニタリングを停止
必要な通信を取得したら、メニューの「Command」→「Stop」を選択します。ツールバーのStopボタンボタン、F6キー、Escキーでも停止できます。

CommandメニューのStopとF6キー

図2 Commandメニューからモニタリングを停止。

3. Analyze Window表示
画面上部の「Analyze Window」をクリックします。オプション設定で停止後の自動切替を有効にしている場合は、取得データがあると停止後にAnalyze Layoutへ切り替わります。以下のAnalyze・Ch Log・Signal Analysisから目的に合うタブを選びます。

ログを残す​

通信ログを自動保存する場合は、モニタリング開始前に「Save Log File」をONにし、「Log Folder」と「Log File Name」を指定します。停止後、記録区間と取得データがある場合に通信ログCSVを出力します。条件を指定して記録する場合はトリガー設定、保存先やファイル名はログファイル仕様を参照してください。

通信ログ保存のSave Log File、Log Folder、Log File Name

図3 モニタリング開始前に確認するログ保存設定。

取得済みのログを任意の場所へ保存する場合は、AnalyzeまたはCh Logの保存ボタンを使用します。信号値を出力するSignal Analysisの「Export CSV」とは形式が異なります。

Analyze Windowの画面説明​

Analyzeは統合したフレームログ、Ch LogはCHごとのフレームログ、Signal Analysisは定義に従って変換した信号値と波形を表示します。図4~6はそれぞれ異なる取得済みログを使った例です。時刻やデータを3図の間で対応させず、各図の説明と照合してください。

Analyzeタブ表示​

複数CHを一つの時系列にまとめて調べる場合は「Analyze」を開き、「Ch Mixing」で対象CHを選んで「Execute」をクリックします。統合後にFilteringやLog Searchを使用します。

実データを表示したAnalyzeタブ。1はタブ列、2はファイル操作、3は統合ログ表、4はCh Mixingなどの処理タブ

図4 保存済み通信ログを読み込み、Ch1-1だけを対象にCh Mixingを実行した例。

図4の元ファイルは「LN1SpeedTrigger_1-1.csv」で、統合後のログは5行です。先頭のResponseは+0000020.002580、IDは10(16進数の0x10)、Dataは「22 01」、D9列のチェックサムはDCです。SensorFrameのフレーム情報を、信号値の変換とは別に確認しています。

No.領域・操作確認する内容
1Analyze/Ch Log/Signal Analysis調べたい内容に合わせてタブを切り替えます。
2読み込み・保存読み込みボタンから通信ログCSVを開き、保存ボタンで表示中のログを保存します。ログが0件のときは保存できません。
3統合ログ表選択したCHのログを時系列で確認します。Time・Ch・フレーム種別・ID・Dataなどを同じ行で読み取ります。
4Ch Mixing/Filtering/Log SearchCh Mixingで対象CHを選び、Executeで統合します。FilteringとLog Searchは統合後に使用します。

詳しい操作は複数Chのログ統合、フィルタ表示、ログ検索を参照してください。CAN GW Analyzeが表示される場合も、LIN・DIO・ADのログはCANゲートウェイ解析の対象外です。CAN GW解析を参照してください。

ログ表の下にあるUndo/Redoは、履歴に残る絞り込みを取り消し・やり直します。履歴がないときは操作できません。

AnalyzeタブではMicroPecker Analyzerのログファイルを直接読み込めません。対応する旧製品のログは、次のCh Log側で読み込みます。

Ch Logタブ表示​

一つのCHを詳しく調べる場合は「Ch Log」を開き、CH選択タブで対象を選びます。FilteringとLog Searchは、選択したCHのログに対して操作します。

実データ8行を表示したCh Logタブ。1はタブ列、2はファイル操作、3はCH選択、4はログ表、5は処理タブ

図5 基本の流れで使用したログをCh Logで確認した例。

図5は目的別ガイドと基本の流れで使用した8行のログです。選択行は+0000010.002580、Dataは「18 01」です。図4のトリガー記録ログや図6のシグナル解析ログとは取得条件が異なります。

No.領域・操作確認する内容
1Analyze/Ch Log/Signal Analysis統合ログ・CH別ログ・信号値の解析を切り替えます。

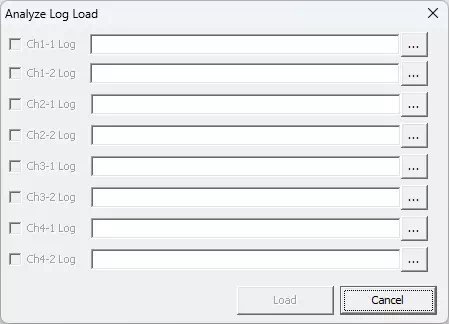

2読み込み・保存読み込みボタンで「Analyze Log Load」を開き、CHごとにログファイルを指定して一括で読み込みます。保存ボタンは表示中のCHのログを保存します。
3CH選択タブ表示・検索・絞り込みの対象CHを選びます。
4ログ表選択CHの取得済みログ、または読み込んだログを表示します。時刻・ID・Dataなどを照合します。
5Filtering/Log Search条件による絞り込みと時刻・フレーム・ラベル検索を行います。

対応するMicroPecker AnalyzerのログはCh Logから読み込みます。読み込み結果に有効・無効ログの件数が表示された場合は、無効な行が含まれていないか確認してください。

タイムスタンプの基準を切り替える​

ログ表の行を選び、右クリックして「Set Offset」を選ぶと、その行の時刻を基準にした差分表示へ切り替わります。行のダブルクリックでも設定できます。「Clear Offset」で、モニタリング開始からの経過時間表示に戻します。

Signal Analysisタブ表示​

信号値・波形・アラートを調べる場合は「Signal Analysis」を開きます。取得済みログに対応するSignal SetとCH割当を確認してから「Analyze」を実行します。保存済みの通信ログは、このタブ内の「Open Log」から読み込みます。

Speed Highの発生時刻を表示したSignal Analysis。1は設定帯、2はCurrent Set、3はグラフ、4はValues、5は結果タブ

図6 Speed Highの発生時刻で波形・値・アラート検出行を確認した例。

図6はSpeed Highの説明に使うログの+0000002.002582で、Speedが12 km/hになった時点です。図4・5のフレームログとは異なる例です。シグナル解析を始めるに沿って、使用するログ・定義・CHを確認してください。

No.領域・操作確認する内容
1Signal Set/Source/Analyze/Open Log/Export CSV解析する定義とログを確認し、解析・通信ログの読み込み・信号値の出力を行います。
2Current Set対象信号をCH・フレームの階層から選びます。図6はCH1-1のSensorFrameにあるSpeedを選択しています。
3グラフ対象信号の波形と表示時刻を確認します。ズーム・A/Bマーカー・注釈は画面構成と波形の確認を参照してください。
4Values選択時刻の信号値を読み取ります。図6のSpeedは12 km/hです。
5Frame Log/Alerts/Markers/Display Settings元フレーム、アラート結果、マーカーと注釈、表示設定を切り替えて確認します。

解析結果のCSVやグラフ画像を残す手順はシグナル解析結果の記録・出力を参照してください。新しいモニタリングを開始すると前回の解析結果が消去されるため、必要な結果を先に出力します。
