CAN GW解析機能

遅延・消失の判定条件の詳細はCANゲートウェイ解析仕様を参照してください。

Ch Mixingで複数チャンネルのログを統合すると、Analyzeタブの「CAN GW Analyze」で次の解析を実行できます。

  • ゲートウェイ遅延・メッセージ消失解析(GW Latency & Msg. Lost Analyze)
  • ゲートウェイ滞留解析(GW Msg. Residence Peak Analyze)

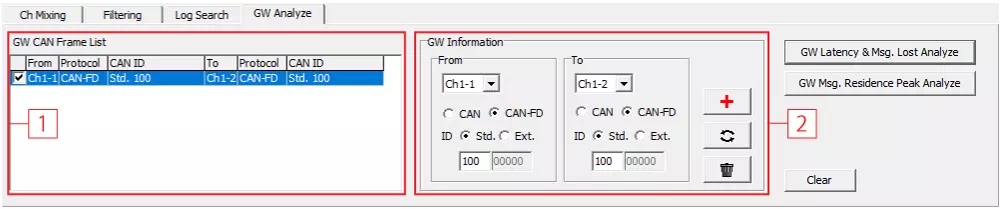

CAN GW Analyzeタブの画面説明​

CAN GW Analyze操作部の①GW CAN Frame List、②GW Information、③解析実行ボタンを赤枠と番号で示した部分図

図1:CAN GW Analyzeの設定・実行領域。

No.項目説明
①GW CAN Frame List登録したフレームの対応を表示します。チェックを付けた行が解析対象になります。
②GW InformationGW元とGW先のチャンネル・フレーム条件を設定します。
②From/ToFromはGW元、ToはGW先です。それぞれのCh、CAN/CAN-FD、Std./Ext.、CAN IDを設定します。
②Chプルダウン対象チャンネルを選択します。FromとToには異なるチャンネルを指定します。
②CAN/CAN-FD各側のフレーム種別を選択します。
②Std./Ext.標準ID/拡張IDを選択します。
②CAN ID入力欄CAN IDを16進数で入力します。
②+ボタンGW Informationの設定を一覧へ追加します。最大64件登録できます。
②更新ボタン(循環矢印)一覧で選択している行を、GW Informationの設定で更新します。
②削除ボタン(ごみ箱)一覧で選択している行を削除します。
③GW Latency & Msg. Lost Analyzeゲートウェイ遅延・メッセージ消失解析を実行します。
③GW Msg. Residence Peak Analyzeゲートウェイ滞留解析を実行します。
③Clear登録したフレームの対応を全て削除します。

CAN GW Analyze設定手順​

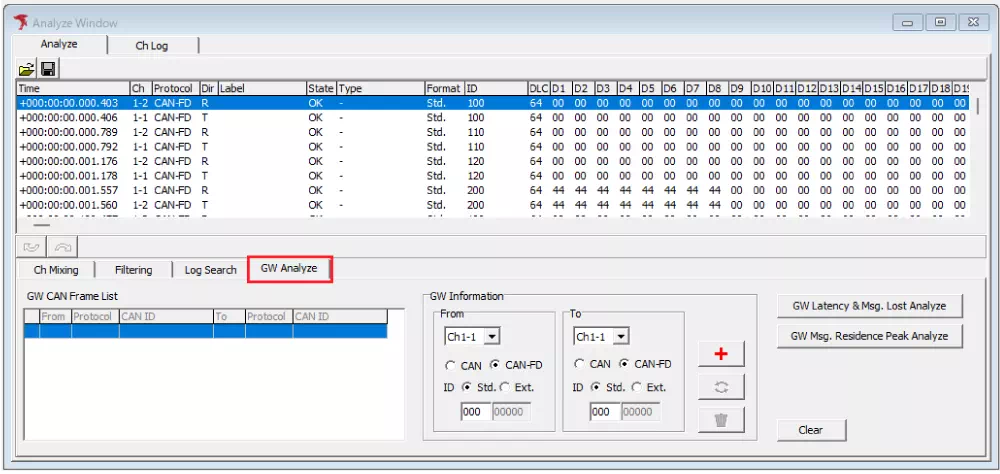

  1. 統合ログでCAN GW Analyzeを開く Ch Mixingで対象のログを統合し、Analyzeタブ下部の「CAN GW Analyze」を選択します。
Analyze Windowの上部Analyzeタブと下部CAN GW Analyzeタブを赤枠で示した画面

図2:CAN GW Analyzeタブの位置。

  1. GW元とGW先のフレームを設定して登録する GW InformationのFromとToに、チャンネル、フレーム種別、ID形式、CAN IDを設定します。+ボタンをクリックしてGW CAN Frame Listへ追加し、対象行にチェックが付いていることを確認します。図3ではFromをCh1-1・CAN-FD・Std. ID 310、ToをCh1-2・CAN-FD・Std. ID 330として登録しています。
GW InformationのFromとToのフレーム条件、追加ボタン、登録済み一覧を赤枠で示した部分図

図3:解析するフレームの対応を登録。

  1. 遅延・メッセージ消失解析を実行する 解析対象の登録行にチェックが付いていることを確認し、「GW Latency & Msg. Lost Analyze」をクリックします。
チェック済みの解析対象行とGW Latency & Msg. Lost Analyzeボタンを赤枠で示した部分図

図4:対象行を確認して遅延・メッセージ消失解析を実行。

  1. 滞留解析を実行する 遅延・メッセージ消失解析の結果をCloseで閉じます。解析対象の登録行にチェックが付いていることを確認し、「GW Msg. Residence Peak Analyze」をクリックすると、滞留フレーム数のピークを解析します。
チェック済みの解析対象行とGW Msg. Residence Peak Analyzeボタンを赤枠で示した部分図

図5:対象行を確認して滞留解析を実行。

どちらの解析も「Analyze Result」ウィンドウに結果を表示します。Closeをクリックすると結果ウィンドウを閉じます。

ゲートウェイ遅延・メッセージ消失解析の画面説明​

「GW Latency & Msg. Lost Analyze」の結果は、Analyze ResultのGateway Analyzeタブに表示されます。

Analyze ResultのGateway Analyzeタブでゲートウェイ遅延・消失解析の結果と時刻欄を赤枠で示した画面

図6:ゲートウェイ遅延・メッセージ消失解析の結果。

図6では最大遅延が10.146 ms、最小遅延が9.593 ms、平均遅延が9.872 ms、Sampleが607です。最大遅延の時刻は+000:00:10.927.690、Lost Timeは-と表示されています。

項目説明
From/ToGW元/GW先のチャンネルを表示します。各側のProtocolとIDにはCAN/CAN-FD、標準ID/拡張ID、CAN IDを表示します。
Max(ms)最大遅延時間を表示します。
Max TimeStamp最大遅延が発生したログのタイムスタンプを表示します。
Min(ms)最小遅延時間を表示します。
Min TimeStamp最小遅延が発生したログのタイムスタンプを表示します。
Ave(ms)平均遅延時間を表示します。
Recv,Ave(ms)GW元の平均受信周期を表示します。
Max Delay Rate最大遅延時間÷GW元の平均受信周期を表示します。
SampleGW元とGW先の組が成立したサンプル数を表示します。
Lost Time最初のメッセージ消失が発生したログのタイムスタンプを表示します。
Target Logタブ解析対象のログを表示します。
Gateway Analyzeタブ解析結果を表示します。
Save表示中の解析結果をCSV形式で保存します。
CloseAnalyze Resultウィンドウを閉じます。

メッセージ消失が発生した場合、Max/Min/Ave/Recv,Ave/Max Delay Rate/Sampleは、最初の消失が発生するまでの解析結果です。

結果から該当ログを確認する​

Max TimeStamp、Min TimeStamp、Lost Timeに時刻が表示されている場合、その値をダブルクリックすると、Target Logタブへ切り替わり、該当行が選択されます。図7は図6のMax TimeStampをダブルクリックした例です。

Analyze ResultのTarget Logタブで解析結果の時刻に対応する選択行を赤枠で示した画面

図7:解析結果からTarget Logの該当行へ移動。

選択行はGW先のCh1-2・ID 330、時刻は+000:00:10.927.690です。直前のGW元Ch1-1・ID 310の時刻+000:00:10.917.544との差が、図6の最大遅延10.146 msと一致します。

ゲートウェイ滞留解析の画面説明​

「GW Msg. Residence Peak Analyze」の結果は、Analyze ResultのGateway Analyzeタブに表示されます。上側がGW先チャンネルごとの結果、下側が登録したフレームごとの結果です。

Analyze Resultのゲートウェイ滞留解析で①上側Ch1-2の結果と②下側Frame別結果を番号と赤枠で示し、各Saveボタンを赤枠で示した画面

図8:ゲートウェイ滞留解析の結果。

図8の①はCh別、②はFrame別の結果です。①のCh表ではCh1-2がGW Frame 1、Peak 1、Peak Time +000:00:00.019.246、Sample 1214です。②のFrame表のCh1-1・ID 310 → Ch1-2・ID 330も、Peak 1、同じPeak Time、Sample 1214と表示されています。

表項目説明
① ChToGW先のチャンネルを表示します。
① ChGW FrameGW対象フレーム数を表示します。
① ChPeakそのGW先チャンネルで滞留したフレーム数の最大値を表示します。
① ChPeak Timeピークが発生したログのタイムスタンプを表示します。
① ChSample滞留数の加算・減算に使用したサンプル数を表示します。
① ChSaveチャンネルごとの結果をCSV形式で保存します。
② FrameFrom/ToGW元/GW先のチャンネルを表示します。各側のProtocolとIDにはCAN/CAN-FD、標準ID/拡張ID、CAN IDを表示します。
② FramePeakそのフレームで滞留したフレーム数の最大値を表示します。
② FramePeak Timeピークが発生したログのタイムスタンプを表示します。
② FrameSample滞留数の加算・減算に使用したサンプル数を表示します。
② FrameSaveフレームごとの結果をCSV形式で保存します。

Target Logタブで解析対象のログ、Gateway Analyzeタブで解析結果を確認します。CloseをクリックするとAnalyze Resultウィンドウを閉じます。
