条件を指定してログを記録する

トリガー機能を使用すると、モニタリング中にあらかじめ設定した下記の条件を検出した際に、ロギングを自動で開始/停止させることができます。

  • 特定のログを検出した時(ログトリガー)
  • 特定のキーを押下した時(キートリガー)
  • 特定のシグナル値が閾値条件を満たした時(シグナルトリガー)

これにより、必要なタイミングに絞って効率的にログを保存できます。

トリガー機能の設定は「Trigger Window」で行います。

トリガーモード​

トリガー条件でログ記録を制御するには、メインツールバーの「Save Log File」をONにします。モードによって開始・停止の動作が変わります。

トリガーモード動作内容
Free Runトリガー機能を無効にします。モニタリングの開始/停止に合わせてロギングを開始/停止します。
Triggered開始条件の成立で記録を開始します。開始条件を設定していない場合は、モニタリングと同時に記録を開始します。記録中に停止条件が成立すると、記録とモニタリングを停止します。
ReTriggered開始条件の成立で記録を開始し、記録中に停止条件が成立すると区間を終了して次の開始を待ちます。完了した記録区間が64に達すると、モニタリングも停止します。
ヒント

開始待ち中に停止条件が成立しても、モニタリングの終了や区間数の加算は行いません。ReTriggeredでは開始条件が必要です。記録を繰り返す場合は停止条件も設定します。開始条件が成立すると、記録区間の開始時刻を記録します。通信ログCSVはモニタリング停止後に区間ごとに出力します。後続の区間に対象CHのログがない場合、その区間のファイルが作成されないことがあります。

記録条件の種類​

条件使用する場面
Signal Trigger信号の値で判定する
Log TriggerフレームのID、CH、データなどで判定する
Key Trigger操作者のキー入力で記録を開始・停止する

同じ開始側または停止側で複数種類を有効にすると、いずれかの条件で動作します。信号条件だけを使う側ではLog TriggerとKey TriggerをOFFにします。

シグナルトリガーの設定​

Signal Windowのアラートは、条件成立・復帰の通知と履歴確認に使用します。アラートをONにするだけでは、ログ記録の開始・停止条件にはなりません。

  1. モニタリングを停止し、Signal Catalogで対象信号を使用するSetへ追加します。CHを割り当て、そのSetをCurrent Setにします。
  2. Trigger WindowのTrigger ModeをTriggeredまたはReTriggeredにします。
  3. Start Signal TriggerまたはStop Signal TriggerのSelect Signalを開きます。
  4. Current Setの候補から、CHを割り当てた数値のバスシグナルを選びます。派生、ASCII、CH未割当など、選択できない候補は画面の理由を確認します。
  5. Condition(Above/Below)、Threshold、Hysを設定し、OKで確定します。比較に使うのは定義に従って変換した数値です。係数・オフセットがある場合は物理値の単位で入力します。
  6. 使用するStart Signal Trigger/Stop Signal TriggerをONにします。Save Log FileをONにし、保存先を指定してモニタリングを開始します。
開始条件に選択したSimulated_RPM_demoの行。CH1-1、CAN-FD、ID 0x310、Start 16、Length 16、単位rpm

図1a:Select Signalで対象の信号を選択。

図1aは入力候補一覧の画面例です。2行目の Simulated_RPM_demo を選択します。1行目の目標回転数と区別するには、信号名とStart列を確認します。実回転数の行はCH1-1、ID 0x310、Start 16、Length 16、Unit rpmです。

Triggeredを選択し、StartとStop Signal TriggerのSimulated_RPM_demo CH1-1 ID0x310、開始Above2200、停止Below1800、Hys各100を赤枠で示した実設定

図1b:実回転数による記録開始・停止の設定。

図1bはFanDemoのSimulated_RPM_demoを使った実設定です。対象はCH1-1・CAN FD・ID 0x310、開始ビット16・信号長16ビット、単位rpmです。Triggeredを選択し、Start/StopのSignal TriggerをON、Log TriggerとKey TriggerをOFFにしています。

設定側比較条件と復帰幅
Start Signal TriggerAbove
Threshold:2200 rpm
Hys:100 rpm
Stop Signal TriggerBelow
Threshold:1800 rpm
Hys:100 rpm

これらは設定した閾値です。監視中にValuesへ表示される撮影時の現在値や、記録されたCSVの境界値とは区別します。以下のSpeedは判定方法を説明する計算例で、図1bとは信号と単位が異なります。

閾値とHys​

Condition待機中に成立する値成立後、次の判定に備えて再び待機する値
AboveThreshold以上ThresholdからHysを引いた値より小さい
BelowThreshold以下ThresholdにHysを加えた値より大きい

最初から条件を満たす有効なフレームを受信すると、その時点で成立します。一度成立すると、再び待機する値を受信するまで同じ条件では成立しません。CH・ID・方向・長さなどが一致しないフレームや無効値は、この状態を変更しません。

例えばサンプルDBCのSpeedをAbove、Threshold 10 km/h、Hys 2 km/hに設定します。

受信時刻の例Speed判定
0.0秒10 km/h初回成立
0.1秒8 km/h再待機の境界と同じなので待機しない
0.2秒7.5 km/h次の成立に備えて待機
0.3秒10 km/h再成立

この表は同じ条件の判定例です。実際の記録動作は開始側・停止側の設定とトリガーモードに従います。

選択時の信号定義とCHはTrigger Settingに記録されます。Current Setの切替や、信号定義・CH割当の変更後は、Select Signalで使用する条件を確認し直してください。

基本操作​

ログトリガーの設定手順​

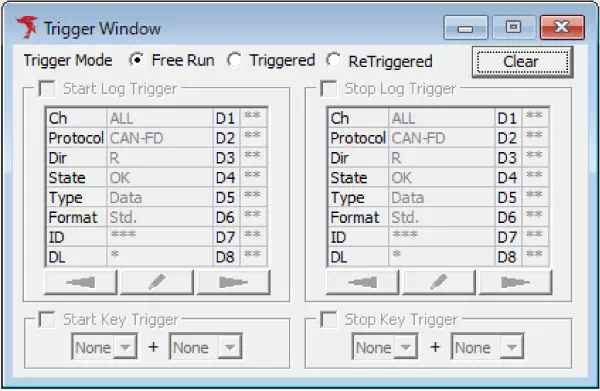

1. Trigger Windowを開く
メニューやツールバーから「Trigger Window」を選択します。

Start/StopのLog、Key、Signal Triggerを備えたTrigger Window。Free Run選択中

2. トリガー機能を有効にする
「Trigger Mode」で、ラジオボタンの選択肢から「Triggered」または「ReTriggered」を選択します。これによりトリガー機能が有効となり、以下の項目が設定可能になります。

  • Start Log Trigger
  • Stop Log Trigger
  • Start Key Trigger
  • Stop Key Trigger
  • Start Signal Trigger
  • Stop Signal Trigger

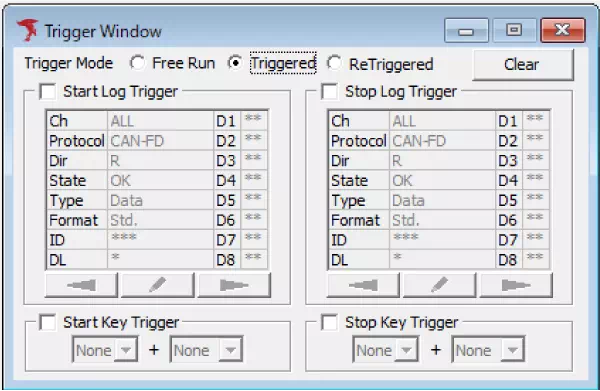

Triggeredを選択した現行Trigger Window。下段にStart/Stop Signal Triggerを表示

上記の例では「Triggered」を選択しています。

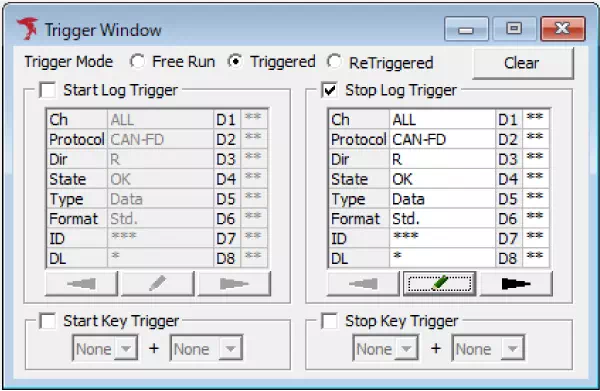

3. 開始ログトリガーまたは停止ログトリガーを有効にする
「Start Log trigger」または「Stop Log Trigger」のチェックボックスをONにします。これにより開始ログトリガーまたは停止ログトリガーが有効となります。

Log Trigger 3

上記の例では、停止ログトリガーを有効にするため、「Stop Log Trigger」のチェックボックスをONにしています。

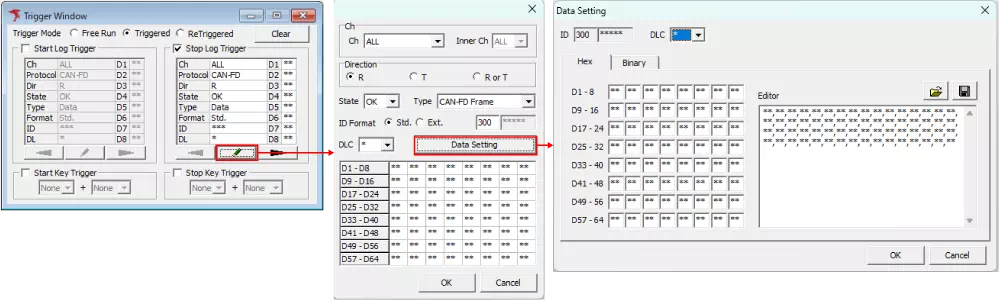

4. Trigger Settingダイアログを開く
手順3でチェックボックスをONにした枠内にあるEditボタンをクリックするか、トリガー条件表示エリアをダブルクリックします。これにより、Trigger Settingダイアログが表示されます。

Log Trigger 4

5. ログトリガー条件を設定する
Trigger Settingダイアログで、ログトリガー条件(プロトコル、チャンネル、送受信方向など)を設定します。

Log Trigger 5

上記の例では、プロトコルがCAN FD、IDが300Hのフレームの受信を停止ログトリガーの条件に設定しています。

ヒント

「Trigger Setting」ダイアログの詳細については「Log Trigger設定ダイアログの画面説明」を参照してください。

6. ログトリガー条件を登録する
Trigger SettingダイアログのOKボタンをクリックします。
これにより設定したログトリガー条件が登録され、「Trigger Window」のトリガー条件表示エリアに表示されます。

7. モニタリングを行う
モニタリングを開始すると、設定したトリガー条件の検出に合わせて、ロギングを開始または停止します。

Key Trigger設定手順​

1. Trigger Windowを開く
メニューやツールバーから「Trigger Window」を選択します。

Trigger WindowのFree Run表示。Key Triggerは左右中央、Signal Triggerは下段

2. トリガー機能を有効にする
「Trigger Mode」で、ラジオボタンの選択肢から「Triggered」または「ReTriggered」を選択します。これによりトリガー機能が有効となり、以下の項目が設定可能になります。

  • Start Log Trigger
  • Stop Log Trigger
  • Start Key Trigger
  • Stop Key Trigger
  • Start Signal Trigger
  • Stop Signal Trigger

Triggeredを選択した現行Trigger Window。中央にStart/Stop Key Triggerを表示

上記の例では「Triggered」を選択しています。

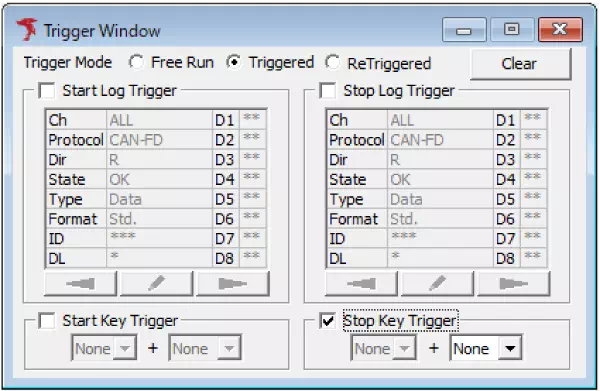

3. 開始キートリガーまたは停止キートリガーを有効にする
「Start Key trigger」または「Stop Key Trigger」のチェックボックスをONにします。これにより開始キートリガーまたは停止キートリガーが有効となります。

Key Trigger 3

上記の例では、停止キートリガーを有効にするため、「Stop Key Trigger」のチェックボックスをONにしています。

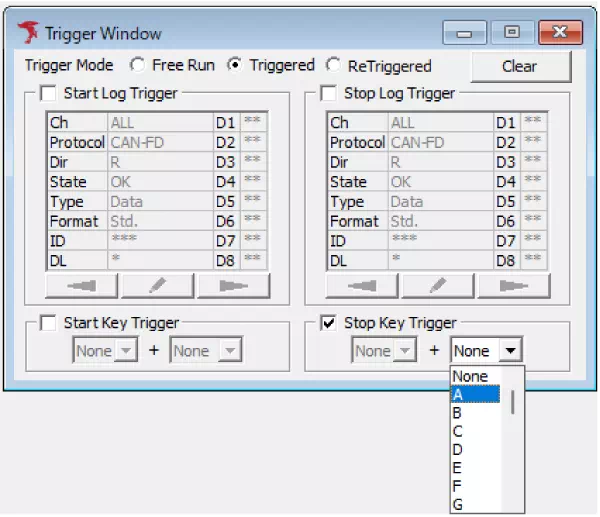

4 キートリガー条件を設定する
メインキーとサブキーのプルダウンメニューで、キートリガーの条件とするキーを設定します。

Key Trigger 4

上記の例では、Spaceキーを停止キートリガーの条件に設定しています。

ヒント

キートリガー条件の設定の詳細については「Key Triggerの画面説明」を参照してください。

5. モニタリングを行う
モニタリングを開始すると、設定したトリガー条件のキー入力に合わせて、ロギングを開始または停止します。

Trigger Windowの画面説明​

Trigger Mode、Start/Stop Log Trigger、Start/Stop Key Trigger、Start/Stop Signal Triggerを表示したTrigger Window

図はFree Runを選択した状態です。上段がLog Trigger、中央がKey Trigger、下段がSignal Triggerで、左側が開始条件、右側が停止条件です。信号はまだ選択されていません。条件を設定する場合はTriggeredまたはReTriggeredに切り替えます。

項目説明
Trigger Modeトリガー動作モードを選択します。
• Free Run:トリガー無効
• Triggered:条件を満たしたら1回だけ動作
• ReTriggered:条件を満たすたび繰り返し動作
Start Log Triggerログデータ受信をトリガーにログ記録を開始。
チェックを入れると有効化。
Stop Log Triggerログデータ受信をトリガーにログ記録を停止。
チェックを入れると有効化。
Start Key Trigger指定キー入力をトリガーにログ記録を開始。
チェックを入れると有効化。
Stop Key Trigger指定キー入力をトリガーにログ記録を停止。
チェックを入れると有効化。
Start Signal Trigger/Stop Signal Trigger信号の閾値条件でログ記録を開始/停止します。対象信号はSelect Signalで選びます。
Clear ボタン設定したすべてのトリガー条件をリセット(削除)します。

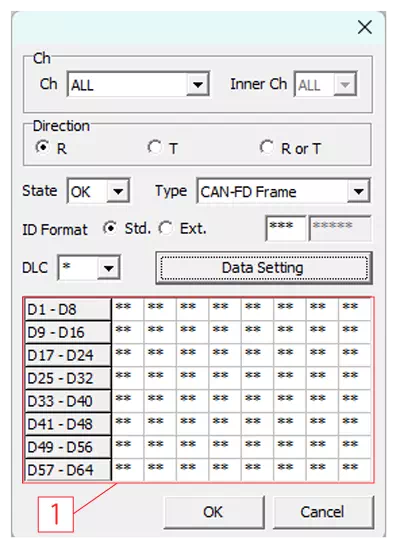

Log Trigger設定ダイアログの画面説明​

トリガー検出対象のログの条件設定を行います。

Log TriggerSetting
項目説明設定値
Chトリガー対象とするCh(MicroPeckerX単位)以下のプルダウンから選択できます。
ALL / 1 / 2 / 3 / 4
InnerChトリガー対象とするCh(MicroPeckerX内部Ch)以下のプルダウンから選択できます。
ALL / 1 / 2
Direction送受信フレームを指定R:受信フレーム / T:送信フレーム / R or T:送受信両方
State正常フレーム、またはエラーフレームを指定以下のプルダウンから選択できます。
OK / NG
Type対象フレームの種別を指定以下のプルダウンから選択できます。
[Status : OK選択時]
・CAN-FD Frame
・CAN Data Frame
・Remote Frame
[Status : NG選択時]
・All Error
・Bus Error
・Error Warning
・Error Passive
・Bus Off Entry
・Bus Off Recovery
・Overload
・Bus Lock
・Arbitration Lost
・Stuff Error
・Form Error
・Ack Error
・CRC Error
・Recessive Bit Error
・Dominant Bit Error
・Ack Delimiter Error
ID FormatCAN IDの指定CAN IDの標準(Std.)、または、拡張(Ext.) を選択します。
CAN IDは、Hexにて表記します。アスタリスク(*)入力の場合はCAN IDの判定は行いません。
DLCCANデータ長アスタリスク(*)入力の場合はDLCの判定を行いません。
Data SettingボタンData Settingダイアログを開く-
[1]データ部Data Settingダイアログで設定したデータを表示します。

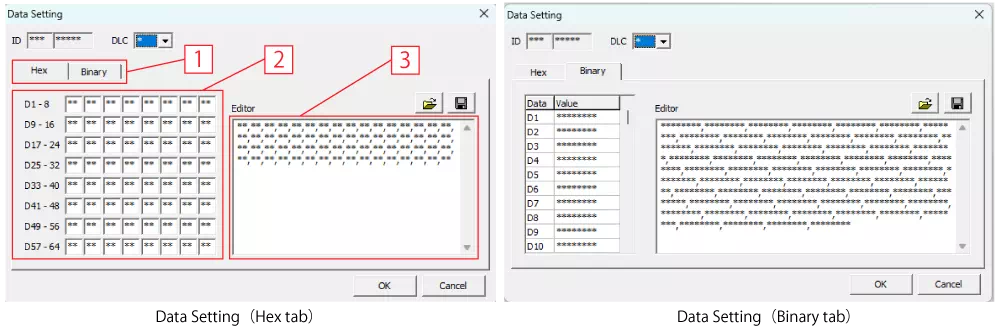

Data Settingダイアログの画面説明​

Log Trigger設定ダイアログのData Settingボタンをクリックすると、Data Settingダイアログが表示されます。
トリガー検出対象ログのデータ条件設定を行なうことができます。設定画面は、Hex(16進数)とBinary(2進数)の表記をタブで変更できます。

Log Trigger DataSetting
項目説明詳細説明
IDCAN IDData SettingではCAN IDの編集はできません。
DLCデータ長DLCの設定情報に合わせて[2][3]のデータ設定領域の表示が変更します。
アスタリスク(*)入力の場合はDLCの判定を行いません。
[1]Hex/Binary表示切り替えタブデータ表示をHex/Binaryに切り替えできます。
[2]1byteごとのデータ設定領域(※1)1マスが1byte表記でデータ設定が可能です。左上のマスがData1になります。
アスタリスク(*)入力の場合はデータの判定を行いません。
[3]Editor領域(※1)1byteをカンマ区切り表記でデータ設定が可能です。
アスタリスク(*)入力の場合はデータの判定を行いません。
設定内容をCSVファイルとして保存、読み出しが可能です。
LoadボタンボタンData Setting設定ファイル読み込みData Settingで保存したCSVファイルを読み込みます。
SaveボタンボタンData Setting設定ファイル保存Data Settingの設定内容をCSVファイルに保存します。保存対象は[3]の設定情報となります。

※1: データ設定は、[2][3]のどちらでも変更可能です。[2][3]は設定表示を連動しています。

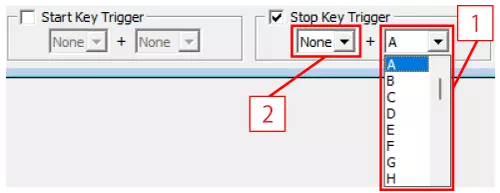

Key Triggerの画面説明​
key Trigger Setting
項目説明詳細説明
[1]メインキー設定トリガーとするキーを設定できます。
使用できるキー:0~9、A~Z、F1~F12、SPACEキー
[2]サブキー設定メインキーと組み合わせるサブキーを設定できます。
使用できるキー:Shift、Ctrl、Altキー

記録結果を確認する​

開始条件成立前の待機、開始、停止はステータスバーで確認できます。停止後、指定した保存先の通信ログで、対象のCH・時間・フレームを確認します。TriggeredとReTriggeredの終了条件はトリガーモードを参照してください。

図1bの設定で停止後、Signal AnalysisのMonitor buffer(trigger intervals 1)を解析し、Export CSVの範囲をSelected trigger intervalにすると、記録区間を確認できます。図2は信号値CSVの出力範囲を確認する画面です。

Export Signal CSVのSelected trigger intervalで+000:00:08.084.160から+000:00:38.999.996、end excludedを表示し、CH1のSimulated_RPM_demoを選択した画面

図2:記録された1区間を信号値CSVの出力範囲で確認。

区間の開始は+000:00:08.084.160、終了は+000:00:38.999.996で、時間差は30.915836 sです。信号値CSVでは、画面のend excludedのとおり終了時刻を含まない範囲で出力します。

Save Log Fileで自動保存したCH1-1の通信ログCSV(Offset 0)では、先頭と末尾はいずれもCH1-1・ID 0x310の受信フレーム(R)でした。D3・D4はLittle Endianの16ビット値として実回転数に対応します。

  • 先頭:Timeは+000:00:08.084.160。D3・D4は98 08、実回転数は2200 rpmです。
  • 末尾:Timeは+000:00:38.999.996。D3・D4は06 07、実回転数は1798 rpmです。

この通信ログCSVには末尾の停止フレームが含まれています。設定した開始閾値は2200 rpm、停止閾値は1800 rpmで、実記録の停止値は1798 rpmです。信号値CSVの選択範囲と、通信ログCSVの境界をそれぞれ確認します。

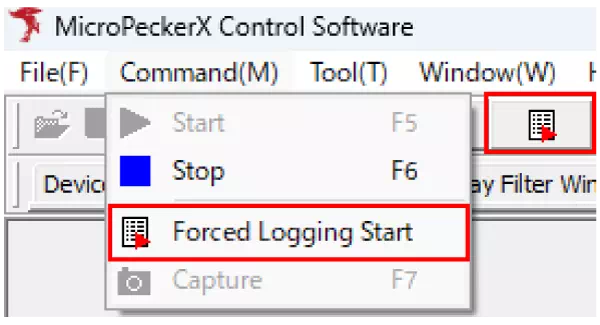

ロギング強制開始​

ロギング開始トリガー検出前に強制的にロギングを開始することができます。
メニューバーの「Command」→「Forced Logging Start」を選択してください。
ツールバーのForced Logging Startボタンボタンでも、強制的にロギングを開始できます。

Force Logging Start

ステータスバー表示​

トリガー待機中、記録中、停止後の状態をステータスバーに表示します。図3〜5は図1bのSignal Trigger設定で確認した実画面です。

この画面ではSignal Triggerを使用した場合も、Last Trigger欄が[Log] Logging Start/[Log] Logging Stopと表示されます。[Log]の表記だけでLog Triggerの設定と判断せず、図1bの有効な条件で区別します。現在の動作状態は左側のStatusを確認してください。

撮影時のValuesは、待機中が1451 rpm(+000:00:02.464.888)、記録中が2491 rpm(+000:00:10.263.866)でした。これらは撮影時の現在値です。設定閾値は図1b、開始・停止時の実記録値は記録結果で照合します。

待機中(ロギング開始トリガー条件検出待ち状態)​

開始待機中のステータスバー。Wait Start TriggerとLast Triggerの[Log] Logging Stopを赤枠で示した画面

図3:開始条件の成立を待つWait Start Trigger。

Last Triggerは最後に表示されたトリガー情報です。図3の[Log] Logging Stopは、現在が開始待機中であることを示す左側の表示とは分けて確認します。

ロギング開始​

記録中のステータスバー。LoggingとLast Triggerの[Log] Logging Startを赤枠で示した画面

図4:開始条件の成立後にLoggingを表示。

ロギング停止​

停止後のステータスバー。Setting、Logging Complete.、Last Triggerの[Log] Logging Stopを赤枠で示した画面

図5:停止・保存完了後の表示。

図1bのTriggered設定では、停止条件が成立すると記録とモニタリングが停止し、図5ではSettingとLogging Complete.が表示されています。

ロギング開始トリガー、停止トリガー検出時はステータスバーに発生したトリガー情報が表示されます。
