フレーム周期解析機能

本機能はフレーム間の時間間隔を調べます。信号の値の時間変化はSignal Analysis、信号の無受信通知はアラートを使用します。

フレーム周期解析機能は、「Analyze Window」で表示中のログから指定のCAN IDのフレーム周期を計測します。
以下のフレーム周期解析を行なうことができます。

  • フレームの最大送信間隔
  • フレームの最小送信間隔
  • フレームの平均送信間隔

フレーム周期解析機能は、Analyze Windowの Ch Logタブ 内の「CAN Frame Analyze」で使用できます。解析結果ウィンドウのタブ名は「Frame Analyze」です。

CAN Frame Analyzeタブの画面説明​

CAN Frame AnalyzeタブのCAN Frame ListとFrame Information。CAN FD、標準ID 310を登録した例
項目説明
CAN Frame List解析対象のCAN IDリストを表示します。チェックボックスのON/OFFで解析有効/無効の選択ができます。
Frame Information解析対象のCAN IDの登録をします。
CAN / CAN-FDCAN/CAN FDフレーム種別を選択します。
Std. / Ext.標準ID(Std.)/拡張ID(Ext.)を選択します。
CAN ID入力欄CAN ID(Hex)を入力します。
PlusボタンFrame Informationで設定したCAN IDをCAN Frame Listに登録します。登録できるCAN IDは最大64個となります。
RefreshボタンCAN Frame Listで選択しているCAN IDをFrame Informationで設定したCAN IDに更新します。
TrashボタンCAN Frame Listで選択しているCAN IDを削除します。
Frame Cycle AnalyzeボタンCAN Frame Listの解析対象CAN IDのフレーム周期解析の実行、解析結果を表示します。
ClearボタンCAN Frame Listの解析対象CAN IDを全て削除します。

CAN Frame Analyze設定手順​

  1. CAN Frame Analyzeタブを開く

「Ch Log」ビューで「CAN Frame Analyze」タブを選択します。

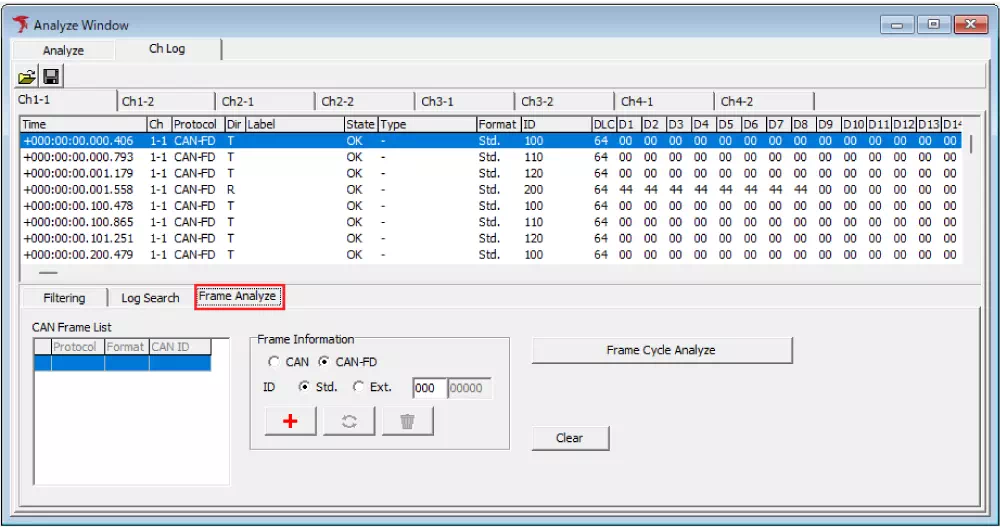

Analyze WindowのCh Log内でCAN Frame Analyzeタブを開いた現行画面
  1. 解析対象CAN IDを設定
    Frame Informationに解析対象のCAN ID情報を設定します。
    設定したCAN IDは、Plusボタン ボタンをクリックすると、CAN Frame Listに登録されます。
受信済みログのID 0x310をCAN FD・標準IDとしてCAN Frame Listへ登録した例
  1. フレーム周期解析を実行
    「Frame Cycle Analyze」ボタンをクリックすると、「Analyze Result」ウィンドウに結果が表示されます。次の図と表で各項目を確認します。

フレーム周期解析結果の画面説明​

図はCh 1-1のCAN FD・標準ID 0x310を解析した実測例です。平均間隔は19.997 ms、最大は20.268 ms、最小は19.725 msです。

Ch 1-1、CAN FD標準ID 0x310の周期解析結果。1は統計一覧、2は表示タブ、3はSave、4はClose
No.項目説明
[1]ProtocolCAN/CAN FDフレーム種別を表示します。図はCAN-FDです。
Format標準ID(Std.)/拡張ID(Ext.)を表示します。図はStd.です。
IDCAN IDを16進数で表示します。図の310は0x310です。
Max(ms)フレームの最大間隔を表示します。図は20.268 msです。
Max TimeStamp(※)最大間隔が出現したログ上のタイムスタンプです。図は+000:00:26.680.952です。
Min(ms)フレームの最小間隔を表示します。図は19.725 msです。
Min TimeStamp(※)最小間隔が出現したログ上のタイムスタンプです。図は+000:00:39.418.965です。
Ave(ms)フレームの平均間隔を表示します。図は19.997 msです。解析対象がSample件の場合、Sample−1区間で計算します。
Sample解析対象の同一CAN IDのフレーム数です。図は2,205フレームで、平均の計算対象は2,204区間です。
[2]Target Logタブ解析対象のログを表示します。
Frame Analyzeタブフレーム解析結果を表示します。
[3]SaveボタンFrame Analyze Resultの表示内容をCSV形式でファイル保存します。
[4]CloseボタンAnalyze Resultウィンドウを閉じます。

※: タイムスタンプの項目をダブルクリックすると、Target Logタブを開き、該当ログを表示します。
