フィルタ表示機能

本ページのフィルタはフレームの表示対象を絞る機能です。信号のCatalog登録、Set所属、CH割当、Values/Graphの表示対象はSignal CatalogとSignal Windowで別に確認します。

フィルタ表示機能は、「Monitor Window」や「Each ID Window」で表示するフレームを絞り込む機能です。 「Display Filter Window」で設定を行います。

  • 表示対象の選択
    フレームの CAN ID の個別指定の他、範囲設定や除外設定など、細かい条件でフィルター可能。

これにより、大量のデータの中から必要なフレームだけを素早く確認できます。

Display Filter Windowの画面説明​

図1は、Ch1-1に標準ID 310(16進数)の条件を設定した例です。①でチャンネルを選び、②でフィルタ全体、③で各条件の有効/無効を設定します。

Display Filter Windowの5領域。チャンネル選択、全体設定、条件一覧、条件操作、ID Testを番号で表示

図1:Display Filter Windowの各領域。

番号項目説明
①チャンネル選択フィルタを設定するチャンネルを選択します。図1ではCh1-1を選択しています。
②Filter Enabled/Mask Error Frame/ClearFilter Enabledで選択チャンネルのフィルタ全体を有効/無効にします。Mask Error FrameをONにするとエラーフレームを表示しません。Clearは選択チャンネルのフィルタ条件をすべて削除します。
③条件一覧と上下移動Format、Logic、ID1、ID2を確認します。各行のチェックボックスで条件を有効/無効にし、上下ボタンで選択条件を移動します。
④追加・編集・コピー・削除+ボタンで条件を追加し、編集ボタンで選択条件のDisplay Filter Settingダイアログを開きます。コピーと削除は選択した条件に適用します。
⑤ID Test入力したIDが有効な条件に一致するか確認します。Checkをクリックすると、いずれかに一致する場合はMatch、一致しない場合はNot Matchを表示します。

Filter EnabledをONからOFFへ切り替えると、ID Test欄は非表示になります。

Display Filter設定手順​

  1. Display Filter Windowを開き、チャンネルを選ぶ

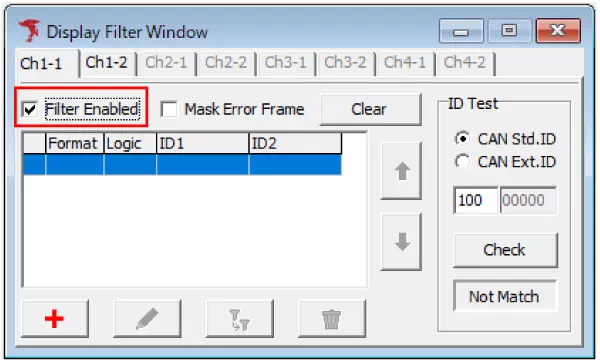

    メニューやツールバーから「Display Filter Window」を開き、Ch1-1を選択してFilter EnabledをONにします。
  2. フィルタ条件を追加する

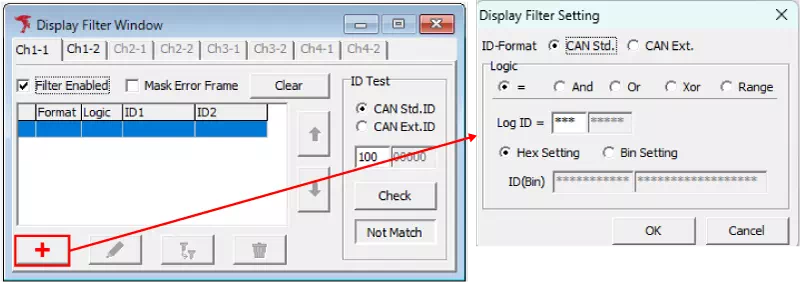

    図1の④にある+ボタンをクリックして、Display Filter Settingダイアログを開きます。既存条件を変更する場合は、条件行を選択して編集ボタンをクリックします。
  3. 標準ID 310の条件を設定する
    ID-FormatをCAN Std.、Logicを=にします。Hex Settingを選び、Log ID =の入力欄に310を入力します。ID(Bin)には01100010000が表示されます。内容を確認してダイアログを確定します。
Display Filter SettingでID-Format CAN Std.、Logic =、Hex SettingのLog ID 310とID(Bin) 01100010000を設定

図2:標準ID 310の一致条件を設定。

Display Filter Settingダイアログでは、次のLogicを選択できます。表中のLog IDは判定対象フレームのIDです。

Logic論理演算式説明用途 & 例
=Log ID = ID1ログレコードの ID が ID1 と完全に一致する場合にマッチ。
Hex/Bin 設定に合わせて指定。
ワイルドカード * も使用可。
用途:特定の ID だけを表示
例:Log ID = 0x310 → ID が 0x310 のフレームのみ表示(図2の設定)
And(Log ID & ID1) = ID2Log ID と ID1 のビット演算(AND)結果が ID2 と一致する場合にマッチ。用途:このビットだけ必ず 1 かをチェック
例:(Log ID & 0x040) = 0x040 → ビット 0x040 が立っているものだけ表示
Or(Log ID | ID1) = ID2Log ID と ID1 のビット演算(OR)結果が ID2 と一致する場合にマッチ。用途:指定ビット以外が0のIDをまとめて表示
例:(Log ID | 0x030) = 0x030 → 0x000、0x010、0x020、0x030がマッチ。0x030に含まれないビットが1のIDはマッチしません。
Xor(Log ID ^ ID1) = ID2Log ID と ID1 のビット演算(XOR)結果が ID2 と一致する場合にマッチ。用途:指定ビットを反転した結果を比較
例:(Log ID ^ 0x020) = 0x330 → 0x310 ^ 0x020 = 0x330となるID 0x310がマッチ
RangeLog ID = ID1 ~ ID2Log ID が ID1 から ID2 の範囲内にある場合にマッチ。用途:ID の範囲をまとめて表示
例:Log ID = 0x100 ~ 0x1FF → 0x100 ~ 0x1FF のすべて表示

Or、Xorを使用する際は、ID TestのCheckで意図通りにマッチするか確認してください。

  1. 条件行とFilter EnabledをONにする
    条件一覧でFormatがStd.、Logicが=、ID1が310、ID2が空欄であることを確認します。追加した条件行のチェックボックスとFilter Enabledの両方をONにします。図3ではMask Error FrameはOFFです。
Ch1-1のFilter Enabledと標準ID 310の条件行がともにON、Mask Error FrameがOFFの設定画面

図3:フィルタ全体と条件行を有効にした設定。

  1. 有効/無効の設定を確認する

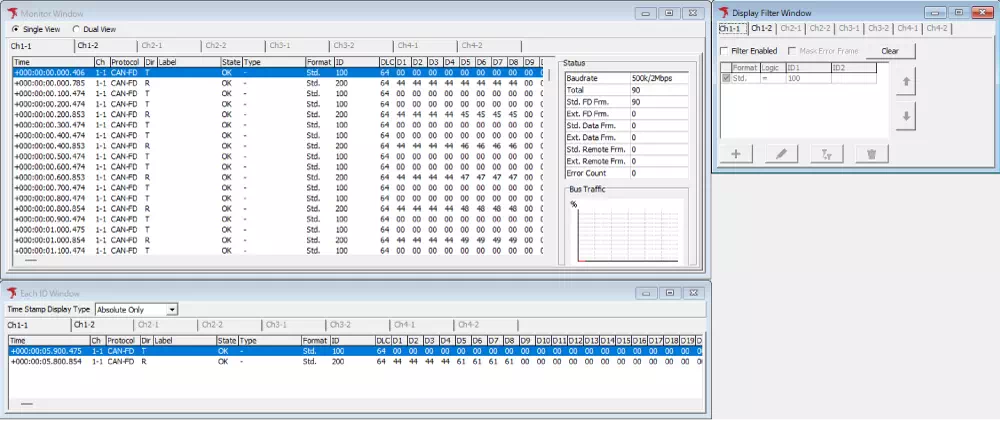

    Filter EnabledをOFFにすると、条件を保持したまま選択チャンネルの表示フィルタを無効にできます。図4は、図3からFilter EnabledをOFFにした設定画面です。条件行のチェックは灰色で保持され、右側のID Test欄は非表示になります。表示を絞り込むときは、Filter Enabledを再びONにします。
Ch1-1のFilter EnabledがOFFで、標準ID 310の条件行チェックが灰色で保持され、右側のID Test欄が非表示になった設定画面

図4:条件を保持してフィルタ全体を無効にした設定。

  1. モニタリングを開始する

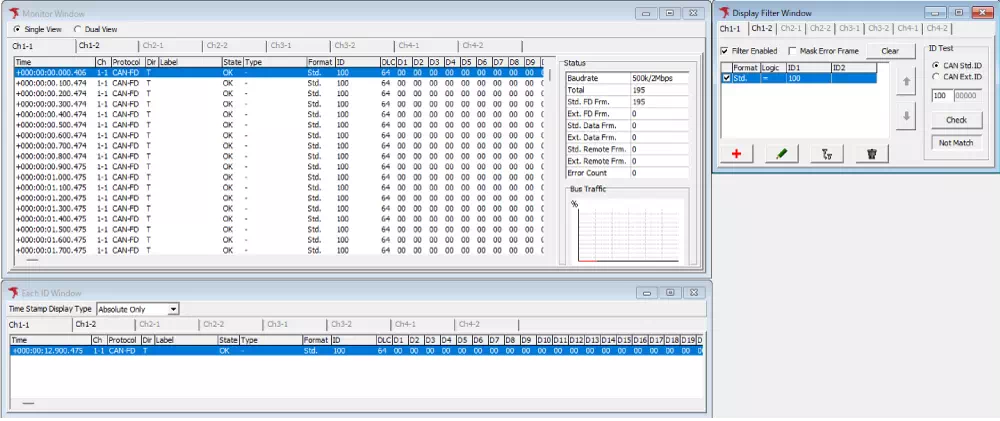

    Filter Enabledと条件行がともにONのとき、「Monitor Window」や「Each ID Window」の正常フレームは設定したID条件で絞り込まれます。図3の設定では標準ID 310が表示対象です。エラーフレームも除外するにはMask Error FrameをONにします。Analyze Windowやログファイルには、Display Filterのフィルタ設定は適用されません。

本例の実機受信IDはCh1-1が310、Ch1-2が330です。フィルタは選択チャンネルごとに設定するため、対象チャンネルとIDを照合してください。図3と図4は設定の有効/無効を比較する画面です。

フィルタIDのチェック機能​

Display Filter WindowのID Testでは、入力したIDが有効なID条件のいずれかに一致するかを確認できます。エラーフレームの表示はMask Error Frameで設定します。

使用方法

  1. Ch1-1を選び、Filter Enabledと標準ID 310の条件行をONにします。
  2. ID TestでCAN Std.IDを選び、入力欄に16進数の310を入力してCheckをクリックします。図5ではMatchになります。
Ch1-1の標準ID 310条件に対し、ID TestのCAN Std.IDで310を入力してMatchと表示した画面

図5:ID Testで310の一致を確認。

  1. 同じ条件のまま、ID Testの入力を330に変更してCheckをクリックします。図6ではNot Matchになります。
Ch1-1の標準ID 310条件に対し、ID TestのCAN Std.IDで330を入力してNot Matchと表示した画面

図6:ID Testで330の不一致を確認。

表示結果説明
Match有効なフィルタ条件のいずれかに合致
Not Matchどのフィルタ条件にも合致しない

ID Testは入力した任意のIDとフィルタ条件を照合する機能です。図6の330は条件の不一致を確認するテスト入力で、Ch1-1での受信を示すものではありません。
