オプション設定
Optionダイアログでは、モニタリング、ログ表示、ロギング等に関する細かな動作を調整できます。
オプション設定手順
- Optionダイアログを開く

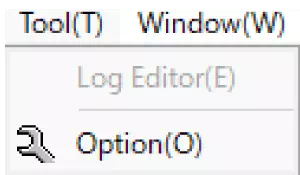

メニューの「Tool」から「Option」を選択すると、Optionダイアログを表示します。また、ツールバーの
ボタンをクリックしても、Optionダイアログを開くことができます。
- オプション設定を変更する
Optionダイアログで任意の設定を変更します。「OK」ボタンをクリックすると、変更内容が反映されます。

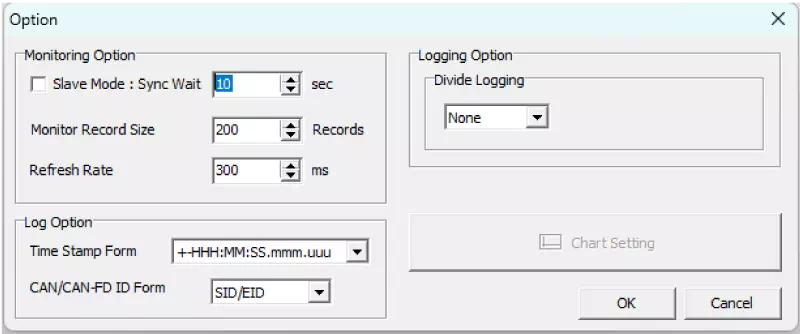

Optionダイアログの画面説明
| 項目 | 説明 | 設定値 | |
|---|---|---|---|
| Monitoring Option | Slave Mode(※1) | MicroPeckerXとMicroPeckerを時刻同期する際、または、2台のPCを使って複数のMicroPeckerXを時刻同期する際に、スレーブ動作の有効/無効を設定します。 | デフォルト：無効 設定値：有効/無効 |
| Sync Wait | Slave Mode有効時、同期信号を待つ最大時間を秒単位で指定します。 | デフォルト：10秒 設定値：1秒-60秒の範囲 | |
| Monitor Record Size | Monitor Window が保持・表示するフレーム数の上限を設定します。 | デフォルト：200行 設定値：100行-1000行の範囲 | |
| Refresh Rate | GUIアプリケーション各ウィンドウの画面再描画の間隔（表示更新タイミング）を設定します。 | デフォルト：300ミリ秒 設定値：100ミリ秒-1000ミリ秒の範囲 | |
| Log Option | Time Stamp Form(※2) | ログ上のタイムスタンプ書式を設定します。 | デフォルト：+HHH:MM:SS.mmm.uuu 設定値は以下の2種類から選択できます。 ・+HHH:MM:SS.mmm.uuu ・+SSSSSSS.mmmuuu |
| CAN/CAN-FD ID Form(※2) | CAN IDの表示形式を設定します。 | デフォルト：SID/EID 設定値は以下の2種類から選択できます。 ・ALL ID：29bit 連続数値で表示 ・SID/EID：標準ID（SID）／拡張ID（EID）を分離表示 | |
| Logging Option | Divide Logging | ログファイルの自動分割保存を設定します。 | デフォルト：None 設定値は以下の4種類から選択できます。 ・None：分割無し ・FileSize：ログファイルサイズによる自動分割保存、MB単位(1MB-4,095MB)で設定 ・Record：ログレコード数による自動分割分割、Recode単位(100行-2,500,000行)で設定 ・Time：経過時間による自動分割保存、秒単位(1秒-3,600秒)で設定 |
| Chart Setting(※3) | グラフの表示設定ができます。 | ー | |
※1: 時刻同期マスタ側でモニタリングを開始すると、Slave Mode側は自動的にモニタリングを開始します。
また、時刻同期マスタがモニタリングを停止すると、Slave Mode側も自動的にモニタリングを停止します。（停止タイミングには数10msの誤差があります）
※2: ログファイルにも設定が反映されます。別の設定で保存されたログファイルを読み込んだ場合は、自動で現在の設定に補正されます。
※3: Chart Setting機能は、開発中のため使用できません。
