フレーム監視とログ記録を始める
フレームのID・DL・Dataを確認するだけなら、Catalogやシグナル定義は不要です。通信設定を確認し、Start→受信フレーム確認→Stopの順に操作します。信号値で確認する場合はシグナル監視、条件を指定して記録する場合はトリガー設定へ進んでください。ログを残すときはSave Log Fileと保存先を確認します。
フレームの表示フィルタと、信号のSet所属・CH割当・表示先は個別に設定します。
機能概要
MicroPeckerX CAN FD Analyzer のモニタリング機能では、接続されたCAN/CAN FDバスのフレームデータをリアルタイムで取得・表示できます。
| 機能 | 説明 |
|---|---|
| リアルタイム同時監視 | 接続された最大8チャンネルのデータを同時にモニタリングできます。 |
| ログファイル出力 | Save Log FileがONの場合は、モニタリング停止後、記録区間のデータを指定フォルダへCSV形式で出力します。 |
| 表示モード切替 | Monitor Windowでは、1チャンネルの送受信データと通信ステータスを表示する「Single View」と、2チャンネルの送受信データを並べて表示する「Dual View」の2種類を、状況に合わせて切り替えられます。 |
| IDごとの最新データ表示 | Each ID Windowでは、IDごとに最新の正常なCAN/CAN FDフレームを表示します。No BRSフレームはMonitor Windowで確認します。 |
| フィルター表示 | 送受信データの中から、特定の条件に合致するデータのみに絞り込んで表示できます。 |
| ラベル表示 | 送受信データの中から、特定の条件に合致するデータに任意のラベルを付与し、文字や背景の色を変更して強調表示させることができます。 |
| トリガー機能 | 設定した条件に合わせてログの記録区間を自動で開始・終了できます。 |
これにより、複数バスの状況を効率的に監視し、必要なデータを瞬時に把握できます。
なお、本章では、モニタリングとロギングを以下の定義で使用しています。
| 項目 | モニタリング(または、モニタ) | ロギング |
|---|---|---|
| 動作 | 送受信データを取得し、画面にリアルタイムで表示します。 | トリガーモードと開始・停止条件に応じて記録区間を決めます。 |
| データ保存 | 監視中の取得データは一時ファイル(DAT)へ記録します。 | Save Log Fileをオンにすると、監視停止後、データのある記録区間ごとに通信ログCSVを出力します。 |
基本操作
1. モニタリングを開始
「Command」→「Start」を選ぶと監視を開始します。ツールバーの
ボタン、またはF5キーでも同じ操作ができます。

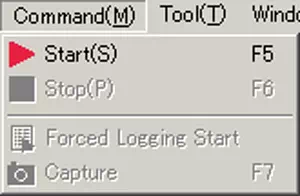

図1 監視を開始するStart(F5)。
ログを保存する場合は、開始前にログ保存ツールバーで「Save Log File」をオンにします。Free Runでは監視と同時に記録が始まります。Triggeredで開始条件を設定すると、監視が始まってフレームが表示されても、記録は「Wait Start Trigger」で待機します。開始条件が成立すると「Logging」に変わり、その時点から記録区間が始まります。トリガーモードとステータス表示
「オプション設定」によっては、モニタリングの開始時に画面のレイアウトがMonitoring Layoutに自動で切り替わります。
2. モニタリングデータ表示
モニタリング中のログは、「Monitor Window」と「Each ID Window」で確認することができます。

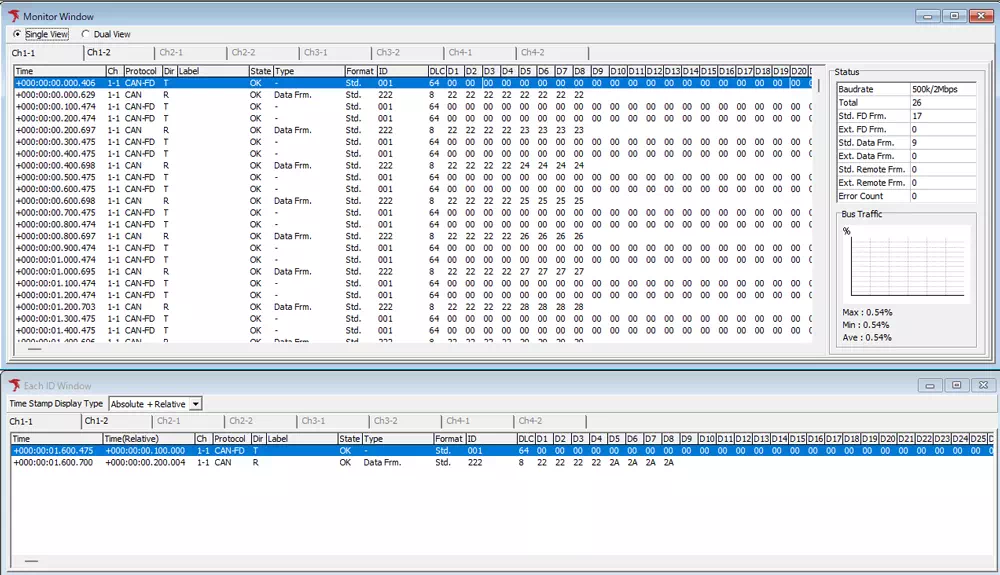

図2 監視停止後も保持されている同じCH1のデータ。Monitor Windowは時系列の行、Each ID WindowはIDごとの最新フレームを表示します。
3. モニタリングを停止
「Command」→「Stop」を選ぶと監視を停止します。ツールバーの
ボタン、またはF6キー・Escキーのいずれかでも同じ操作ができます。

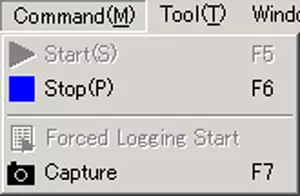

図3 監視を停止するStop(F6)。
「オプション設定」で停止後の自動切り替えを有効にしている場合は、取得データがあるとモニタリング停止後にAnalyze Layoutへ切り替わります。
ロギング設定保存
監視を始める前に「Save Log File」をオンにし、「Log Folder」の右の「…」で保存先を選び、「Log File Name」を指定します。監視を停止すると、記録区間にデータがある場合に通信ログCSVが保存されます。
図4 ログ保存ツールバー(図ではSave Log Fileはオフ)。
