Monitor Window

信号値の元データを照合するときは、Signal Windowで使用する定義に対し、受信したCH、方向、ID形式・ID、データ長(DL/DLC)、Dataが一致するか確認します。Raw値は信号のビット範囲から取り出した値であり、フレーム全体のHEX表示とは異なります。 Monitor Window は、モニタリング中に取得したログデータをリアルタイム表示する画面です。主な機能は以下のとおりです。

機能説明
チャンネル別タブ表示最大 8 チャンネルのバスデータを、それぞれタブで切り替えて閲覧。複数バスを効率的に監視。
Single View / Dual View- Single View:1チャンネルを大きく表示
- Dual View:2チャンネルを並べて同時表示
CAN バス負荷グラフ各チャンネルの通信負荷(バス使用率)をリアルタイムにグラフ化し、一目で把握可能。

これにより、複数のバスを同時に監視しつつ、負荷状況も一目でチェックできます。

Monitor WindowのSingle Viewは、1チャンネルのフレームログを表示するモードです。信号の値・波形を表示するSignal Windowとは別の機能です。信号の監視についてはシグナル機能の基本操作を参照してください。

Monitor Windowの画面説明​

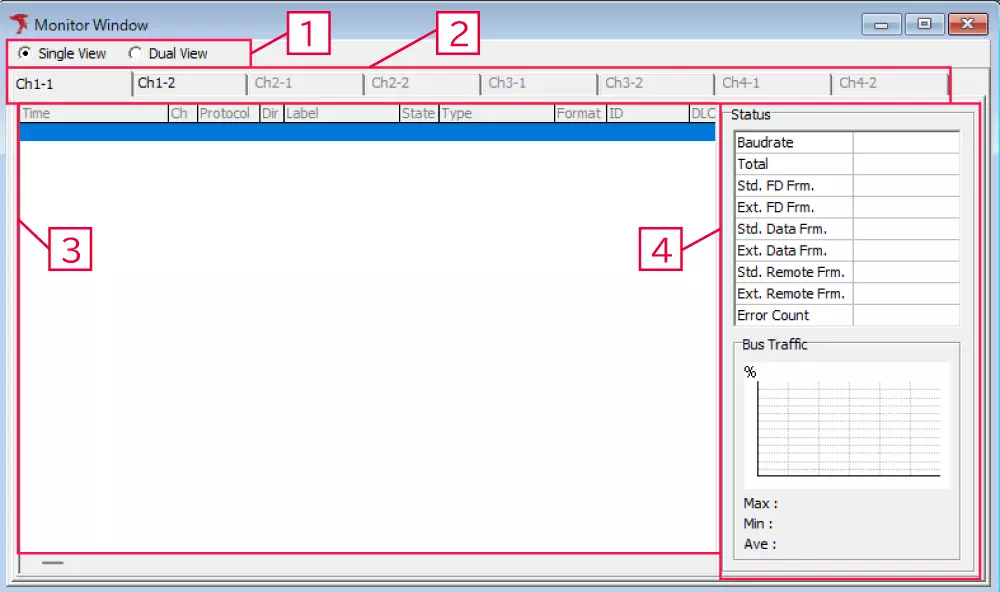

図1は、モニタリング停止後にCh1-1のログをSingle Viewで表示した例です。①で表示モード、②で表示チャンネルを選び、③のログと④のStatus/Bus Trafficを確認します。

Monitor WindowのSingle View全景。①Single ViewとDual Viewの切替、②Ch切替タブ、③ログ一覧、④StatusとBus Trafficを赤枠と番号で示した画面

図1:Monitor Windowの表示モードと各領域。

No.項目説明
①Single View/Dual View切替表示モードを切り替えます。図1ではSingle Viewが選択されています。
②表示Ch切替タブ接続したMicroPeckerXに応じて、最大8Chの表示対象を切り替えます。図1の選択タブはCh1-1で、Ch1-2も選択可能です。
③ログ一覧対象チャンネルの送受信フレームを時系列で表示します。図1ではCh 1-1の受信ID 310と送信ID 200が並んでいます。Dir列のR/Tを照合します。
④Status/Bus Traffic選択チャンネルのフレーム数、エラー数、バス負荷を表示します。Single Viewで表示され、図1ではBaudrateが500k/5Mbps、Totalが5803、Error Countが0です。

モニタログ表示内容​

ログの項目内容を以下に説明します。

Monitor Windowのログ列。Ch 1-1、CAN FD、受信R、標準ID 310、16バイトのフレームを表示

図はCH1(Ch 1-1)でID 0x310を受信した例です。時刻・CH・方向・ID・データ長とD1以降のデータを、同じ行で確認します。

項目名説明
Time送受信した時間を表示します。(※1)
Ch送受信したチャンネルを表示します。
Protocol送受信したプロトコルを表示します。
Dir送信(T)/受信(R)を表示します。
LabelLabel Filterにて設定されたLabelを表示します。
StateOK/NGを表示します。
正常フレームの場合は、OKを表示します。エラーフレームの場合は、NGの表示になります。
Type以下のフレーム種別を表示します。
・Data Frm.(CANのみ※2)
・Remote Frm.(CANのみ※2)
・Ack Err.
・Error
・OverLoad Frm.
Format標準ID(Std) /拡張ID(Ext) を表示します。
ID送受信したIDを16進数で表示します。(※3)
DLC送受信したDLCを表示します。
D1~D64送受信したデータを16進数で表示します。

※1:「Optionダイアログ」のTime Stamp Formにて設定した表示形式で表示されます。
※2: CAN FDの正常フレームの場合は、ー(ハイフン)表示になります。
※3:「Optionダイアログ」のCAN/CAN-FD ID Formにて設定した表示形式で表示されます。

Status表示内容​

Ch毎のバス状態、トラフィック状態を表示します。Status情報はSingle View選択時のみ表示されます。

Monitor WindowのStatusとBus Traffic。標準CAN FDフレーム6129件、Error Count 0、500k/5Mbpsの例
項目名説明
Baudrate設定ボーレート
Total正常に送受信したフレーム数
Std. FD Frm.正常に送受信した標準IDのデータフレーム数(CAN FD)
Ext. FD Frm.正常に送受信した拡張IDのデータフレーム数(CAN FD)
Std. Data Frm.正常に送受信した標準IDのデータフレーム数
Ext. Data Frm.正常に送受信した拡張IDのデータフレーム数
Std. Remote Frm.正常に送受信した標準IDのリモートフレーム数
Ext. Remote Frm.正常に送受信した拡張IDのリモートフレーム数
Error CountError 発生回数
Bus Trafficグラフ表示直近1min間のバス負荷の変化
Average a Second直近1sec間のバス負荷
Maxモニタリング中の最大負荷
Minモニタリング中の最小負荷
Aveモニタリング中の平均負荷

※Bus Trafficはフレームのビットスタッフを含めた最悪値にて計算しているため、100%を超える可能性があります。

Single View / Dual View切り替え表示機能​

モニタ画面(Monitor Window)をSingle ViewとDual View に切り替えできます。切り替えはモニタリング停止中、動作中どちらでも可能です。

Viewモード説明
Single View1つのChをモニタリング表示します。
表示Ch切り替えタブでモニタするChを選択できます。
Status、Bus Traffic 画面はSingle View選択時のみの表示となります。
Dual View2つのChを同時にモニタリング表示します。
モニタするChをCh選択ボックスで指定できます。

Single View​

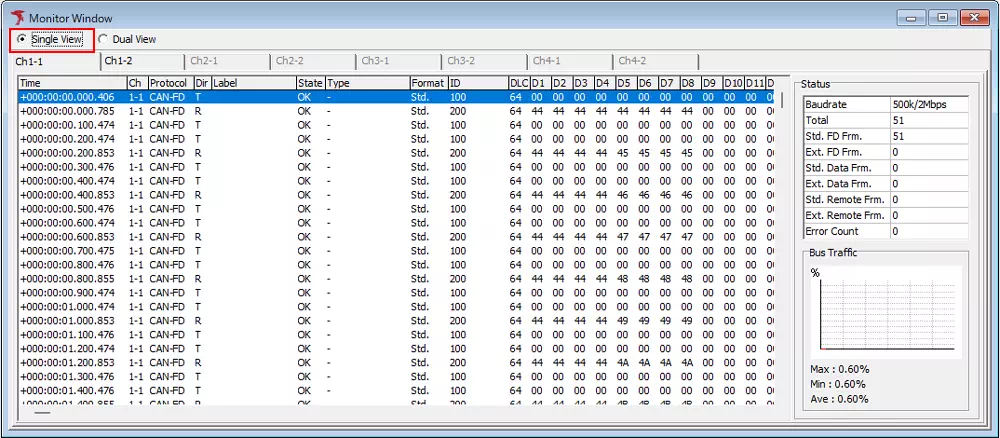

Single ViewでCH1の送受信ログとStatus、Bus Trafficを表示

Dual View​

Dual Viewで左にCh 1-1、右にCh 1-2を表示。受信ID 0x310と0x330を比較

両図は同じ監視で取得したログです。Dual Viewでは左がCH1(Ch 1-1)、右がCH2(Ch 1-2)で、受信IDはそれぞれ0x310、0x330です。送信フレームも含まれるため、DirのR/Tを確認します。

「Display Filter Window」でFilter Enabledにチェックが入っているChの場合、Ch選択ボックスの表記にフィルタアイコンが表示されます。
