機器仕様および機能仕様
MicroPeckerX機器仕様《S810-MX-FD2》
| 項目 | 内容 |
|---|---|
| 電源 | USB Bus Power(5V、300mA) |
| 寸法 | 65(W)×35(D)×16(H)mm |
| 重量 | 45g |
| LED | 4つ搭載 橙：電源状態（通電時に点灯） 緑：通信Ch1（Ch1にてCAN/CAN FD通信時点滅 ※） 黄：通信Ch2（Ch2にてCAN/CAN FD通信時点滅 ※） 赤：エラー（異常発生時点灯） ※GW対象IDの受信と送信、周期送信時に点滅。ただし即時GWによる送受信時を除く。 |
| 同期インターフェース | 2つ搭載 |
| CAN/CAN FDインターフェース | DSub 9pin 2ch搭載 |
| USBポート | USB Micro-B 2つ搭載（メイン、サブ） |
海外規格
- CEマーキング取得
EMI: EN55011(2020) Group1 ClassB
EMS: EN61000-4-2(2009), EN61000-4-3(2010) - FCC規格適合
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

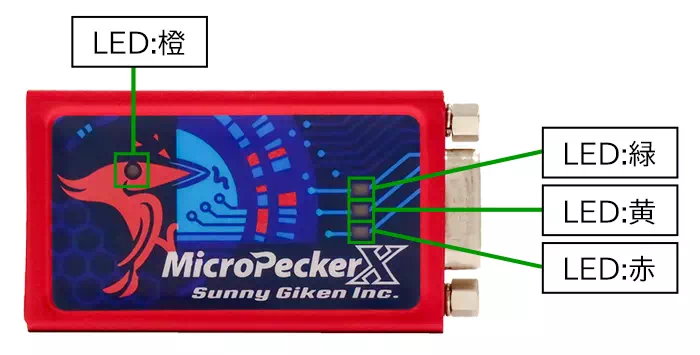

正面

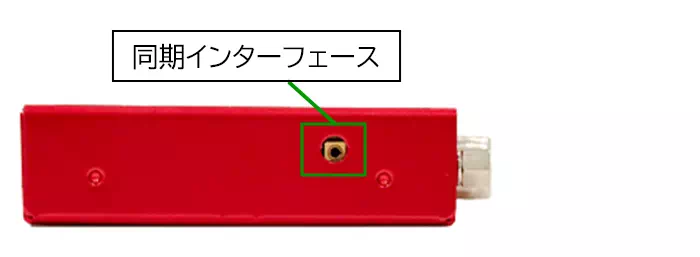

上下側面

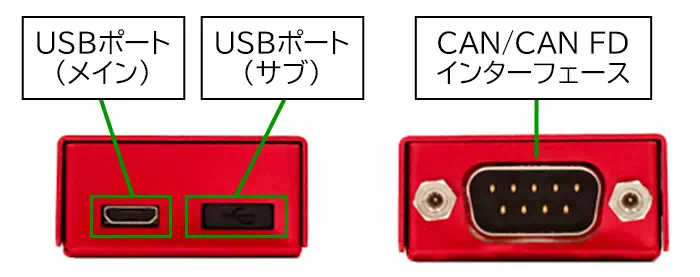

左右側面
※ USBポート（サブ）はご使用にならないようお願いいたします。
CAN 1ch クリップケーブル仕様《S810-MX-CB1》
| 項目 | 内容 |
|---|---|
| 信号 | CAN-Hi、CAN-Lo、GND ※クリップコネクタを使用 |
| ケーブル長 | 全長：0.3m |
| シールド | なし |
コネクタ端子

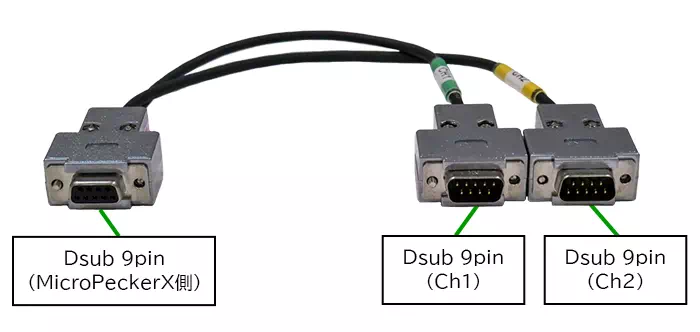

CAN 2ch DSubケーブル仕様《S810-MX-CB2》
| 項目 | 内容 |
|---|---|
| 信号 | CAN-Hi、CAN-Lo、GND ※Dsub 9Pinコネクタを使用 |
| ケーブル長 | 全長：0.3m |
| シールド | あり |
コネクタ端子

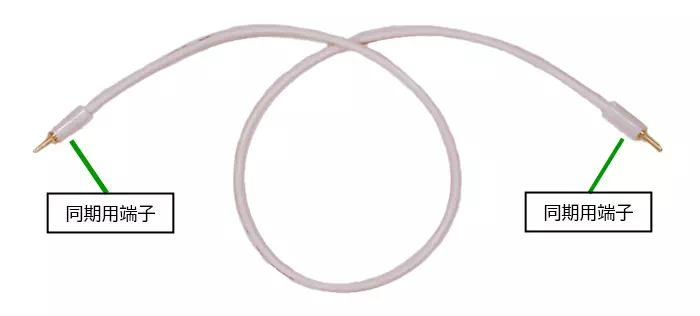

同期ケーブル仕様
| 項目 | 内容 |
|---|---|
| ケーブル長 | 全長：25cm |
| シールド | なし |
※ 同期ケーブルは、本システムでは使用しませ ん。
MicroPeckerX CAN FD Analyzer 機能仕様一覧
| 項目 | 内容 | |
|---|---|---|
| CAN / CAN FDインターフェース | 2ch | |
| 対応チャンネル数 | 2ch/1台、最大8ch（本体4台）までの同時接続可能 | |
| マルチチャンネル同期機能 | モニタタイムスタンプ同期 | 最大8ch（本体4台）間のモニタデータ時刻同期 |
| シミュレーション送信タイミング同期 | 最大8ch（本体4台）間のシミュレーション時刻同期 | |
| ログ再生送信タイミング同期 | 対応 | |
| 通信設定 | プロトコル | CAN / CAN FD 選択可能 |
| 通信ボーレート：アービトレーションフェーズ | 125kbps / 250kbps / 500kbps / 1Mbps | |
| 通信ボーレート：データフェーズ | 125kbps / 250kbps / 500kbps / 1Mbps / 2Mbps / 5Mbps ※アービトレーションフェーズで125kbpsを選択した場合は500kbpsに補正 | |
| サンプルポイント | 60% / 65% / 70% / 75% / 80% / 85% ※通信ボーレート：データフェーズで5Mbpsを設定した場合は75%に補正 | |
| 終端抵抗 | 有効/無効 選択可能 | |
| モニタ機能 | タイムスタンプ分解 | 1μs |
| ロギング可能容量 | ロギング先のディスクの容量に依存 | |
| トリガモード | フリーラン、開始トリガ、終了トリガ | |
| トリガ条件 | 指定ログ検出、キー入力 | |
| ロギング出力 | テキスト形式(CSV)、16進数出力 | |
| シミュレーション送信機能 | 送信時間の分解能 | 0.1ms |
| 送信時間の保証精度 | 0.2ms | |
| 設定フレーム数 | 28フレーム | |
| フレーム種別 | 周期送信、イベント送信、イベント周期送信 | |
| 送信周期 | 0.1ms～60000ms (0.1ms単位) | |
| 初回送信オフセット | 0ms～60000ms (0.1ms単位) | |
| 送信カウント | 0～60000回 (※0は制限なし) | |
| イベント種別 | フレーム受信トリガ、キートリガ | |
| イベント検出後の送信Delay | 0ms～60000ms (0.1ms単位) | |
| 同一フレームの送信間隔保証時間 | 0.1ms～59999ms | |
| ログ再生送信機能 | 送信時間の分解能 | 0.1ms |
| 送信時間の保証精度 | 0.2ms | |
| 先頭フレーム送信オフセット | 0.1ms～60000ms | |
| ログ再生開始タイミング | モニタ開始直後、フレーム受信トリガ、ログトリガ、キートリガ | |
| 転送モード | ループあり/なし | |
| 対応チャンネル数 | 最大4ch（1デバイスにつき1ch） | |
| バースト転送機能 | 1フレーム送信 | 対応 |
| ログバースト送信 | 対応 | |
| 転送開始タイミング | モニタ開始直後、フレーム受信トリガ、ログ トリガ、キートリガ | |
| 転送モード | ループあり/なし | |
| 対応チャンネル数 | 1ch | |
| ログ解析機能 | ゲートウェイ遅延解析 | 対象フレームのゲートウェイ遅延時間を計測 |
| ゲートウェイメッセージ消失検出 | 消失したメッセージを検出 | |
| ゲートウェイ滞留数ピーク値解析 | ゲートウエイ側で保留したピーク値を計測 | |
| フレーム周期解析 | 特定CAN IDのフレーム周期を計測（Max/Min/Average） | |
| 設定情報の保存と読み出し | xml形式で保存 | |
| MicroPeckerとのタイムスタンプ同期 | RAMモニタ、LINアナライザ、CANアナライザとのモニタデータ時刻同期に対応 | |
