ログファイル仕様
ログファイル
MicroPeckerX CAN FD Analyzerでは、取得したデータをCSV形式のログファイルへ出力します。
ログファイルの内容について、以下に説明します。

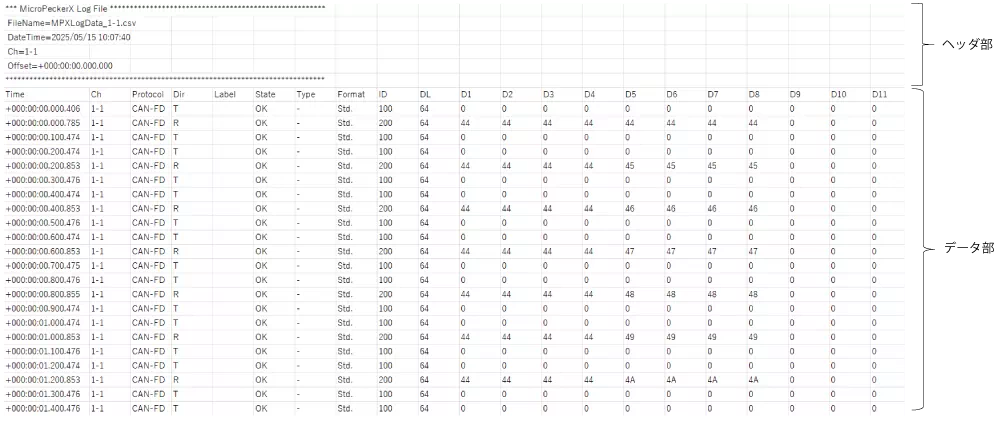

ログファイルサンプル
ログファイルのサンプルを以下に示します。
ヘッダ部とデータ部を出力します。
ヘッダ部
CSVの保存時に、以下のヘッダ情報を出力します。
| 項目名 | データ |
|---|---|
| FileName | ファイル名表示 |
| DateTime | モニタリングを開始した日時(YYYY/MM/DD hh:mm:ss)を表示 |
| Ch | ロギングしたChを表示 |
| Offset | データ部のTimeで使用しているオフセット時間を表示 |
データ部
モニタした1フレームのデータを1行のデータで出力します。
出力される内容は以下の通りです。
| 項目名 | データ |
|---|---|
| Time | 送受信した時間を表示 |
| Ch | 送受信したChを表示 |
| Protocol | 送受信したプロトコルを表示 |
| Dir | 送信(T)/受信(R)を表示 |
| Label | CSV保存時のLabel Filterで、先頭から最初に一致した有効な条件のラベル名を表示 |
| State | OK/NGを表示 |
| Type | Data Frm./Remote Frm./Ack Err./Error/OverLoad Frm.を表示 |
| Format | 標準ID(Std) /拡張ID(Ext) を表示 |
| ID | 送受信したIDを16進数で表示 |
| DL | 送受信したDLCを表示 |
| D1~D64 | 送受信したデータを16進数で表示 |
ファイル名
停止後のCSV保存時に、Log Folderの直下から未使用の3桁連番(000~999)のうち最小の番号を選び、その番号のサブフォルダに保存します。全番号が使用済みの場合はCSV保存時にエラーが表示されます。次回の記録前にLog Folderを変更してください。
ファイル名の基本形は Log File Name_Ch番号.csv です。たとえばLog File Nameが Capture、CH番号が 1-1 の場合は Capture_1-1.csv になります。記録区間数と分割設定により、次のように変わります。
| 記録区間 | 分割設定 | ファイル名の例 |
|---|---|---|
| 1区間 | 無効 | Capture_1-1.csv |
| 1区間 | 有効 | Capture_1-1_0000.csv、Capture_1-1_0001.csv、… |
| 複数区間 | 有効・無効共通 | 区間ごとに Capture_1-1_0000.csv、Capture_1-1_0001.csv、…。後続の区間に対象CHのログがない場合、その区間のファイルが作成されないことがあります。 |
時間・ファイルサイズ・レコード数による分割設定は、記録区間が1つの場合に適用されます。
シグナル解析と定義の管理
通信ログCSVは元フレームを保持する形式です。Signal Analysisの出力CSVは変換後の信号値を出力するため、互いの代わりにはなりません。解析時に使用するMPXSIGを、通信ログと組にして保管します。監視したCHのログをAnalyze Windowで手動保存したとき、対応するシグナル定義があれば同名のMPXSIGも出力されます。その場合はログと同じフォルダに保管してください。自動保存のログと組にするMPXSIGはCatalogから保存します。保存ログに取得時の定義を使う場合は、解析側のCatalogでLoadを選んでMPXSIGを読み込み、使用するSetを選択します。元のDBCの版とCH割当も記録しておきます。
保存ログの信号値を調べるときはシグナル解析、ログを実バスへ再送するときはLog Replayを使用します。
