ログ検索機能

信号の閾値や波形を起点に調べる場合はSignal Analysisで時刻を選び、元フレームと照合します。

ログ検索機能は、「Analyze Window」で表示中のログから条件に合うフレームを探し、その行へ移動する機能です。「Ch Log」または「Analyze」タブの下部にある「Log Search」タブで、次の検索を実行できます。

  • 時刻検索(Time Search)
  • フレーム条件による検索(Log Search)
  • 設定済みラベルによる検索(Label Search)

Log Searchタブの画面説明​

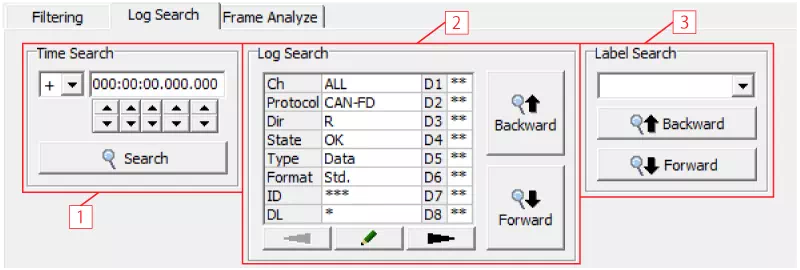

図1の①はTime Search、②はLog Search、③はLabel Searchの操作部です。

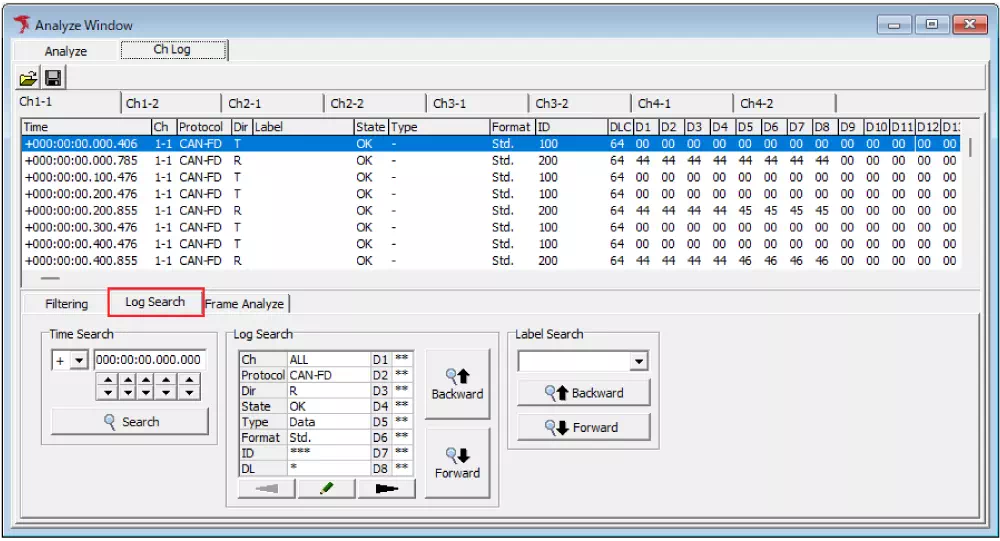

Analyze WindowのログとLog Searchタブ、①Time Search、②Log Search、③Label Searchを赤枠と番号で示した画面

図1:Log Searchタブの位置と3つの検索領域。

No.項目説明
①Time Search指定した表示時刻付近のログへ移動します。操作部は図2を参照してください。
①符号(+/-)と時刻入力欄検索する時刻の符号と値を指定します。符号はログのTime列に合わせます。
①時刻入力欄の下の上下ボタン各桁の時間を増減します。
①Search指定した時刻を検索します。
②Log Search指定したフレーム条件に合うログを検索します。操作部は図5を参照してください。
②鉛筆の編集ボタンフレーム条件を設定するSearch Settingダイアログを開きます。
②条件表示部の下の左右矢印条件表示部を左右に切り替え、データの条件を確認します。
②Backward/Forward現在の選択行から前/後のフレームを検索します。
③Label Search設定済みラベルの条件に合うログを検索します。操作部は図9を参照してください。
③ラベル選択欄検索するラベルを選択します。
③Backward/Forward現在の選択行から前/後のフレームを検索します。

Backwardはログ一覧の上方向、Forwardは下方向へ検索します。該当するフレームが見つかると選択行が移動します。

Time Search設定手順​

  1. Log Searchタブを開く 「Ch Log」または「Analyze」タブでログを表示し、下部の「Log Search」タブを選択します。
Time Searchの符号選択、時刻入力欄、各桁の上下ボタンとSearchボタンを赤枠で示した部分図

図2:Time Searchの操作部。

  1. 検索時刻を設定する Time列に合わせて符号を選び、時刻入力欄へ検索する値を入力します。入力欄の下にある上下ボタンでも各桁を調整できます。図3では符号を「+」、時刻を000:00:00.100.181に設定しています。
Time Searchでプラス符号と000:00:00.100.181を設定し、Searchボタンを赤枠で示した部分図

図3:検索時刻の設定。

符号は表示時刻の正負を指定します。現在の選択行から進む時間・戻る時間を指定するものではありません。

  1. Searchをクリックし、移動先を確認する 図4ではTimeが+000:00:00.100.181の行が選択されています。DirはT、IDは200です。記録範囲内で指定時刻と一致するログがない場合は、その時刻の直前のログへ移動します。
時刻検索後、Timeが+000:00:00.100.181、DirがT、IDが200の選択行を赤枠で示したログ一覧

図4:Time Searchの検索結果。

Log Search設定手順​

  1. フレーム条件の編集ボタンをクリックする 「Log Search」欄の条件表示部の下にある鉛筆の編集ボタンをクリックします。条件表示部のダブルクリックでもSearch Settingダイアログを開けます。
Log Searchのフレーム条件表示部、鉛筆の編集ボタン、BackwardとForwardボタンを赤枠で示した部分図

図5:フレーム条件の編集と検索方向の操作部。

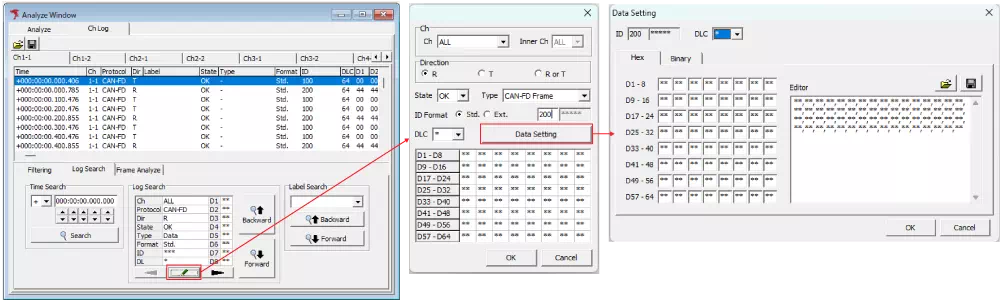

  1. 検索するフレーム条件を設定する Search Settingダイアログでチャンネル、プロトコル、方向、IDなどの条件を設定します。図6ではChを1、ProtocolをCAN/CAN-FD、DirectionをR、TypeをCAN-FD Frame、ID FormatをStd.、IDを310に設定しています。
Search Settingダイアログのフレーム条件、Data Settingボタン、OKボタンを赤枠で示した画面

図6:Search Settingダイアログのフレーム条件。

  1. 必要に応じてデータ条件を設定する Data Settingボタンをクリックすると、データをバイト単位で設定するダイアログが開きます。データ表示部のダブルクリックでも開けます。図7ではHexタブのD3を08に設定し、それ以外のバイトは**(指定なし)にしています。条件を設定し、Data Settingダイアログの「OK」、続いてSearch Settingダイアログの「OK」をクリックします。
Data Settingダイアログのバイト単位の条件とOKボタンを赤枠で示した画面

図7:Data Settingダイアログ。

  1. 検索方向を選び、移動先を確認する 図5のBackwardまたはForwardをクリックすると、現在の選択行の前または後から条件に合うフレームを探します。続けて同じボタンをクリックすると、その方向の次の一致行へ移動します。図8ではForwardで検索し、Timeが+000:00:00.126.195、DirがR、IDが310、D3が08の行へ移動しています。
フレーム条件検索で移動した選択行のTime、Dir、ID、データを赤枠で示したログ一覧

図8:Log Searchの検索結果。

Label Search設定手順​

あらかじめ「Label Filter Window」でラベルを設定します。ここでは設定済みのラベルを使って検索します。

  1. 検索するラベルを選択する Log Searchタブの「Label Search」欄にあるプルダウンから、対象のラベルを選択します。図9ではCAN-FD RXを選択しています。
  2. 検索方向を選ぶ BackwardまたはForwardをクリックし、現在の選択行の前または後から、選択したラベルの条件に合うフレームを探します。
Label SearchでCAN-FD RXを選択した欄とBackward、Forwardボタンを赤枠で示した部分図

図9:検索ラベルの選択と検索方向。

  1. 移動先のラベルを確認する ログ一覧の選択行とLabel列を確認します。図10ではForwardで検索し、Timeが+000:00:00.146.189、LabelがCAN-FD RXの行へ移動しています。この行のIDは310、D3は09です。続けて同じ方向を検索する場合は、図9のボタンをもう一度クリックします。
ラベル検索後、Timeが+000:00:00.146.189、LabelがCAN-FD RXの選択行を赤枠で示したログ一覧

図10:Label Searchの検索結果。

検索対象が見つからない場合は「Search result log could not be found.」と表示されます。検索条件を確認してください。フレーム条件検索・ラベル検索では、現在の選択行と検索方向も確認してください。
