設定を保存・読み込みする
GUI アプリケーションの各種設定をファイルに保存したり、保存済みファイルから読み込んだりできます。
シグナル設定の保存範囲
| 形式 | 保存する内容 | 含まない内容 | 読み込み先・反映範囲 | 別機器で使う場合の確認 |
|---|---|---|---|---|
| 通常設定(MPXXML) | Save Configで選択した共通設定・機器別設定 | 未選択の項目、Catalog全体と全Set、通信ログ | Load Configで選択した項目を反映 | シリアルNo.が異なる場合はCh Config Importで元と先のCHを確認 |
| シグナル設定(MPXSIG) | 共通CatalogのSaveで定義と全Setを保存 | 通信ログ、解析結果、通常設定 | 共通CatalogのLoadでCatalogと全Setを置換。解析用の定義選択画面ではLoad Signal Setで読み込み | 共通CatalogのLoadで割当が解除された場合はCHを再割当 |
| 通信ログCSV | 元の通信フレームと時刻 | 信号定義、信号の変換値 | Analyzeのログ入力や対応するLog Replayへ | CH・通信種別・対応する定義を確認 |
| 解析CSV | 選択範囲と信号の値、有効性、元フレーム情報 | 全通信フレーム、定義、注釈 | 表計算ソフト等で使用。通信ログや設定の復元には使わない | 定義・単位・出力範囲を併せて確認 |
| Alert History CSV | 監視中に発生したアラートの履歴 | アラート条件の定義、元の通信フレーム | 履歴の確認用。条件はMPXSIGなどから復元 | 信号名・条件名・取得時の設定を確認 |
| Windowレイアウト | Windowの配置 | 定義、グラフ軸設定、解析値 | Layoutメニューで保存済みの配置を選択 | 画面の寸法や表示位置を確認 |
| グラフ画像 | 選択したAreaの見た目 | 再解析用データ、信号定義 | 画像として閲覧 | ログ名・時間範囲・単位を併せて記録 |
| 解析の注釈 | 開いているログの解析セッション内で保持 | MPXSIG・解析CSVへの注釈の保存 | 別セッションでの復元には使用できない | 必要な時刻・タイトル・コメントを別途記録 |
MPXXMLで選ぶシグナル関連項目
- Signal Monitor Settingは、使用中の設定から機器・CHに展開された信号定義と表示設定を保存・反映します。別のSetや未使用の定義も保管するには、共通CatalogでMPXSIGを保存します。
- Trigger Settingは、Signal Triggerを含む開始・停止条件を保存・反映します。信号定義・CHの割当が変わった場合は、読み込み後にSelect Signalで対象と閾値を確認します。
- Simulation Settingは、スロットの設定と送信設定に採用した定義を保存・反映します。別機器へ読み込んだ場合は送信前の確認に従い、対象CHとフレーム条件、周期、有効化、初期データを確認します。
Load Configで選択した項目を反映します。読み込んだ後は、接続した機器とCH、Current Set、使用する定義と表示先を確認してください。
シグナル設定を読み込めないとき
起動時は前回終了時にアプリケーションが自動保存したCurrent Setを復元し、「Device」→「Refresh」では現在のSetの割当先を再照合します。接続状況に応じて一部のCHだけが反映されることがあります。未接続のCHがある場合や、同じ物理CHが保存時と異なるCH番号に対応した場合は、Load ConfigとCh Config Importの両方で Signal Monitor Setting を選択できません。他の読み込み項目は使用できます。保存時の機器とCH構成を復元して「Refresh」を実行し、ステータスバーの通知を確認してください。
MPXXMLの Signal Monitor Setting を読み込んだ後、ファイル内の対象機器・内部CHをすべて確認できない場合は、読み込んだ設定をCurrent Setに反映する処理が保留されます。ステータスバーに表示された機器をすべて再接続し、「Refresh」で同期させてください。この間はCh Config Importで Signal Monitor Setting を選べません。Load Configから別の設定を読み込むことはできます。
設定の保存手順
- Save Configダイアログを開く

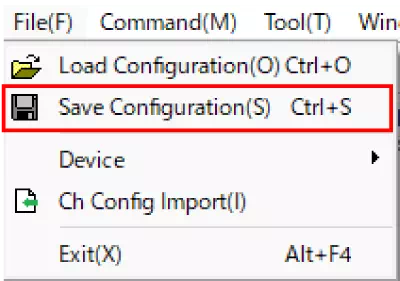

メニューの「File」から「Save Configuration」を選択すると、Save Configダイアログを表示します。
また、ツールバーの
ボタンをクリックしても、Save Configダイアログを開くことができます。
- 設定保存内容を選択する

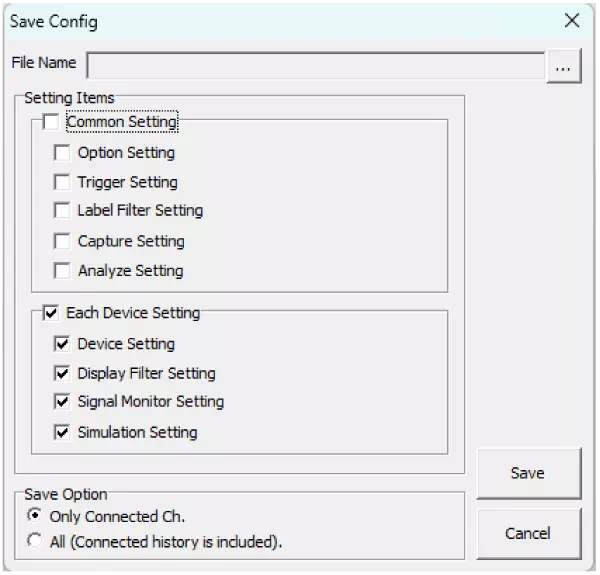

Save Configダイアログ内のチェックボックスで、保存したい設定を指定します。
- ファイル名を付けて保存
「File Name」欄の右にある「...」ボタンをクリックすると、ファイル保存ダイアログが表示されますので、ファイル名と保存先を指定します。 「Save」ボタンをクリックすると、設定をファイルに保存し、Save Configダイアログが閉じます。

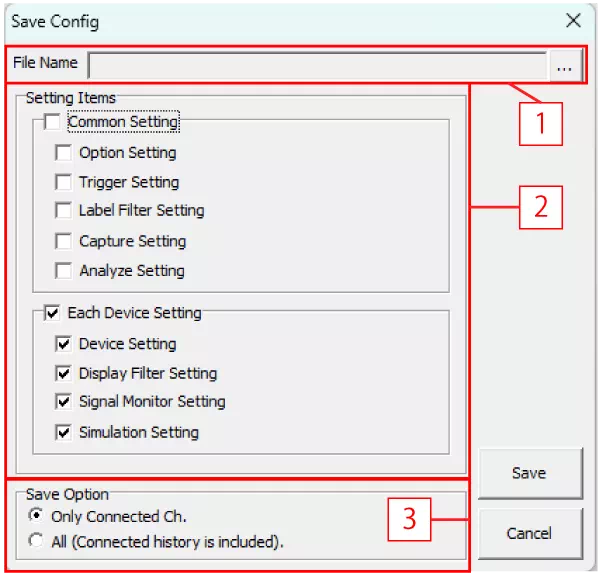

Save Configダイアログの画面説明
Save Configダイアログでは、各WindowとOptionダイアログの設定を設定ファイルに保存できます。
| No. | 項目 | 説明 |
|---|---|---|
| [1] | File Name | 設定ファイルの保存先パスとファイル名を表示します。 ボタンをクリックすると、ファイル選択ダイアログが表示されますので、設定ファイルの保存先フォルダとファイル名を指定することができます。 |
| [2] | Setting Items | 保存する設定情報を選択します。 |
| Common Setting | Option Setting,Trigger Setting,Label Filter Setting,Capture Setting,Analyze Settingの全ての設定情報の保存/非保存を選択します。 | |
| Option Setting | Optionダイアログの設定情報の保存/非保存を選択します。 | |
| Trigger Setting | Trigger Windowの設定情報の保存/非保存を選択します。 | |
| Label Filter Setting | Label Filter Windowの設定情報の保存/非保存を選択します。 | |
| Capture Setting(※1) | Capture Windowの設定情報の保存/非保存を選択します。 | |
| Analyze Setting | Analyze Windowの設定情報の保存/非保存を選択します。 | |
| Each Device Setting | Device Setting,Display Filter Setting,Signal Monitor Setting,Simulation Settingの全ての設定情報の保存/非保存を選択します。 | |
| Device Setting | Device Windowの設定情報の保存/非保存を選択します。 | |
| Display Filter Setting | Display Filter Windowの設定情報の保存/非保存を選択します。 | |
| Signal Monitor Setting | Signal Windowの設定情報の保存/非保存を選択します。 | |
| Simulation Setting | Simulation Windowの設定情報の保存/非保存を選択します。 | |
| [3] | Save Option | 保存オプション項目です。 |
| Only Connected Ch. | 接続されているCh情報の保存/非保存を選択します。 | |
| All (Connected history is included). | 全てのCh情報(履歴情報を含む)の保存/非保存を選択します。 | |
| - | Saveボタン | 設定情報を保存します。 |
| - | Cancelボタン | 設定情報を保存せずにSave Configダイアログを閉じます。 |
※1: Capture Setting機能は、開発中のため使用できません。
設定の読み込み手順
- Load Configダイアログを開く

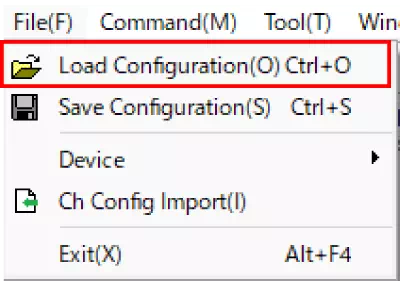

メニューから「Load Configuration」を選択すると、Load Configダイアログを表示します。
また、ツールバーの
ボタンをクリックしても、Load Configダイアログを開くことができます。
- 設定ファイルの読み込み
Load Configダイアログ内のファイル選択ボタンをクリックして、保存済みの設定ファイルを指定して開きます。
図は設定ファイルを選択する前の状態です。ファイルを指定すると、保存済みの項目を選択できるようになります。
-
読み込む設定項目を選択
Load Configダイアログ内のチェックボックスで、反映させたい設定を選択します。 -
読み込みを実行
「Load」ボタンをクリックすると、選択した設定がアプリケーションに適用され、Load Configダイアログが閉じます。
設定ファイル読み込み時の挙動
デバイス情報が設定ファイルにある場合

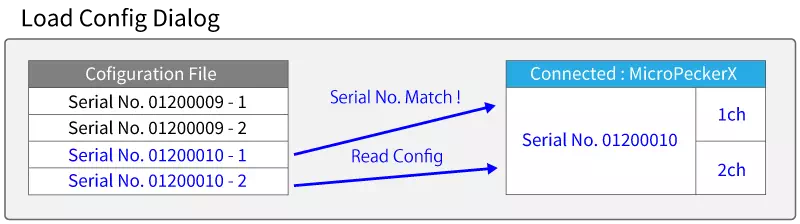

接続中のMicroPeckerXのシリアルNo.と一致する設定情報を読み込みます。
未選択の設定項目
Load Configダイアログでチェックを外した項目は、設定ファイルから読み込まれず、現在のGUIアプリケーション設定がそのまま残ります。
デバイス情報が設定ファイルにない場合

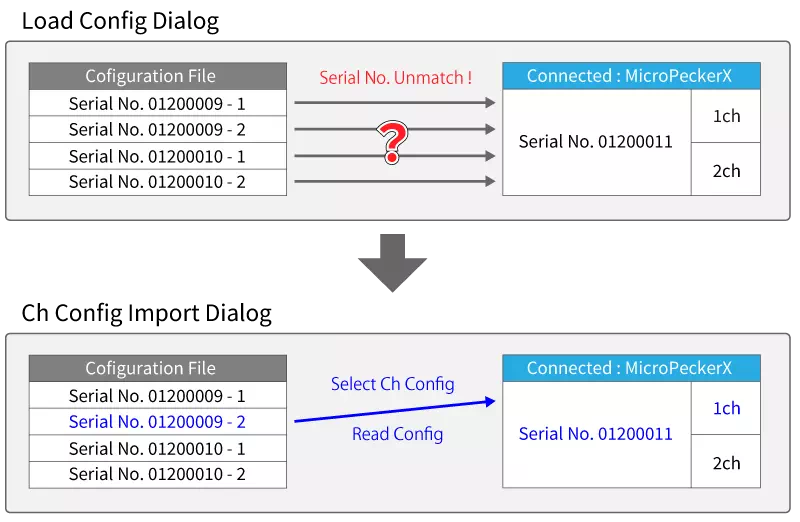

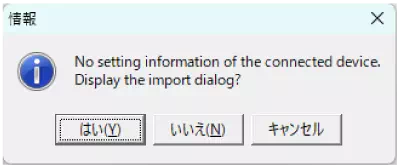

接続中のMicroPeckerXの情報(シリアルNo.)が設定ファイル内に存在しない場合、Ch Config Importダイアログを表示するか確認します。
「はい」を選ぶと、選択済みの共通設定が先に適用され、Ch Config Importダイアログが開きます。機器別設定は、取り込み元と反映先のCHおよび設定項目を選び、Importで反映します。
図はImportを実行する前の表示例です。シリアル番号は省略しています。Closeで閉じても、Importで適用した設定は残ります。
設定読み込みイメージ図
設定ファイル内に接続中のMicroPeckerX情報がない場合は、Ch Config Importダイアログから選択した設定情報を適用します。
※: Ch Config Import Dialogでは、Ch毎の設定適用になります。

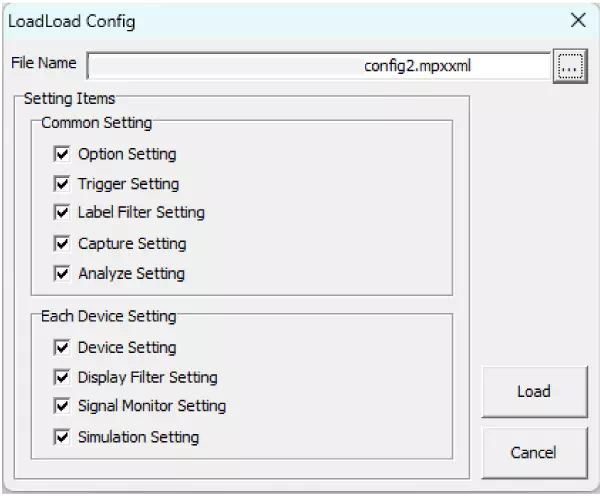

Load Configダイアログの画面説明
Load Configダイアログでは、各WindowとOptionダイアログの設定を設定ファイルから読み込むことができます。
| No. | 項目 | 説明 |
|---|---|---|
| [1] | File Name | 設定ファイルの保存先パスとファイル名を表示します。 ボタンをクリックすると、ファイル選択ダイアログが表示されますので、保存済みの設定ファイルを指定することができます。設定ファイルを読み込むと保存済み設定項目にチェックが付きます。 |
| [2] | Setting Items(※1) | 読み込む設定情報を選択します。 |
| Common Setting | 共通設定項目です。 | |
| Option Setting | Optionダイアログの設定読み込みの有効/無効を選択します。 | |
| Trigger Setting | Trigger Windowの設定読み込みの有効/無効を選択します。 | |
| Label Filter Setting | Label Filter Windowの設定読み込みの有効/無効を選択します。 | |
| Capture Setting(※2) | Capture Windowの設定読み込みの有効/無効を選択します。 | |
| Analyze Setting | Analyze Windowの設定読み込みの有効/無効を選択します。 | |
| Each Device Setting | 各デバイス設定項目です。 | |
| Device Setting | Device Windowの設定読み込みの有効/無効を選択します。 | |
| Display Filter Setting | Display Filter Windowの設定読み込みの有効/無効を選択します。 | |
| Signal Monitor Setting | Signal Windowの設定読み込みの有効/無効を選択します。選択できない場合は「シグナル設定を読み込めないとき」を参照してください。 | |
| Simulation Setting | Simulation Windowの設定読み込みの有効/無効を選択します。 | |
| - | Loadボタン | 設定情報をGUIアプリケーションに反映します。 |
| - | Cancelボタン | 設定情報をGUIアプリケーションに反映せずにLoad Configダイアログを閉じます。 |
※1: 設定ファイルに保存されていない項目はSetting Itemsで選択できません。
※2: Capture Setting機能は、開発中のため使用できません。

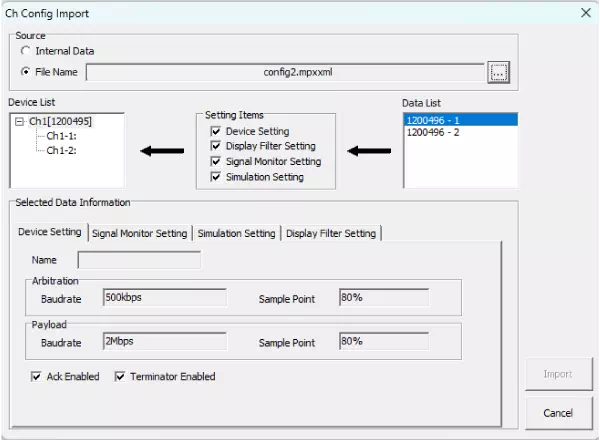

Ch Config Importダイアログの画面説明
Ch別の設定情報を接続中のMicroPeckerXのChに設定することができます。
図はImportを実行する前の表示例です。シリアル番号は省略しています。Closeで閉じても、Importで適用した設定は残ります。
| 画面メニュー | 説明 |
|---|---|
| Internal Data | 接続されているMicroPeckerX情報を取得します。 |
| File Name | 設定ファイルを参照して設定情報を取得します。 |
| Device List | 現在接続中のMicroPeckerXを表示します。 |
| Setting Items | 設定読み込み対象項目を選択することができます。 |
| Data List | 設定ファイルからの設定取り込み対象デバイス情報を指定します。 |
| Selected Data Information | Data Listで選択中の設定を表示します。 |
| Device Setting | Device Windowへの設定情報を表示します。 |
| Display Filter Setting | Display Filter Windowsへの設定情報を表示します。 |
| Signal Monitor Setting | Signal Windowへの設定情報を表示します。選択できない場合は「シグナル設定を読み込めないとき」を参照してください。 |
| Simulation Setting | Simulation Windowへの設定情報を表示します。 |
| Importボタン | 選択した設定を対象CHへすぐに反映します。ダイアログは開いたままなので、別のCHにも続けて適用できます。 |
| Closeボタン | ダイアログを閉じます。Importで反映したCH設定や先に適用した共通設定は残ります。 |
ボタンをクリックすると、ファイル選択ダイアログが表示されますので、設定ファイルの保存先フォルダとファイル名を指定することができます。
