Windowレイアウトの保存/削除

各種Windowのレイアウトをファイルに保存したり、保存済みレイアウトを削除することができます。

プリセットのレイアウト​

現在のレイアウト名は、メイン画面上部のレイアウト選択欄で確認できます。図1〜3は同じ欄で選べる3種類の配置例です。

レイアウト名使用場面図に表示されているWindow
Setting Layout監視を始める前の設定Device Window、Trigger Window、Display Filter Window、Label Filter Window
Monitoring Layoutフレームとシグナルの監視Monitor Window、Each ID Window、Signal Window
Analyze Layout取得済みログの解析Analyze Window

起動時の配置は保存したレイアウトや設定によって変わります。監視の開始・停止に合わせて配置を切り替えるには、オプション設定を確認してください。手動で切り替える場合は、上部のレイアウト選択欄から名前を選びます。

Setting Layout​

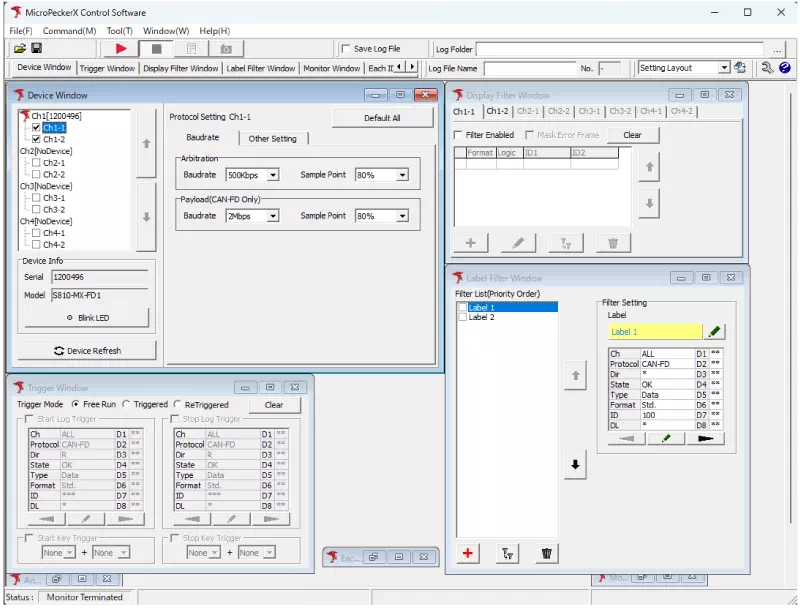

左上のDevice Windowで機器と通信条件を設定し、左下のTrigger Windowでログを記録する条件を設定します。右上のDisplay Filter Windowでは表示するフレームを、右下のLabel Filter Windowではフレームに付けるラベルを設定します。

Setting Layout。左列は上からDevice WindowとTrigger Window、右列はDisplay Filter WindowとLabel Filter Window

図1 起動直後のSetting Layout。

Monitoring Layout​

図2の左上はMonitor Windowです。Dual ViewでCh1-1とCh1-2のフレームを時系列に並べています。左下のEach ID Windowでは、Ch1-1を選択し、ID 310の最新フレームを表示しています。右側のSignal Windowでは、同じ画面で波形、Values、Status Monitorを確認できます。

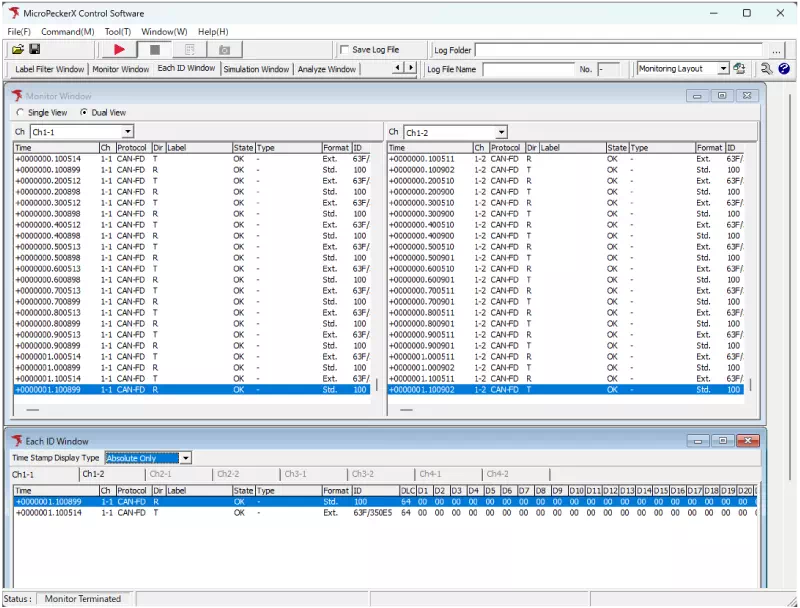

上部でMonitoring Layoutを選択。左上に2チャンネルのMonitor Window、左下にEach ID Window、右にSignal Window

図2 Monitoring Layoutでフレームとシグナルを並べた全景。監視停止後に保持されたデータを表示しています。

Analyze Layout​

図3では画面左側にAnalyze Windowが開いています。「Ch Log」タブでCh1-1を選ぶと、上段にチャンネルのログ、下段にFiltering、Log Search、CAN Frame Analyzeの操作欄が表示されます。複数チャンネルのログをまとめて調べるときは「Analyze」、信号値や波形を調べるときは「Signal Analysis」に切り替えます。

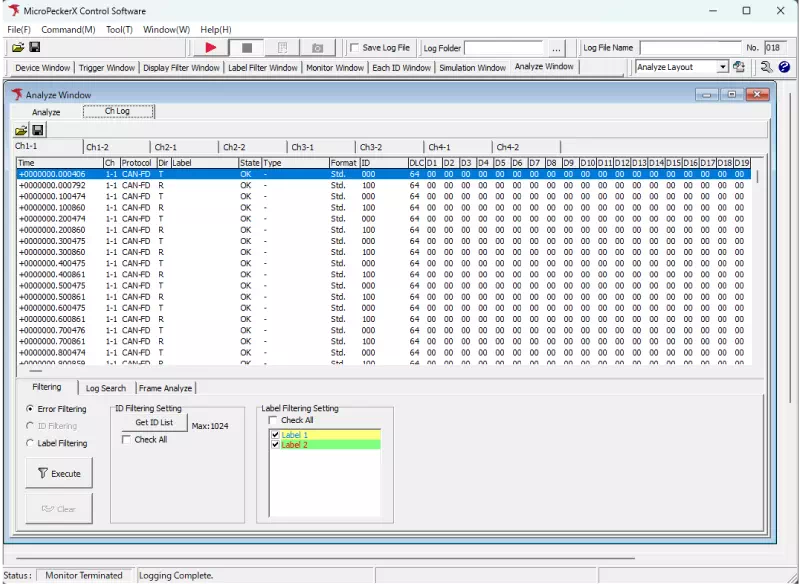

上部でAnalyze Layoutを選択。左側にAnalyze Windowが開き、Ch LogのCh1-1でID 310の受信行を選択

図3 Analyze Layoutで取得済みのフレームログを開いた全景。

Windowレイアウトの保存手順​

任意のWindowレイアウトを保存できます。

  1. Windowを配置する

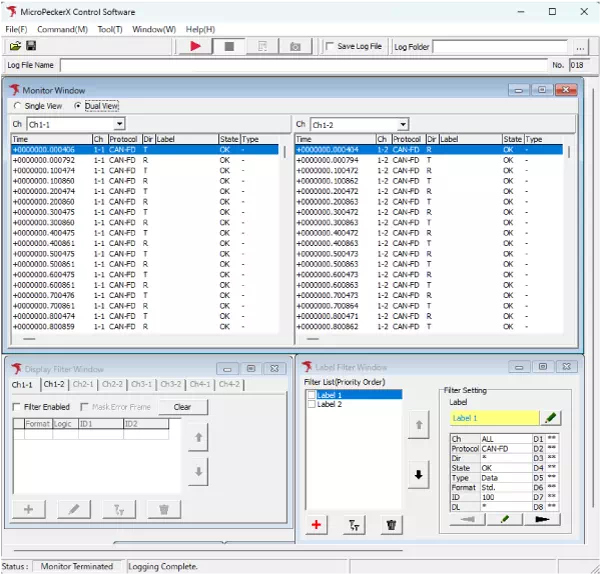

    任意のWindowを好みに合わせて配置します。
Signal Windowを表示したレイアウトの例
  1. Save Current Layoutを開く

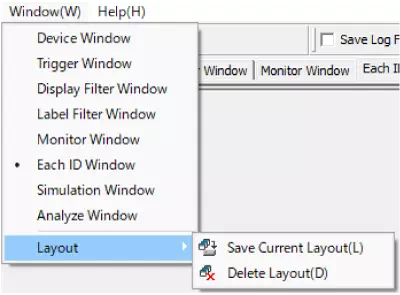

    メニューの「Window」から「Layout」->「Save Current Layout」を選択します。 また、ツールバーのSave Current Layoutボタンをクリックしても、Save Current Layoutダイアログを開くことができます。
Layoutメニューの保存・削除コマンド
  1. レイアウト名を入力し保存
    Save Current Layoutダイアログにレイアウト名(図の例では FD2 Signal View)を入力し、「OK」ボタンをクリックするとWindowレイアウトを保存します。

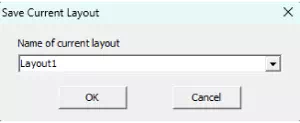

FD2 Signal Viewを入力したSave Current Layout

Windowレイアウトの切り替え手順​

任意のWindowレイアウトの表示に切り替えできます。

  1. Layoutプルダウンから選択
    ツールバーのLayoutプルダウンメニューから表示したいレイアウトを選択します。

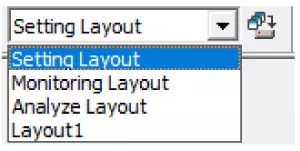

プリセットと保存したFD2 Signal Viewの一覧
  1. Layoutの表示 Layoutプルダウンで選択したレイアウトが表示されます。
FD2 Signal Viewを呼び出した画面

Windowレイアウトの削除手順​

作成したWindowレイアウトを削除することができます。
ただし、プリセットのレイアウトは削除できません。

  1. Delete Layoutを開く
    メニューの「Window」から「Layout」->「Delete Layout」を選択します。
LayoutメニューのDelete Layout
  1. レイアウト名を削除

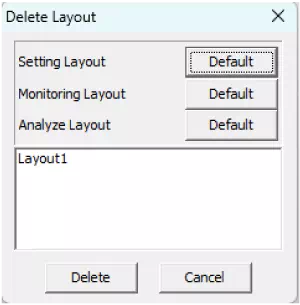

    Delete Layoutダイアログから削除レイアウトを選択し、「Delete」ボタンをクリックするとWindowレイアウトを削除します。
プリセットのDefaultとユーザーレイアウトのDeleteを備えたDelete Layout

Windowレイアウトは画面配置を扱います。信号定義・Signal Setやグラフの軸設定、解析した全サンプル値の保存とは区別してください。残す内容に応じた保存方法は設定の保存・読み込みを参照してください。
