Each ID Window

Each ID WindowはIDごとの最新フレームを確認する画面です。速度・状態などへ変換した信号値の一覧はSignal Windowを使用します。

IDごとに最新の正常なCAN/CAN FDフレームを表示します。エラーフレームやNo BRSのCAN FDフレームはMonitor Windowで確認します。

機能説明
チャンネル別タブ表示最大 8 チャンネル分のバスデータをタブ切り替えで閲覧。複数バスの状況を効率的に監視できます。
タイムスタンプ表示形式切替以下の3パターンから選択可能
• 絶対時間のみ(例:000:00:02.500.476)
• 絶対時間+前回時刻(例:000:00:02.500.476 → 000:00:02.400.476)
• 絶対時間+前回からの差分(例:000:00:02.500.476 (+0.100.000))

これにより、各 ID の最新状態とそのタイミングを直感的に把握できます。

Each ID Windowの画面説明​

図1は、モニタリング停止後にCh1-1の保持データをAbsolute Onlyで表示した例です。①で時刻の形式、②で表示チャンネルを選び、③でIDごとの最新フレームを確認します。

Each ID Windowの全景。①Absolute Onlyを選択したTime Stamp Display Type、②Ch切替タブ、③ID200と310の最新フレーム一覧を赤枠と番号で示した画面

図1:Each ID Windowの表示形式と各領域。

No.画面メニュー説明
①Time Stamp Display TypeTimeの表示形式を選択します。図1ではAbsolute Onlyが選択されています。
②表示Ch切替タブ接続したMicroPeckerXに応じて、最大8Chの表示対象を切り替えます。図1の選択タブはCh1-1で、Ch1-2も選択可能です。
③ID別ログ一覧IDごとの最新フレームを表示します。図1では標準ID 200の送信(T)と標準ID 310の受信(R)が1行ずつ並び、両行のChは1-1です。

Each IDログ表示内容​

ログの項目内容を以下に説明します。

Each IDのログ列。Ch 1-1のID 0x200と0x310の最新フレームをAbsolute Onlyで表示
項目名説明
Time送受信した時間を表示(Time Stamp Display Type で形式を選択)
Ch送受信したチャンネルを表示
Protocol送受信したプロトコルを表示
Dir送信(T)/受信(R)を表示
LabelLabel Filterにて設定されたLabelを表示
State正常フレームをOKと表示
Typeフレーム種別(Data Frm./Remote Frm.)を表示
Format標準ID(Std) /拡張ID(Ext) を表示
ID送受信したIDを16進数で表示
DLC送受信したDLCを表示
D1~D64送受信したデータを16進数で表示
Count各IDの正常フレームの検出回数を表示

Time Stamp Display Type 切り替え表示機能​

表示されるTime形式について以下から選択を行なうことができます。

表記説明
Absolute Only絶対時間のみ
Absolute + Last絶対時間 + 前回の時間
Absolute + Relative絶対時間 + 前回からの時間(差分)

「Absolute Only」 選択時​

最後に送受信した絶対時間を表示します。

Absolute Only。最後の送受信時刻をTimeに表示

「Absolute + Last」 選択時​

Time(Last)に前回のTimeを表示します。

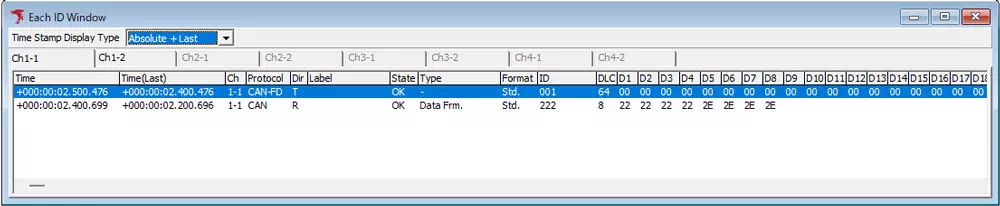

Absolute + Last。同じ保持データの前回時刻をTime(Last)に表示

「Absolute + Relative」 選択時​

Time(Relative)に前回からのTimeの差分を表示します。

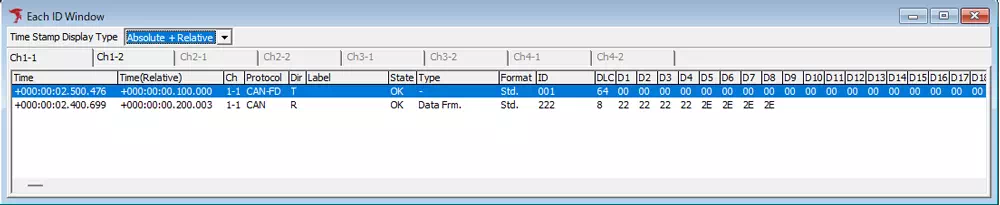

Absolute + Relative。同じ保持データのID 0x200は100ms、ID 0x310は20.001msの差分を表示

3図は同じCH1(Ch 1-1)の保持データを表示しています。ID 0x200は送信、ID 0x310は受信の最新フレームです。Timeの右隣が、Lastでは前回時刻、Relativeでは前回との差分に変わります。
