複数Chのログ統合機能

統合した通信ログをシグナル解析するときは、統合後のログCHと解析用定義のCH割当を照合してください。元のファイル名だけではCHの対応を判断できません。

複数Chのログ統合機能(Ch Mixing)は、「Analyze Window」の各チャンネルのログを1つのログへマージする機能です。Analyzeタブで統合対象を選び、Executeをクリックすると、複数チャンネルのフレームを時刻順に確認できます。

統合後のAnalyzeタブでは、次の機能を使用できます。

Ch Mixingタブの画面説明​

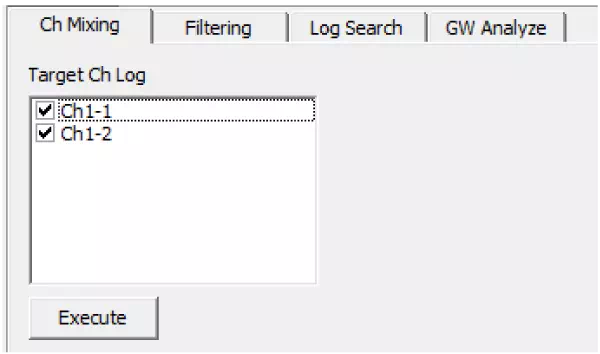

Ch Mixing操作部の①Target Ch Logと②Executeボタンを赤枠と番号で示した部分図

図1:Ch Mixingの操作部。

No.項目説明
①Target Ch Log統合するチャンネルのログを選びます。チェックを付けたチャンネルが統合対象になります。
②Execute選択したチャンネルのログを統合し、Analyzeタブのログ一覧へ表示します。

Ch Mixing設定手順​

  1. AnalyzeタブのCh Mixingを開く Analyze Window上部の「Analyze」タブを選び、下部の「Ch Mixing」タブを開きます。統合前で解析ログがない場合、ログ一覧は空欄で、下部にはCh Mixingタブが表示されます。

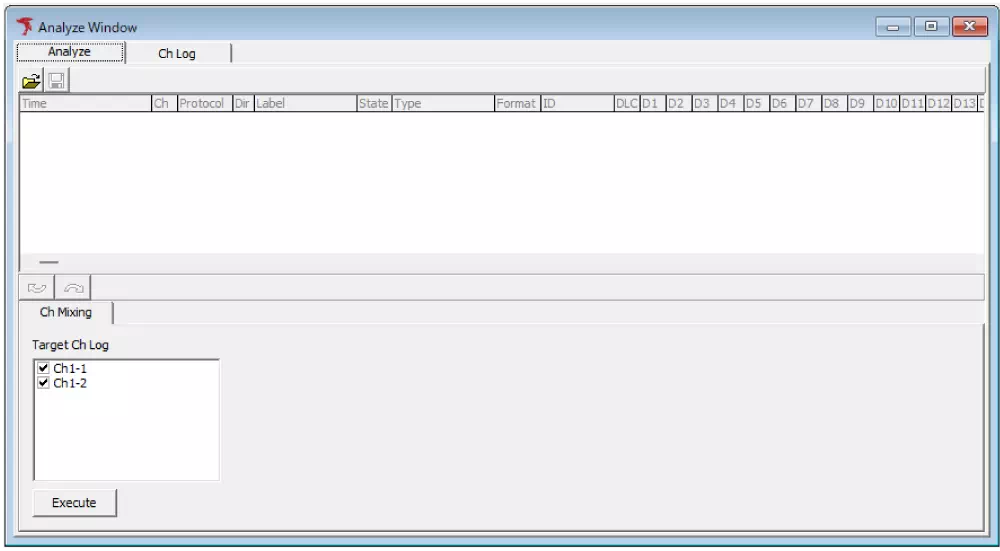

ログ統合前のAnalyze Windowで上部Analyzeタブと下部Ch Mixingタブを赤枠で示した画面

図2:ログ統合前のAnalyzeタブ。

  1. 統合するチャンネルを選ぶ Target Ch Logで、統合するチャンネルにチェックを付けます。図3ではCh1-1とCh1-2の両方を選択しています。
Target Ch LogでCh1-1とCh1-2をチェックし、Executeボタンを赤枠で示した部分図

図3:統合対象の2チャンネルを選択。

  1. Executeをクリックして結果を確認する 図3のExecuteをクリックすると、統合したログがAnalyzeタブに表示されます。下部にはFiltering、Log Search、CAN GW Analyzeの各タブも表示されます。

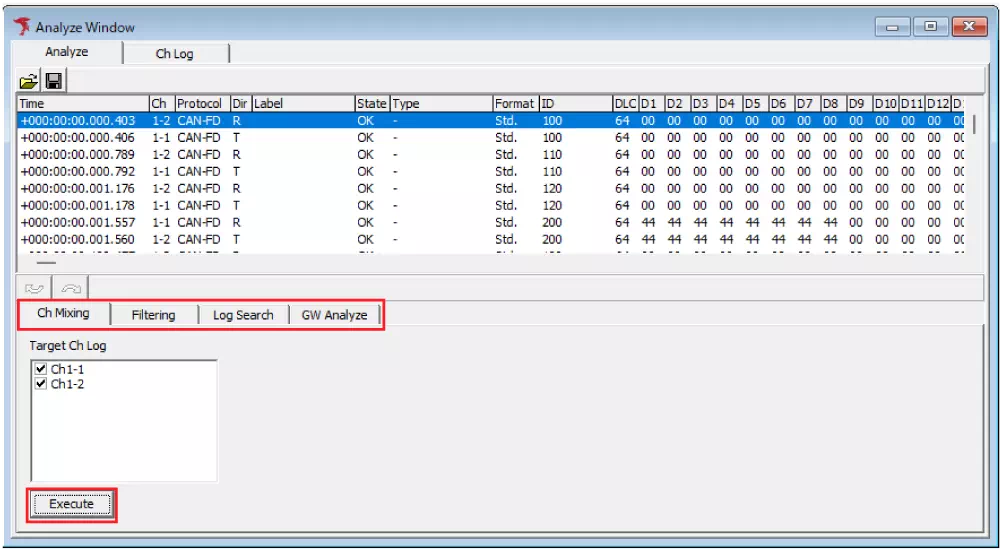

統合後のAnalyzeタブで、Ch1-1の受信ID310とCh1-2の受信ID330の隣接行、および追加された解析タブを赤枠で示した画面

図4:2チャンネルのログを統合した結果。

図4の赤枠内では、次の2行を確認できます。IDは16進数です。

TimeChDirID
+000:00:00.007.1401-1R310
+000:00:00.017.0611-2R330

Ch列で元のチャンネル、Time列で並び順を確認します。先頭の選択行は送信フレームのため、受信IDを照合するときは赤枠の2行を確認してください。
