ログ解析の選び方と基本操作

調べたいこと使用する機能
信号の値・波形・状態と元フレームSignal Analysis
フレームの表示・条件絞り込み本ページのAnalyze/Ch Logとフィルタ
時刻・フレーム・ラベル検索ログ検索
複数CHの時間関係Ch Mixing
フレーム間隔フレーム周期解析
GWの遅延・消失・滞留GW解析の操作と仕様

保存済み通信ログを調べる場合は、ライブ監視を開始せずログを読み込みます。以下のStart/Stop手順は、これから取得するデータを解析する経路です。

機能概要​

MicroPeckerX CAN FD Analyzer のデータアナライズ機能では、取得済みのログデータを多彩な切り口で解析・可視化できます。主な機能は以下のとおりです。

機能説明
統合ログ解析
(Analyze タブ)
複数チャンネルのログをマージし、一つのタイムライン上で一括解析。
– 複数チャンネルのログ統合(Ch Mixing)
– フィルタ表示(Error/ID/Label)
– ログ検索(時間/トリガ/ラベル)
– 時間オフセット設定/解除
– CAN GW 解析(遅延・メッセージロスト・滞留)
– 絞り込みのUndo/Redo
– ログの読み込み/保存ボタン
チャンネル別ログ解析
(Ch Log タブ)
各チャンネル単独のログ解析。
– フィルタ表示(Error/ID/Label)
– ログ検索(時間/トリガ/ラベル)
– 時間オフセット設定/解除
– フレーム周期計測(CAN Frame Analyze)
– ログ読み込み/保存ボタン
シグナル解析
(Signal Analysis タブ)
Signal Analysisで取得済みログを信号値に変換し、時刻ごとの値や波形、対応する元フレームを確認できます。
GW(Gateway)解析CAN-Gateway を経由したフレームの遅延時間、メッセージロスト、滞留ピークを測定。
– Latency & Msg. Lost:最大/最小/平均レイテンシとロスト発生点
– Residence Peak:ピーク滞留数と発生タイミング
フレーム周期解析指定フレームの送信間隔(周期)を計測。
– 最大/最小/平均間隔、サンプル数の表示
– 結果を CSV で保存
高度なフィルタと検索Error、ID、Label それぞれの条件で絞り込み。
– 時間/ログ/ラベルなど多様な検索オプション
ログの読み込み・保存Analyze Window/Ch Log タブそれぞれでログファイルをインポート・エクスポート。
– 既存ログの上書き or 保持読み込み
– UTF-8マルチバイト対応(外部ログ取り込み時の変換サポート)
操作の取り消し・やり直しUndo/Redoボタンが有効なとき、Analyzeタブの絞り込みを取り消し・やり直しできます。履歴には表示中の状態を含めて最大5つのログ状態を保持します。Ch Mixingが完了すると、統合後のログを起点に履歴を作り直します。

これらにより、現場で取得した大量ログを多面的に解析し、問題箇所の特定や性能評価をスムーズに行えます。


シグナルの解析との関係​

本ページの操作は、フレームログの表示・検索・統合を中心に説明します。保存ログの信号値・波形を調べる場合は、Analyze WindowのSignal Analysisを使用します。監視中の最新値を表示するSignal Windowとは別の画面です。信号定義とSignal Setの準備はシグナル機能の基本操作を参照してください。

Analyze WindowのAnalyze、Ch Log、Signal Analysisの切り替えタブ

フレームログは「Analyze」または「Ch Log」、信号値と波形は「Signal Analysis」に切り替えて調べます。

Signal Analysisの基本操作、画面構成、結果の記録・出力を参照してください。

Signal Analysisでの再生は解析結果の表示時刻を移動する操作です。Simulation WindowのLog Replayによるバスへの送信とは異なります。

基本操作​

1. 通信モニタリングを開始
「Command」→「Start」を選ぶと監視を開始します。ツールバーのStart ボタン、またはF5キーでも同じ操作ができます。

CommandメニューでStart(F5)を選択

基本操作 図1 監視を開始するStart(F5)。

Startでフレームの監視を開始します。ログをファイルに残す場合は開始前に「Save Log File」をオンにします。Free Runでは監視開始と同時に記録が始まります。Triggeredで開始条件を設定した場合は、監視中に「Wait Start Trigger」が表示され、条件が成立して「Logging」に変わると記録が始まります。記録条件とステータス表示

2. 通信モニタリングを停止

「Command」→「Stop」を選ぶと監視を停止します。ツールバーのStop ボタン、またはF6キー・Escキーのいずれかでも同じ操作ができます。

CommandメニューでStop(F6)を選択

基本操作 図2 監視を停止するStop(F6)。

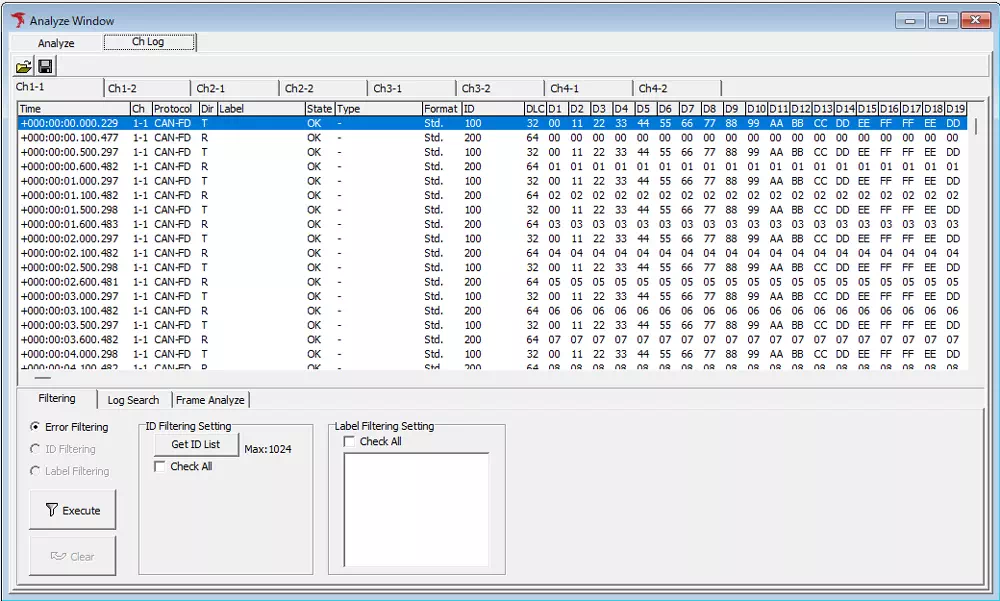

3. Analyze Windowでログを確認

監視を停止してAnalyze Windowの「Ch Log」を開き、対象チャンネルのフレームを確認します。停止後のレイアウト切り替えを有効にしている場合は、取得データがあるとAnalyze Layoutへ切り替わります。

Ch Logの取得済みログと下部のCAN Frame Analyze

基本操作 図3 停止後にCh Logで確認するフレームログ。


Analyze Windowの画面説明​

Analyze Windowの上部で、複数チャンネルをまとめる「Analyze」、チャンネルごとに調べる「Ch Log」、信号値・波形を調べる「Signal Analysis」を切り替えます。以下は取得済みログを表示した例です。各全景の番号は、直後の項目表に対応しています。

Analyzeタブ表示​

Analyzeでは、Ch Mixingで対象チャンネルのログを一つにまとめてから、フィルタ・検索・CAN GW解析を行います。

図1:Ch Mixingで統合対象を選ぶ部分図

Ch Mixingの部分図。Target Ch LogのCh1-1とCh1-2にチェックを付けた状態と、Executeボタンを赤枠で表示

赤枠のTarget Ch Logで対象チャンネルにチェックを付け、Executeでログを統合します。図ではCh1-1とCh1-2の両方を選択しています。

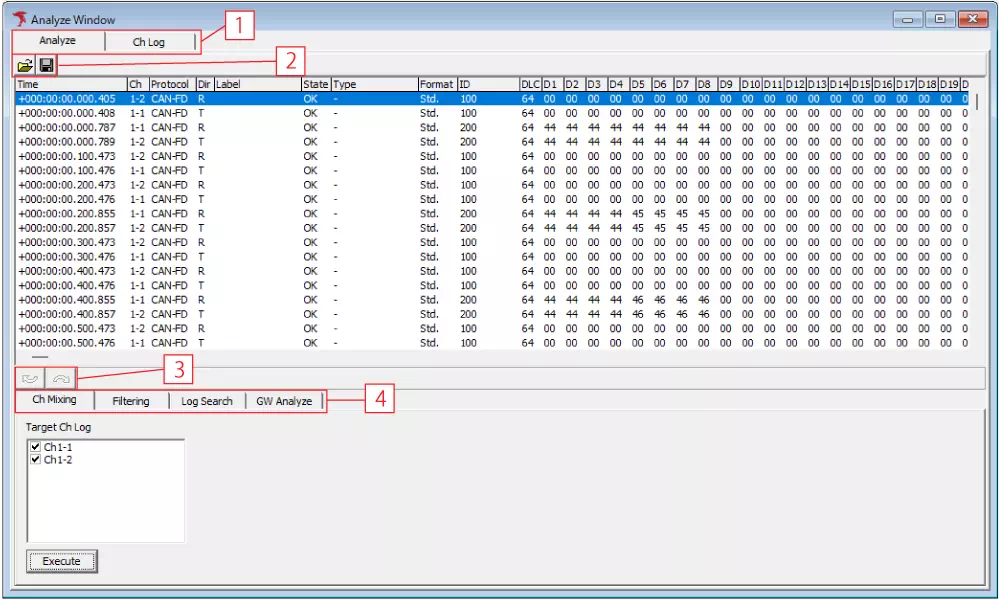

図2:Ch Mixing実行後の統合ログ

CH1-1とCH1-2のログを統合したAnalyze全景。Ch列で元チャンネルを確認でき、下部にFiltering、Log Search、CAN GW Analyzeが表示される
No.項目説明
[1]Analyzeタブ統合ログを表示する画面です。
[2]Load Analyze Log/Save Analyze Log統合ログの読み込み・保存に使用します。
[3]Undo/Redo絞り込みの履歴を移動します。Ch Mixing完了時に、統合後のログを起点として履歴を作り直します。
[4]統合ログ一覧のCh・ID列各行の元チャンネルとCAN IDを照合します。この例では3行目にCH1-1の受信ID 310、4行目にCH1-2の受信ID 330を表示しています。先頭の選択行は送信フレームです。
[5]Ch Mixing/Filtering/Log Search/CAN GW Analyzeチャンネル統合、絞り込み、検索、GW解析を選択します。

下部のタブはログの状態によって変わります。Analyzeに統合ログがない場合はCh Mixingから操作します。詳しい手順は複数Chのログ統合機能、フィルタ、ログ検索、GW解析を参照してください。

Ch Logタブ表示​

Ch Logではチャンネルを切り替え、そのチャンネルのログを確認します。表示チャンネルを変えても、Analyzeで統合する対象の選択とは別の操作です。

図3:CH1-1のログを表示した全景

Ch LogのCH1-1全景。受信ID 310の選択行と、下部のCAN Frame Analyzeを表示。番号は下の項目表に対応
No.項目説明
[1]Analyze/Ch Log/Signal Analysis解析画面を切り替えます。ここではCh Logを選択しています。
[2]Load Analyze Log/Save Analyze Logチャンネルのログを読み込み、表示中のログを保存します。
[3]表示Ch切り替えタブCh1-1、Ch1-2など、確認するチャンネルを選択します。接続構成に応じて最大8チャンネルを切り替えられます。
[4]ログ一覧Time、Ch、Protocol、Dir、ID、DLC、データなどを確認します。図の選択行はCH1-1の受信フレームで、IDは310(16進数)です。
[5]Filtering/Log Search/CAN Frame Analyzeチャンネル内の絞り込み、検索、フレーム周期解析を選択します。
[6]CAN Frame Analyzeの設定CAN Frame Listに解析対象IDを登録し、Frame Cycle Analyzeで周期を解析します。

図3の選択行はTime「+000:00:00.007.140」、DLC 16、先頭データ「B8 0B」の受信フレームです。

図4:CH1-2へ切り替えた部分図

Ch1-2タブと、Ch列1-2・受信ID 330の選択行を赤枠で示した部分図

赤枠のCh1-2タブと選択行のCh列「1-2」を照合します。この受信フレームのIDは330(16進数)です。図3のCH1-1・ID 310と区別して確認してください。周期解析の詳細はフレーム周期解析機能を参照してください。

Signal Analysisタブ表示​

Signal Analysisでは、解析対象ログとSignal Setを選び、信号値・波形とフレームを照合します。

図5:4面のグラフで2チャンネルを比較する全景

Signal Analysisの全景。SourceはMonitor buffer、中央は4面グラフ、右側はValues・Status Monitor・Bar Monitor、下部はFrame Log。番号は下の項目表に対応
No.項目説明
[1]Analyze/Ch Log/Signal Analysis解析画面を切り替えます。ここではSignal Analysisを選択しています。
[2]Signal Set/Signal Catalog/Source/Analyze信号定義と解析対象を確認し、Analyzeで解析します。図のSignal Setは「FD2 2CH - Manual」、SourceはMonitor bufferです。Open Logでログを読み込み、Export CSVで解析した信号値を出力できます。
[3]Current Set/Details信号を選択し、定義・割当チャンネル・単位などを確認します。
[4]Graphタブ/Layout/グラフ表示するグラフと分割数を切り替えます。図はCH1-1のID 0x310とCH1-2のID 0x330を4面で比較しています。
[5]Values/Status Monitor/Bar Monitor表示時刻の信号値、状態、バー表示を確認します。図では約24.981秒のTarget_RPM_demoが1403 rpmです。
[6]再生操作・時刻スライダー記録済みログの表示時刻を移動します。
[7]Frame Log/Alerts/Markers/Display Settingsフレーム、アラート、A/Bマーカー・注釈、表示設定を切り替えます。

図のFrame Logにある「Time neighbor (not a source frame)」は、表示時刻の近傍フレームを示します。選択信号の値を生成した元フレームを示す表示ではありません。CH・ID・時刻と、Selected signal onlyの設定を確認して照合してください。

操作手順はSignal Analysisの基本操作、波形・値・マーカーの詳細は画面構成と波形の確認、保存方法は結果の記録・出力を参照してください。
