機器の接続方法
機器の接続、切断方法
本章では、機器の接続、切断手順を説明します。
機器の接続方法

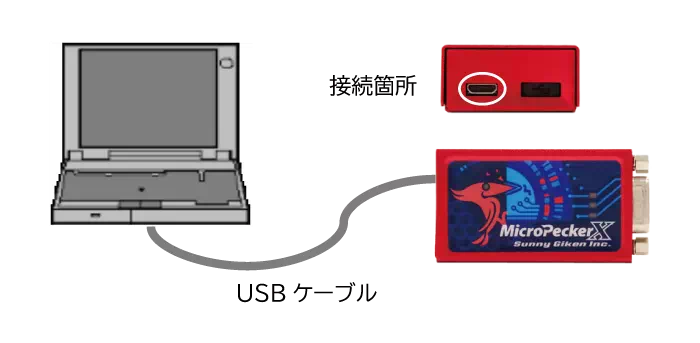

Windows PCとの接続
付属のUSBケーブルを使用してMicroPeckerX本体をPCのUSBポートに接続してください。
注意
USBポートは左側のみ使用可能です。右側のキャップは外さないでください。

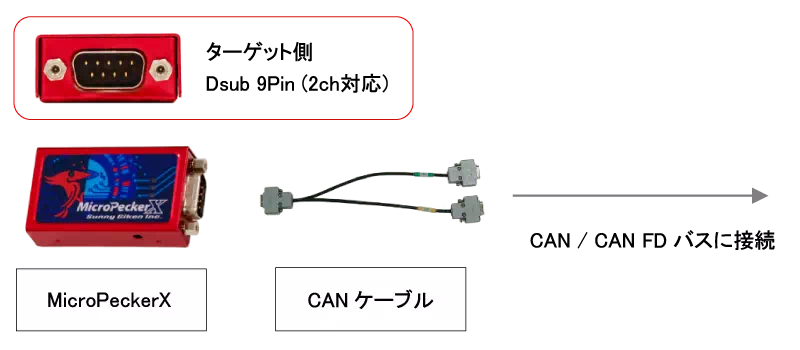

CANバスとの接続
CANケーブルを使用してMicroPeckerX本体をCAN / CAN FDバスに接続してください。 CAN Hi、CAN Lo、GNDへの接続が必要です。
同期ケーブル接続
複数のMicroPeckerXを同期させる場合は本製品に付属の同期ケーブルで接続してください。
ヒント

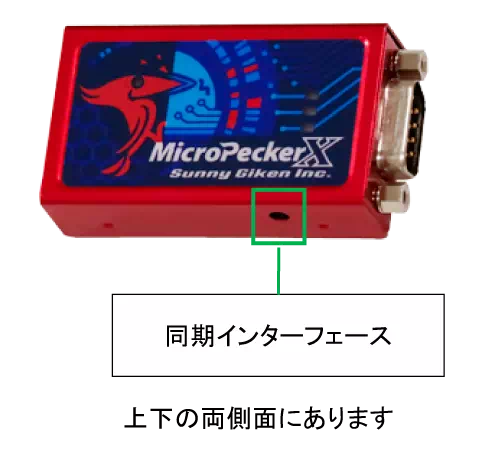

同期インターフェースは2箇所あります。機能に差はありませんので、ご使用環境に合わせて同期ケーブルを接続してください。

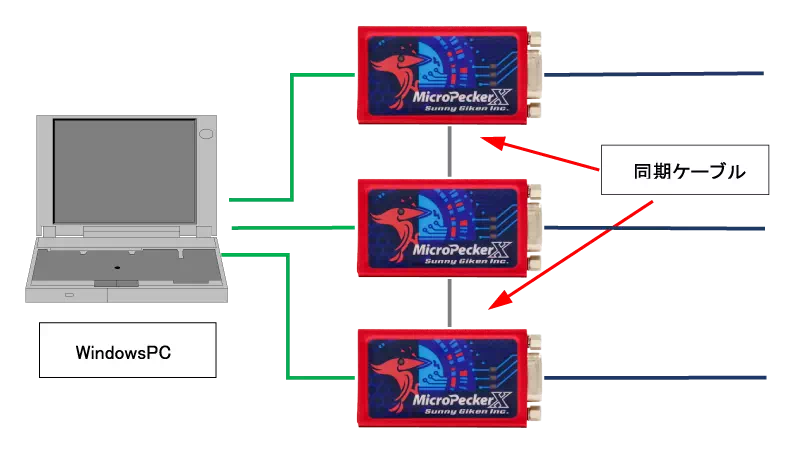

3台使用時の接続例
注意
同期ケーブルの挿抜は、モニタリング停止状態で行ってください。
終端抵抗の切り替え
終端抵抗のON/OFF切り替えは、GUIアプリケーションで設定が可能です。
機器の切断方法
機器の切断手順を以下に説明します。

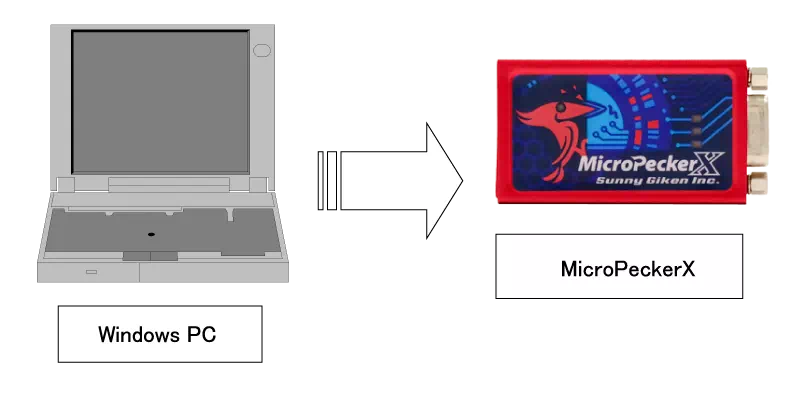

MicroPeckerXとWindowsPCの切断
WindowsPCからMicroPeckerX本体を抜いてください。

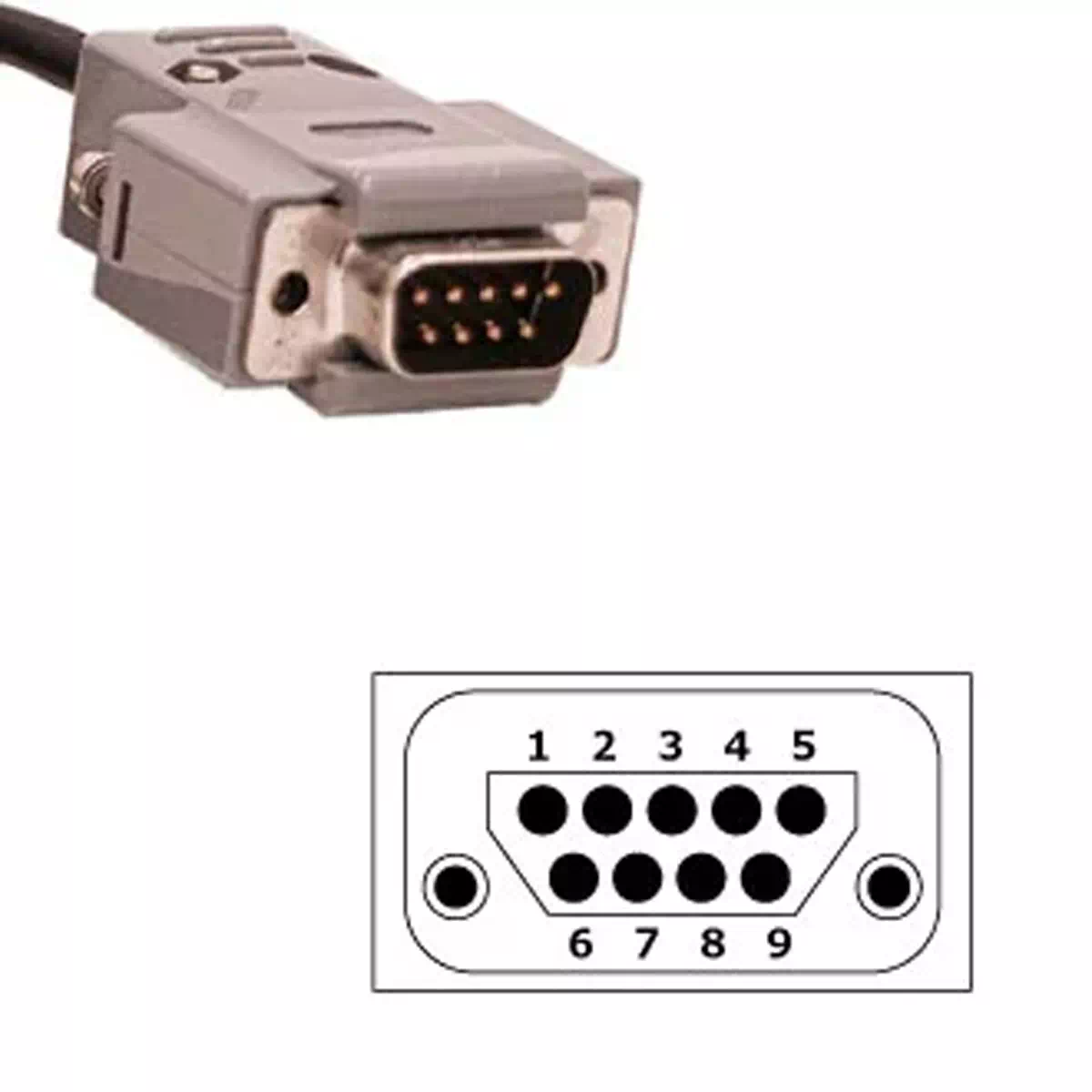

Dsubコネクタピン配置
Dsubコネクタのピン配置は以下の通りです。
MicroPeckerX本体《S810-MX-FD2》

| Pin | Function |
|---|---|
| 1 | CAN Lo(CH1) |
| 2 | CAN Lo(CH0) |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | GND |
| 7 | CAN Hi(CH0) |
| 8 | CAN Hi(CH1) |
| 9 | Not Connected. |
CAN 1ch クリップケーブル《S810-MX-CB1》

| Pin | Function |
|---|---|
| 1 | Not Connected. |
| 2 | CAN Lo |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | Not Connected. |
| 7 | CAN Hi |
| 8 | Not Connected. |
| 9 | Not Connected. |
CAN 2ch Dsubケーブル《S810-MX-CB2》(Ch1,Ch2コネクタ側)

| Pin | Function |
|---|---|
| 1 | Not Connected. |
| 2 | CAN Lo |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | Not Connected. |
| 7 | CAN Hi |
| 8 | Not Connected. |
| 9 | Not Connected. |
※:2chの端子から1chごとに分配されます。
注意
接続を誤った場合、MicroPeckerX本体側、CAN / CAN FDバス側の双方にダメージが生じる可能性があります。
接続後はDevice Windowで通信を設定し、目的別ガイドから監視・解析・送信などの目的を選んでください。
