スロット送信
通信定義からスロットを作成する場合とPhysical/Logical/Rawによる初期値編集はCatalogから送信フレームを設定するを参照してください。本ページは採用後の有効化、周期・回数・開始停止等を説明します。
スロット送信機能では、周期送信、イベント送信といった様々な条件での送信が可能です。

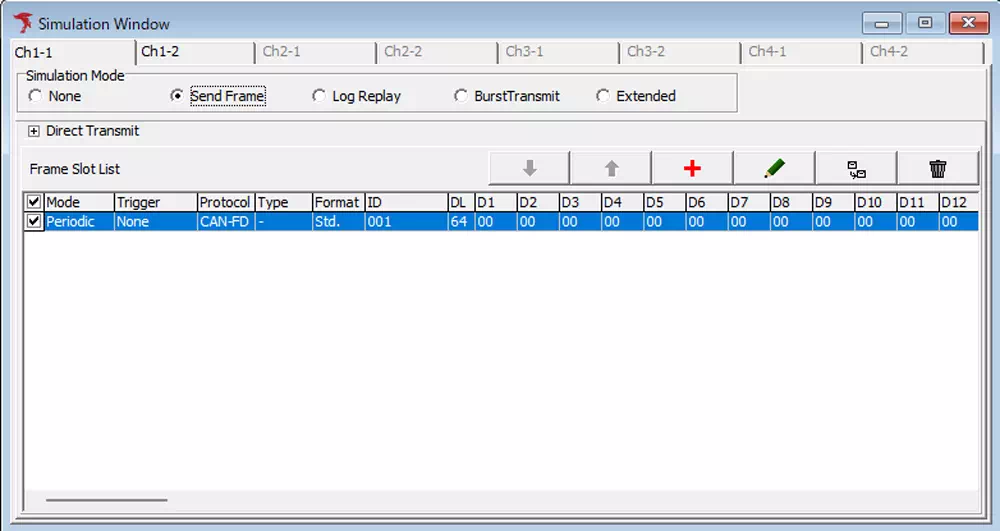

「Simulation Window」のSimulation Modeにて「Send Frame」を選択するとスロット送信機能が使用できます。
Send Frameの画面説明
| 画面メニュー | 説明 |
|---|---|
| Frame Slot List | 設定したSlot情報を表示します(※1) |
ボタン | Slot設定の追加をします。ボタンクリックすると、CAN/CAN-FD Frame Settingダイアログを表示します。 |
ボタン | 選択中のSlot設定を編集します。ボタンをクリックすると、CAN/CAN-FD Frame Settingダイアログを表示します。(※2) |
ボタン | 選択中のSlotの設定情報をコピーします。(※3) |
ボタン | 選択中のSlotを削除します。 |
ボタン | 選択中のSlotを移動します。(※4) |
※1: 設定可能なスロット数は最大28Slotです。
※2: リスト内にある対象スロットのチェックボックス以外の箇所をダブルクリックすることで、同様にスロットの編集ができます。
※3: リスト内にある対象スロットを右クリックしながら、ドラッグアンドドロップすることで、同様にスロットのコピーができます。
※4: リスト内にある対象スロットをドラッグアンドドロップすることで、同様にスロットの移動ができます。
スロットの設定
Send Frameモードで、「+」ボタンのクリック、または、選択中のSlot設定の編集を行なうと、CAN/CAN-FD Frame Setting ダイアログが表示されます。
CAN/CAN-FD Frame Settingダイアログでは送信フレーム設定を行なうことができます。
以下では、Mode(送信モード)とFrame Setting(送信フレーム)の設定項目について説明します。

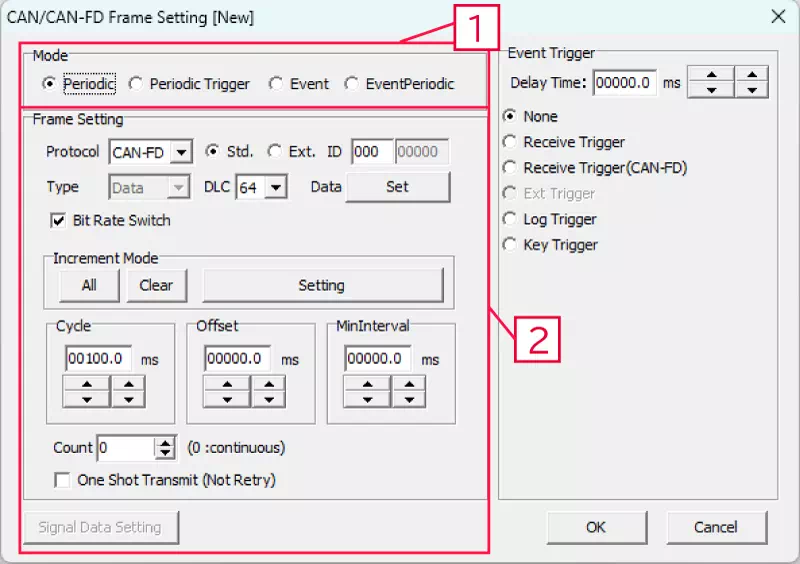

CAN/CAN-FD Frame Settingダイアログ(Mode,Frame Setting)の画面説明
新規追加直後の画面例です。Frame Data (HEX)とSignalsを同じ画面で編集できます。Cycle、Offset、Min Interval、CountはTransmit Timing / Countにまとまっています。
| 項目名 | 詳細項目 | 説明 |
|---|---|---|
| Mode | Periodic | 対象フレームを周期(Periodic)送信に指定します。 |
| Periodic Trigger | 対象フレームをトリガ条件発生時に周期(Periodic)送信を開始するフレームに指定します。 ※イベントトリガー機能と合わせて使用します。 | |
| Event | 対象フレームをイベント(Event)送信に指定します。 ※イベントトリガー機能と合わせて使用します。 | |
| EventPeriodic | 対象フレームをイベント周期(Event Periodic)送信に指定します。 ※イベントトリガー機能と合わせて使用します。 | |
| Frame Setting | Protocol | CAN または、CAN FDに設定します。以下のプルダウンから選択できます。 ・CAN ・CAN-FD |
| Std./Ext. | 標準ID(Std) または、拡張ID(Ext)に設定します。 | |
| ID | CAN IDを設定(Hex)します。 | |
| Type | データ(Data) または、リモート(Remote)フレームに設定します。 ProtocolをCANに選択時のみ選択可能です。CAN-FD選択時は編集不可状態になります。 | |
| DLC | 送信データの長さを設定します。CANではDLC値0〜15を選択でき、データフレームのデータ長は最大8バイトです。CAN-FDではデータ長0〜8、12、16、20、24、32、48、64バイトから選択します。 | |
| Bit Rate Switch | CAN FDフレーム選択時に設定可能です。 ・チェックON: 「Device Window」で設定されているCAN FDフレームのデータ領域のbaudrate設定を有効とする ・チェックOFF: 「Device Window」で設定されているCAN FDフレームのデータ領域のbaudrate設定を無効とする。(全てAirbitration部分のBaudrateを使用する) | |
| One Shot Transmit (Not Retry) | エラー検出時の再送有無を設定できます ・チェックあり:エラー検出時の再送なし ・チェックなし:エラー検出時の再送あり | |
| Transmit Timing / Count | Cycle | 送信周期を設定します。最小単位は0.1 ms(100 μs)です。Eventモードでは無効です。(※1) |
| Offset | シミュレーション開始から送信開始までのオフセット時間を設定します。最小単位は0.1 ms(100 μs)です。Eventモードでは無効です。(※1)(※2) | |
| Min Interval | 最低送信間隔保証時間を設定できます。最小単位は、0.1ms(100μs)です。(※1) | |
| Count | 周期送信、イベント周期送信にて送信する回数を設定できます。0を設定時は無制限となります。(※3) | |
| Frame Data (HEX) | バイト入力欄 | D1から順に、送信データを1バイトずつ16進数で入力します。 |
| Text Edit | Frame Data - Text Editを開き、送信データをHEXまたはBinaryでまとめて編集します。 | |
| Increment | Increment Settingを開き、送信するたびに加算するデータをバイト単位で指定します。対象バイトには「+」が表示されます。 | |
| Signals | From Catalog | Signal Catalogから、このスロットで使用するCAN/CAN FDフレーム定義を選びます。 |
| Signal/Initial Value/Format/Unit | フレームに対応する信号と単位を表示します。対象信号の行を選び、Formatでその信号に使用できる形式(Physical/Logical/Raw signed/Raw unsigned)を選択して、Initial Valueを編集します。 |
※1:
ボタンにより1の位、0.1の位の増減を行うことも可能です。
※2: EventPeriodicを選択したとき、Offset時間経過前にイベントを受信すると、イベント送信が行われます。
※3: 以下の条件の時、周期送信のカウントはイベント送信からのカウントとなります。
- Mode:EventPeriodic(イベント周期)
- Countを0以外で設定
- Count分の送信が完了
- イベントを検出
ダイアログのタイトルバーはCAN Frame Settingダイアログを表示する時の動作によって表記が変わります。
| 動作 | 表記 | 表記例 |
|---|---|---|
| 新規Slot追加 | 末尾に[New]を付与 | ![]() |
| 既存Slot編集 | 末尾に[No. スロット番号]を付与 | ![]() |
| 選択Slot複製 | 末尾に[Copy]を付与 | ![]() |
Data Settingダイアログ
現行版では、CAN/CAN-FD Frame SettingのFrame Data (HEX)で送信データを編集します。まとめて編集する場合はText Editをクリックし、Frame Data - Text Editを開きます。リモートフレームやデータ長が0のフレームでは、データ編集は無効です。
| 項目 | 説明 |
|---|---|
| Frame Data (HEX)の入力欄 | 有効なデータバイトをD1から順に16進数で直接入力します。 |
| HEX/Binary | Text Editで入力形式を切り替えます。HEXは1バイトを00〜FFの16進数、Binaryは1バイトを8桁の0と1で入力します。 |
| テキスト入力欄 | バイトをカンマで区切り、フレームのデータ長と同じ数を入力します。 |
| OK/Cancel | Text EditのOKで編集内容を親画面のFrame Data (HEX)に反映します。CancelでText Edit内の変更を破棄します。スロットの設定は親画面のOKで確定します。 |

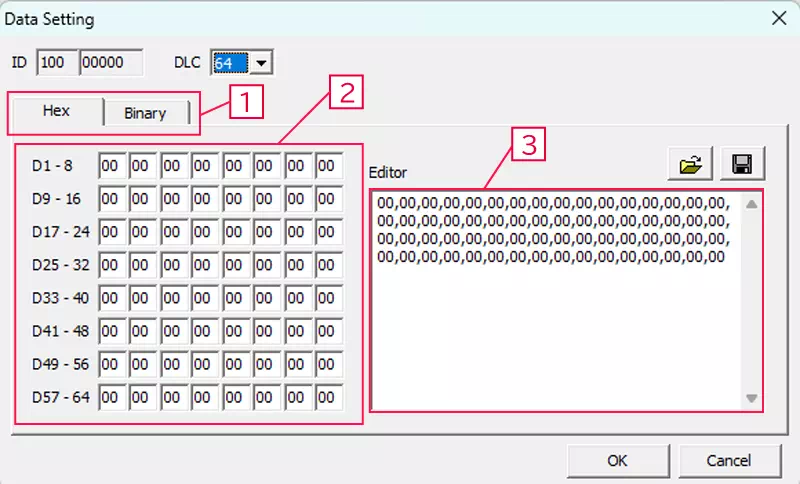

次の図は64バイトの送信データをHEXで編集する画面例です。

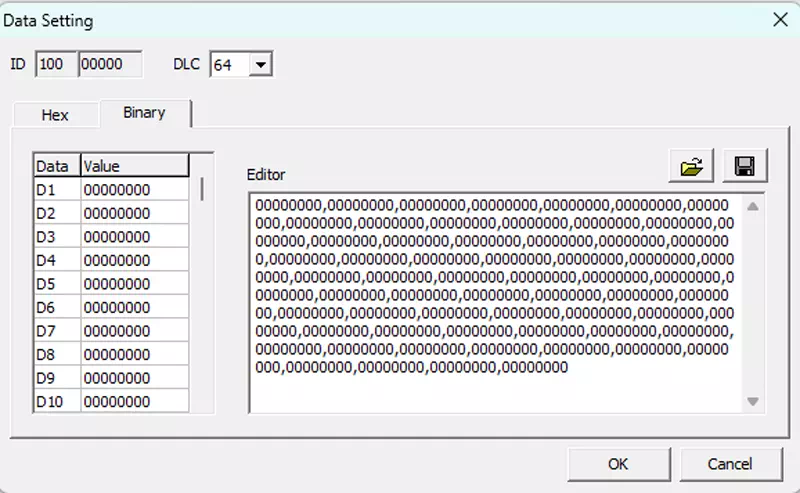

Binaryでの表示例

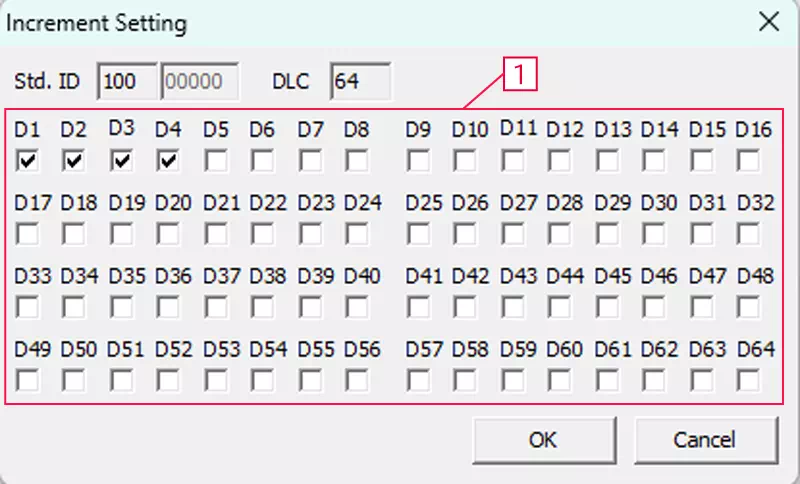

Increment Settingダイアログ
CAN/CAN-FD Frame SettingのFrame Data (HEX)にあるIncrementをクリックすると、Increment Settingダイアログが表示されます。バイトごとに対象を選ぶか、All/Clearで有効なバイトのチェックをまとめて切り替え、OKで親画面に反映します。
| 画面メニュー | 説明 | 補足説明 |
|---|---|---|
| ID | CAN ID | Increment Settingでは編集できません。 |
| DLC | データ長 | Increment Settingでは編集できません。 |
| D1~D64 | Increment対象チェック | 1byteごとのデータに対してIncrement対象とするか否かの設定を行います。 |
シグナル定義を使用した初期値の編集
信号定義はSignal Catalogで準備します。フレーム設定画面のSignalsでFrom Catalogをクリックし、対象フレームを選んでUse Frameをクリックします。確認画面でOKをクリックすると、選んだ定義がフレーム設定画面に反映されます。採用済みの定義は、スロットを再度開くと復元されます。
対象信号の行を選び、Formatでその信号に使用できる形式(Physical/Logical/Raw signed/Raw unsigned)を選択して、Initial Valueを編集します。変換結果はFrame Data (HEX)にも反映されます。ID、データ長、変換後の値を確認し、親画面のOKでスロット設定を確定してください。
表示例はFanDemo_CANFD.dbcのFanCommand_CH1(ID 200、16バイト)です。CH1_EnableのLogical値ONとCH1_Target_RPMのPhysical値200 rpmに対応し、先頭3バイトは「01 C8 00」です。
これは送信フレームの初期データを設定する操作です。Signal Windowでの表示設定やCatalogへの取り込みだけでは送信データは設定されません。実際の送信には、スロットと送信モードを設定したうえでモニタリングを開始する必要があります。
通信定義からのスロット生成と初期値編集の手順はシグナル定義と送信設定の連携を参照してください。
