通信設定

「Device Window」で接続中の MicroPeckerX の通信設定を行います。 モニタリング開始前に必ず行ってください。

基本操作​

通信設定の流れを説明します。

  1. Device Windowを開く
    メニューやツールバーから「Device Window」を選択します。

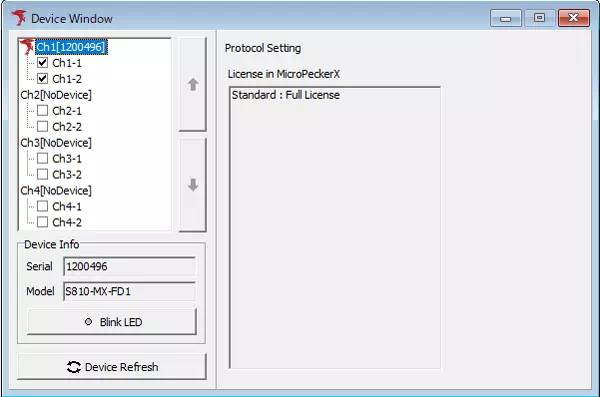

Device Window

図ではシリアル番号を省略しています。

  1. 通信設定対象Chを選択
    接続Ch(Ch1-1/Ch1-2)をクリックすると、Protocol Setting 欄が通信設定表示に変わります。
    MicroPeckerXを複数ChのCANバスに接続する際は、各Ch毎に通信設定を行ってください。

  2. Baudrate設定
    Protocol SettingのBaudrateタブでは、CANバスの通信ボーレートとサンプルポイントをプリセットから選択できます。
    Payload部の設定は、CAN FDのみ有効です。

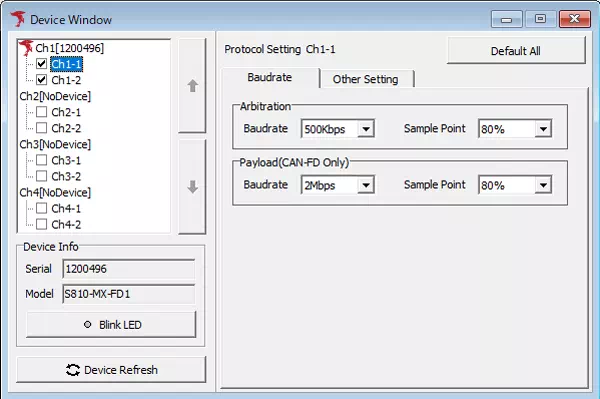

Protocol Setting – Baudrate タブ
  1. Ack応答、終端抵抗の設定
    Protocol SettingのOther Settingタブでは、MicroPeckerX からの Ack 応答と終端抵抗 ON/OFF を設定できます。

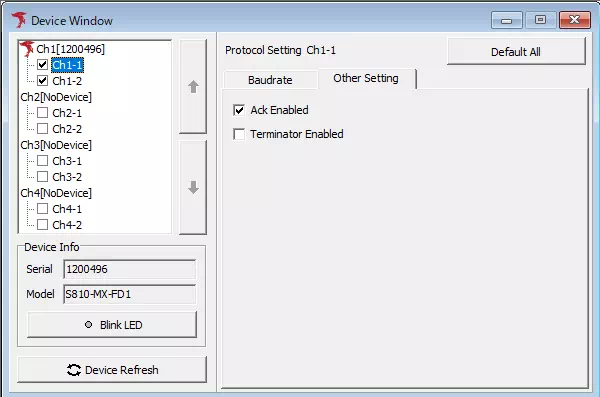

Protocol Setting – Other Setting タブ

以上で通信設定は完了です。


Device Window画面説明​

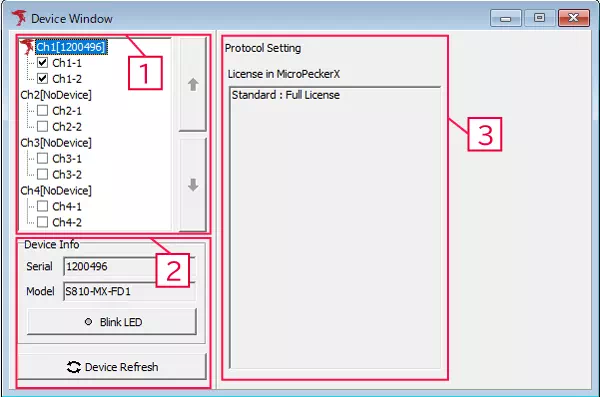

Device Window
No.項目名説明
1Device List接続されているMicroPeckerXのリストを表示します。チェックボックスON/OFFでChの使用有無の設定が可能です。
上下ボタンMicroPeckerXが複数接続している場合、対象MicroPeckerXを選択して上下ボタンをクリックすると、接続Chの変更が可能です。
2Device InfoDevice Listにて選択したMicroPeckerXのSerial番号、Modelを表示します。
Serial選択したMicroPeckerXのSerial番号を表示します。
Model選択したMicroPeckerXのModelを表示します。
Blink LEDボタンDevice Listにて選択中のMicroPeckerXのLEDを点滅して対象のMicroPeckerXを確認することができます。
Blink LEDボタンをクリックすると、選択中のMicroPeckerXの「緑」「黄」のLEDが点滅します。
再度、Blink LEDボタンをクリックすると点滅を停止します。
Device Refreshボタンボタンをクリックすると、PCに接続されているMicroPeckerXの再認識を行なうことができます。
3Protocol SettingDevice Listで選択したMicroPeckerXに登録しているライセンスを表示します。
Deviceを認識していない場合は「No Device」と表示します。
Device Listの各Chをクリック選択すると、通信設定画面を表示します。

Baudrateタブ​

Device Listの各Chをクリックすると、通信設定画面を表示します。Baudrateタブでは、通信ボーレート、サンプルポイントの設定が可能です。
プリセットで簡単に設定可能なSimple Settingと詳細な設定が可能なDetail Settingがあります。

Simple Setting​

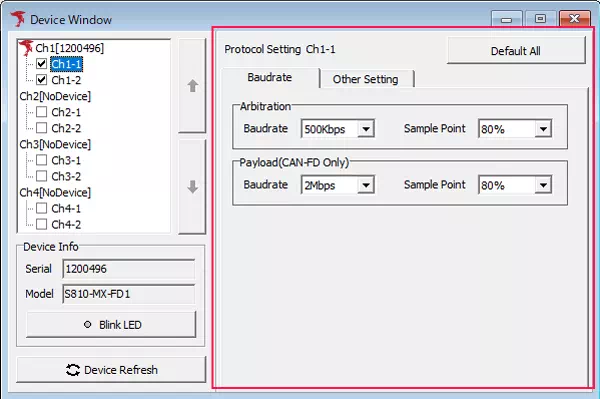

Baudrate Simple Setting

Simple Settingでは、CAN/CAN FDの通信設定をプルダウンから選択できます。

項目名説明
Protocol Setting選択中のCh情報を表示します。
Baudrate/other Setting切り替えタブProtocol SettingをBaudrate / Other Settingの切り替え表示ができます。
Simple Setting / Detail Setting通信設定方式を切り替えます。Simple Setting はプリセット選択、Detail Setting はビットタイミングを直接設定します。
Arbitration(※1)Baudrate通信ボーレートを設定します。以下のプルダウンから選択できます
1 M、500 k、250 k、125 k [bps]
Sample Pointサンプルポイントを設定します。以下のプルダウンから選択できます
60、65、70、75、80、85 [%]
Payload (CAN FD Only)(※2)BaudrateCAN FDのPayload部の通信ボーレートを設定します。以下のプルダウンから選択できます
5 M、4 M、2 M、1 M、500 k [bps]
Sample Pointサンプルポイントを設定します。以下のプルダウンから選択できます
60、70、80 [%]
Default Allボタンボタンをクリックすると、対象ChのProtocol Setting の設定内容をデフォルト値にします。
デフォルト値は以下のとおりです。
・Arbitration : Baudrate: 500Kbps, Sample Point: 80%
・Payload(CAN FD Only) : Baudrate: 2Mbps, Sample Point: 80%

※1: Baudrate によって選択可能な Sample Point の組み合わせが異なります。
※2: CAN FDの場合、有効です。また、ArbitrationのBaudrate によって PayloadのBaudrate/Sample Point の組み合わせが変化します。

Detail Setting​

Baudrate Detail Setting

Detail Settingでは、CAN/CAN FDの通信タイミングを Prescaler、TSEG1、TSEG2、SJW で詳細に設定できます。
設定値を変更すると、1Tq、Baudrate、Sample Point が自動計算されて表示されます。
通常は Simple Setting を使用し、接続先機器のビットタイミングに合わせる必要がある場合に使用してください。

項目名説明
ArbitrationArbitration フェーズの通信タイミングを設定します。
Payload (CAN FD Only)CAN FD の Payload 部の通信タイミングを設定します。CAN FD 使用時のみ有効です。
PrescalerCAN クロックを分周する値です。1Tq の長さに影響します。
TSEG1サンプルポイント前の時間セグメントを Tq 単位で設定します。
TSEG2サンプルポイント後の時間セグメントを Tq 単位で設定します。
SJW再同期時に補正可能な時間幅を Tq 単位で設定します。
1TqPrescaler から算出される 1Tq の時間を表示します。
BaudratePrescaler、TSEG1、TSEG2 から算出される通信ボーレートを表示します。
Sample PointTSEG1、TSEG2 から算出されるサンプルポイントを表示します。

計算には 40 MHz クロックを使用します。
Baudrate は 40 MHz / Prescaler / (1 + TSEG1 + TSEG2)、Sample Point は (1 + TSEG1) / (1 + TSEG1 + TSEG2) から算出されます。

設定範囲は以下のとおりです。

対象PrescalerTSEG1TSEG2SJW
Arbitration1~10244~1282~321~32
Payload (CAN FD Only)1~2562~162~81~8

デフォルト値は以下のとおりです。

対象PrescalerTSEG1TSEG2SJW
Arbitration23185
Payload (CAN FD Only)2722

Other Settingタブ​

Other Settingタブでは、MicroPeckerXからのAck応答有無、MicroPeckerXの終端抵抗ON/OFF、トランシーバ遅延補正の設定が可能です。

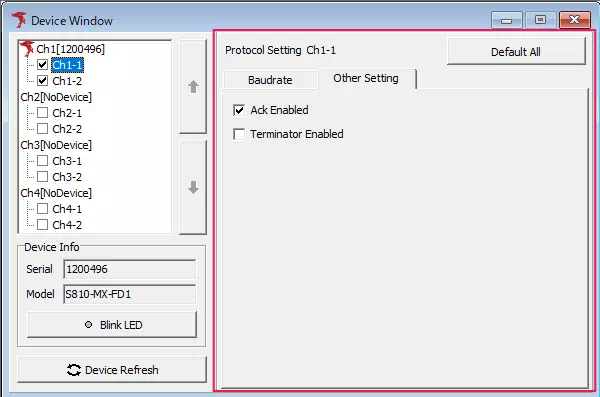

Other Setting
項目名説明
Protocol Setting選択中のCh情報を表示します。
Baudrate/other Setting切り替えタブProtocol SettingをBaudrate / Other Settingの切り替え表示ができます。
Ack EnabledMicroPeckerX からの Ack 応答を行うか設定します。
シミュレーション送信を行う場合は必ずチェックを入れてください。
Terminator EnabledMicroPeckerX の終端抵抗を ON/OFF します。
終端抵抗 ON にする場合はチェックを入れてください。
Transceiver delay correctionトランシーバ遅延補正を有効にします。Detail Setting 使用時のみ有効です。チェックを入れると、右側で選択した遅延時間を補正値として使用します。
Transceiver delay correction の遅延時間トランシーバ遅延補正で使用する遅延時間を nsec 単位で選択します。25~1600 nsec の範囲を 25 nsec 刻みで選択できます。デフォルトは 250 nsec です。
Default Allボタンボタンをクリックすると、対象ChのProtocol Setting の設定内容をデフォルト値にします。
デフォルト値は以下のとおりです。
・Ack Enabled : Enable
・Terminator Enabled : Disable
・Transceiver delay correction : Disable
・Transceiver delay correction の遅延時間 : 250 nsec

Catalogへの通信定義の取り込みと本ページの機器設定は別です。DBCを取り込んだだけでボーレート、終端抵抗、送信動作が設定されたとは判断せず、接続先に合わせて確認してください。
