画面構成と機能の選び方
| 目的 | 開く場所 |
|---|---|
| 信号・フレーム・LDFスケジュールの定義を準備する | メインツールバーのSignal Catalog。Signal Windowを開く必要はありません。 |
| 受信中の信号値・波形・状態を確認する | Signal Window。 |
| 保存ログを信号値に変換して調べる | Analyze WindowのSignal Analysis。 |
| LINのマスター/スレーブを模擬する | Simulation Window。 |
| 記録を開始・停止する条件を設定する | Trigger Window。 |
Windowの説明
GUIアプリケーションは機能別のWindowで構成されています。図1aは設定時の配置例です。図1bの下段でWindow名のボタンをクリックすると、対象のWindowが表示されます。配置はレイアウト設定で保存・切り替えできます。

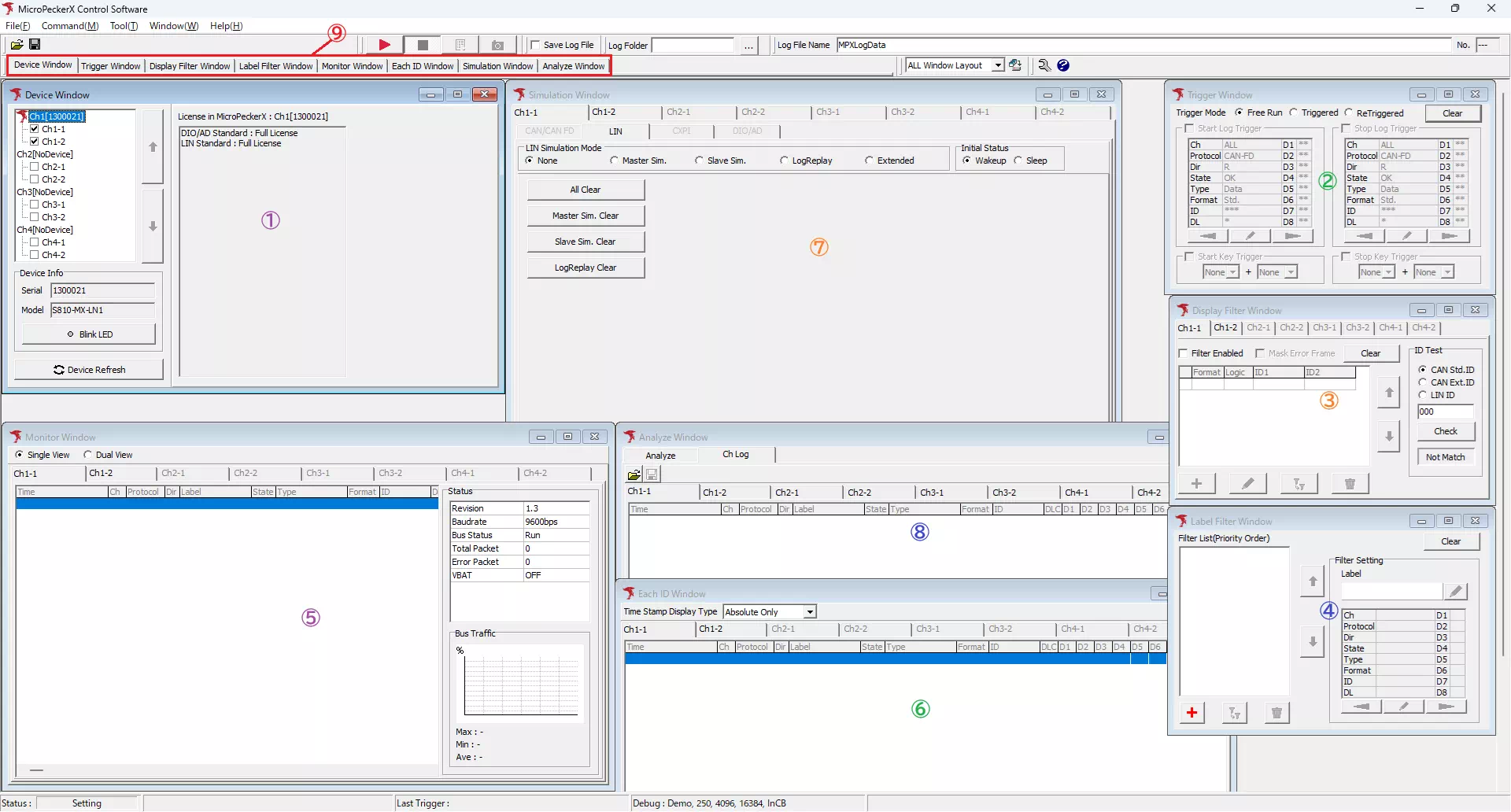

図1a 設定画面の配置例。
図1b メインツールバーとWindowの切替ボタン。
| Window名 | 説明 |
|---|---|
| Device Window | 接続されているMicroPeckerXの設定を行います。 |
| Trigger Window | ログ記録の開始・停止条件を設定します。 |
| Display Filter Window | Monitor Window・Each ID Windowの表示フィルタを設定します。 |
| Label Filter Window | Monitor Window・Each ID Window・Analyze Windowのフレームラベルを設定します。 |
| Signal Window | 定義に基づいて監視中の信号値・波形・状態を表示します。 |
| Monitor Window | 監視中のフレームを時系列で表示します。表示項目 |
| Each ID Window | IDごとの最新情報を表示します。表示項目 |
| Simulation Window | MicroPeckerXからLINフレームを送信するシミュレーションを設定します。 |
| Security Window | LN1では使用しません。 |
| Config Converter Window | MicroPecker用の設定ファイルをMicroPeckerX用に変換して適用します。MicroPeckerX Config Converter |
| Analyze Window | 取得済みのフレームログや信号の解析結果を表示します。 |
Main Windowメニューの説明
Main Windowのメニューに表示される各アイテムについて、以下に説明します。

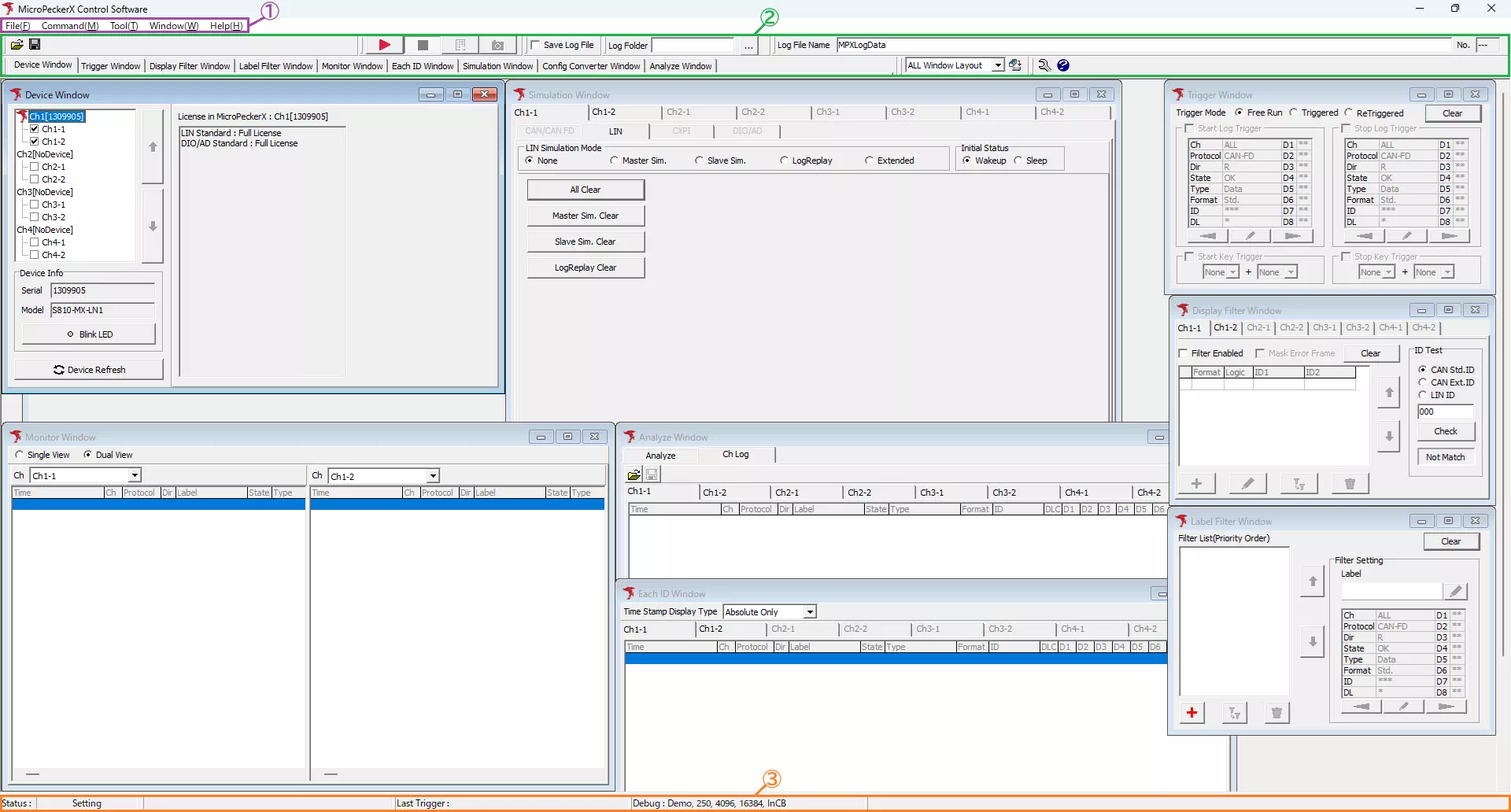

図2 Main Window上部の①メニューバー・②ツールバーと、下部の③ステータスバーを抜粋。
上部と下部は別の時点の抜粋です。③の例では、保存終了後のSetting・Logging Complete.と、最後に成立した[Log] Logging Stopを確認できます。
| No. | カテゴリー | 説明 |
|---|---|---|
| ① | メニューバー | GUIアプリケーションの設定や機能に関するメニューをまとめています。 |
| ② | ツールバー | モニタリングの開始/停止等の動作に関する機能をまとめています。 |
| ③ | ステータスバー | GUIアプリケーションの動作状態を表示します。 |
メニューバー
図3 メニューバー。
メニューの一覧
| 項目 | 説明 | 補足事項 | |
|---|---|---|---|
| File | Load Configuration | 「Load Config」ダイアログが表示され、設定ファイルを読み込むことができます。 | 詳細については「設定の読み込み手順」を参照してください。 |
| Save Configuration | 「Save Config」ダイアログが表示され、アプリケーションの設定をファイルに保存することができます。 | 詳細については「設定の保存手順」を参照してください。 | |
| Device | 以下のサブメニューがあります。それぞれの意味合いは以下の通りです。 【Refresh】 MicroPeckerX本体の再認識を実施します。 【Chx】 認識中のMicroPeckerX本体のシリアル番号を表示します。また、サブメニューの「Setting All Clear」で該当Chの設定を全てクリアすることができます。 | アプリケーションの起動中にMicroPeckerX本体を挿抜した場合は、「Refresh」を実施してMicroPeckerX本体を再認識させる必要があります。 | |
| Ch Config Import | 「Ch Config Import」ダイアログが表示され、認識中のMicroPeckerX本体または設定ファイルの設定情報を別の認識中のMicroPeckerX本体に反映させることができます。 | 詳細については「設定ファイル読み込み時の挙動」を参照してください。 | |
| Exit | アプリケーションを終了します。 | ||
| Command | Start | モニタリングを開始します。 | |
| Stop | モニタリングを停止します。 | ||
| Forced Logging Start | ステータスが「Wait Start Trigger」(ロギング開始トリガー待機状態)の場合、開始トリガーの検出を待たずにロギングを強制開始します。 | ステータスが「Wait Start Trigger」(ロギング開始トリガー待機状態)以外の場合は無効です。 | |
| Tool | Log Editor | 「MicroPeckerX Log Editor」を起動します。 | このメニューから起動した場合、タイムスタンプとCAN IDの表示形式の初期設定はOptionダイアログでの設定を引き継ぎます。 |
| Option | 「Option」ダイアログが表示され、オプション設定を変更することができます。 | 詳細については「オプション設定」を参照してください。 | |
| Window | Device Window | Device Windowをアクティブにします。 | アクティブになっているWindowは、Window名の左に●印が表示されます。 |
| Trigger Window | Trigger Windowをアクティブにします。 | ||
| Display Filter Window | Display Filter Windowをアクティブにします。 | ||
| Label Filter Window | Label Filter Windowをアクティブにします。 | ||
| Signal Window | Signal Windowをアクティブにします。 | ||
| Monitor Window | Monitor Windowをアクティブにします。 | ||
| Each ID Window | Each ID Windowをアクティブにします。 | ||
| Simulation Window | Simulation Windowをアクティブにします。 | ||
| Security Window | Security Windowをアクティブにします。 | ||
| Config Converter Window | Config Converter Windowをアクティブにします。 | ||
| Analyze Window | Analyze Windowをアクティブにします。 | ||
| Layout | 以下のサブメニューがあります。それぞれの意味合いは以下の通りです。 【Save Current Layout】 「Save Current Layout」ダイアログが表示され、現在のWindowレイアウトを保存することができます。 【Delete Layout】 「Delete Layout」ダイアログが表示され、保存したレイアウトの削除やプリセットレイアウトの初期化が可能です。 | 詳細については「Windowsレイアウトの保存手順」並びに「Windowsレイアウトの削除手順」を参照してください。 | |
| Help | Help | 「MicroPeckerX Web Manual」を表示します。 | |
| License Manager | 「Sunny License Manager」を起動します。 | ||
| About | MicroPeckerX Control Softwareのバージョン情報を開きます。 | ||
ツールバー
図1bの上段には開始・停止ボタンと「Save Log File」「Log Folder」「Log File Name」が並びます。下段はWindowの切替とレイアウトの選択・保存に使用します。
Startは監視を開始する操作です。記録区間の開始はTrigger Windowのモード・条件によって決まり、開始待ちでは「Wait Start Trigger」、記録中は「Logging」と表示されます。通信ログCSVを保存するには「Save Log File」をONにします。監視と記録の手順
ツールバーのサイズや配置は、マウスで変更することができます。お使いのモニタのサイズに合わせてレイアウトしてください。
変更したレイアウトはアプリケーション終了時に保存され、次回起動時に反映されます。
File
図4 Fileの設定読み込み・保存ボタン。
| 項目 | 説明 | 補足事項 |
|---|---|---|
| 「Load Config」ダイアログが表示され、設定ファイルを読み込むことができます。 | 詳細については「設定の読み込み手順」を参照してください。 | |
| 「Save Config」ダイアログが表示され、アプリケーションの設定をファイルに保存することができます。 | 詳細については「設定の保存手順」を参照してください。 |
Command
図1bの開始・停止ボタンを使用します。開始・停止キーはそれぞれF5・F6です。
| 項目 | 説明 | 補足事項 |
|---|---|---|
ボタン | モニタリングを開始します。 | 記録開始の条件はTrigger Windowで設定します。 |
| モニタリングを停止します。 | Escキーでも停止できます。 | |
| ステータスが「Wait Start Trigger」(ロギング開始トリガー待機状態)の場合、開始トリガーの検出を待たずにロギングを強制開始します。 | ステータスが「Wait Start Trigger」(ロギング開始トリガー待機状態)以外の場合は無効です。 |
Layout
図5 Layoutの選択・保存欄。
| 項目 | 説明 | 補足事項 |
|---|---|---|
| レイアウトリスト (プルダウンメニュー) | Windowの表示が選択したレイアウトに切り替わります。 | プルダウンメニューの選択肢には、プリセットレイアウトと保存したレイアウトが全て表示されます。 |
| 「Save Current Layout」ダイアログが表示され、現在のWindowレイアウトを保存することができます。 | 詳細については「Windowsレイアウトの保存手順」を参照してください。 |
Help
図6 Helpのオプション設定・マニュアル表示ボタン。
| 項目 | 説明 | 補足事項 |
|---|---|---|
| 「Option」ダイアログが表示され、オプション設定を変更することができます。 | 詳細については「オプション設定」を参照してください。 | |
| 「MicroPeckerX Web Manual」を表示します。 |
Log
監視開始前に「Save Log File」をONにし、保存先とファイル名を確認します。停止後、データのある記録区間を通信ログCSVとして保存します。
図7 ログ保存の設定欄。
図7はSave Log FileがON、Log File NameがLN1SpeedTrigger、No.が001の例です。保存先パスのアカウント部分は伏せています。
| 項目 | 説明 | 補足事項 |
|---|---|---|
| Save Log File | ONで通信ログCSVの自動保存を有効にし、OFFで無効にします。 | 監視開始・記録開始とは別の設定です。基本操作と保存手順 |
| Log Folder | このテキストボックスにフルパスを直接入力することはできません。 | |
| クリックすると「フォルダーの参照」ダイアログが表示され、自動保存するログファイルの保存先フォルダーを選択できます。 | ||
| Log File Name | 自動保存するログファイル名を指定します。 | |
| No. | ログファイルを保存する度に自動付与される連番です(手動での変更は不可)。 | Log Folderに表示されているフォルダーにこの番号のサブフォルダーが生成され、そこにログファイルが保存されます。 |
「Log Folder」の「…」ボタンをクリックし、保存先のフォルダーを選択してOKで確定します。
図8 保存先を表示するLog Folder欄と「…」ボタン。
ステータスバー
図9 現在の状態と最後のトリガーを確認する欄。
| 項目 | 説明 |
|---|---|
| Status | 現在のステータスを表示します。表示内容とそれぞれの意味合いについては「ステータス表示内容」を参照してください。 |
| メッセージ欄 | 保存完了時のLogging Complete.など、処理結果を表示します。 |
| Last Trigger | 最後に発生したトリガの情報を表示します。表示内容とそれぞれの意味合いについては「トリガ情報表示内容」を参照してください。 |
機器の接続構成に応じて、保存したSignal Setの自動復元や、MPXXMLから読み込んだ信号設定の同期に関する通知が表示されます。通知にマウスを合わせると全文を確認できます。表示ごとの対処はシグナルのCH割当・同期に関する通知を参照してください。
ステータス表示内容
| 表示内容 | 説明 | 補足事項 |
|---|---|---|
| Initializing | GUIアプリケーション初期化中の状態です。 | |
| Setting | GUIアプリケーション起動後、Device Refresh後、または正常に監視・保存処理を終了して設定へ戻った状態です。 | |
| Ready | モニタリング開始処理中の状態です。 | |
| Wait for Sync | 同期待ちの状態です。 | スレーブモードでモニタリングを開始するとこの状態になります。 |
| Wait Start Trigger | ロギング開始トリガ待ちの状態です。 | トリガモードに「Triggered」または「ReTriggered」を選択し、開始トリガを設定してモニタリングを開始するとこの状態になります。 この状態はモニタリング中であることも意味します。 |
| Monitoring | モニタリング中の状態です。 | この状態はロギングが無効であることも意味します。 |
| Logging | ロギング中の状態です。 | この状態はモニタリング中であることも意味します。 |
| Stop Triggerd | ロギング停止トリガによるモニタリング停止後の状態です。 | トリガモードに「Triggered」を選択してロギングを開始した後、停止トリガの条件を検出するとこの状態になります。 |
| Stop Triggerd Max | トリガの繰り返し上限によるモニタリング停止後の状態です。 | トリガモードに「ReTriggered」を選択してロギングを開始した後、停止トリガの条件を検出した回数が上限(64回)に達するとこの状態になります。 |
| Monitor Terminated | 手動によるモニタリング停止後の状態です。 | |
| Log Generating... | ログファイル生成中の状態です。 | |
| Setting Error | 設定エラーが発生しました。 | |
| Device Error | MicroPecerX本体の内部エラーが発生しました。 | |
| Software Error | GUIアプリケーションの内部エラーが発生しました。 | |
| Plugin Error | プラグインの内部エラーが発生しました。 | |
| Other Error | その他のエラーが発生しました。 |
トリガ情報表示内容
| 表示内容 | 説明 | 補足事項 |
|---|---|---|
| [Log] Logging Start | ログによる開始トリガの条件を検出してロギングを開始したことを意味します。 | |
| [Log] Logging Stop | ログによる停止トリガの条件を検出してロギングを停止したことを意味します。 | トリガモードに「ReTriggered」を選択した場合は、終了トリガの条件を検出した回数が上限(64回)に達した時にのみ表示されます。 |
| [Key] Logging Start | キー入力による開始トリガの条件を検出してロギングを開始したことを意味します。 | |
| [Key] Logging Stop | キー入力による停止トリガの条件を検出してロギングを停止したことを意味します。 |
ボタン
