シミュレーションの選び方と基本操作

目的設定経路
LDFのスケジュールを使うCatalogからMasterへ採用
LDFのレスポンスを使うResponses from Catalog
HEX等でフレーム・応答を直接作るMaster/Slaveの手動設定
通信ログを実バスへ再送するLog Replay
応答データを順次変えるパターンファイル

Catalog登録・送信設定への採用・動作開始は別の操作です。送信前に安全上の注意と接続先への影響を確認してください。

通信定義から送信設定を作成する方法とPhysical/Logical/Rawによる初期値編集はシグナル定義と送信設定の連携、取得ログの信号値による検証はSignal Analysisを参照してください。

機能概要​

MicroPeckerX LIN Analyzer Plusのシミュレーション機能では、LINバスへの送信設定をSimulation Windowで設定できます。

機能説明
シミュレーションモード以下から選択できます。
None(モニタのみ), Master Sim.(マスターシミュレーション), Slave Sim.(スレーブシミュレーション), LogReplay(ログ再生), Extended(プラグイン拡張)
マスターシミュレーション(Master Sim.)マスターノードとして動作し、以下の機能を有しています。
- スケジュール送信機能(スケジュールを設定してフレームを自動送信)
- 割り込み送信(キー入力などのトリガによって任意のフレームを送信)
スレーブシミュレーション(Slave Sim.)スレーブノードとして動作し、マスターノードから受信したヘッダに対するレスポンスをIDごとに設定して送信できます。
ログ再生(Log Replay)通信ログCSVから再生対象のLINレコードを読み込み、IDごとのTx/Rxなどの再生設定に従ってマスターノードとして再生します(最大300万件)。
また、以下の設定も可能です。
- ループ再生
- モニタリング開始から初回のフレーム送信までの間隔
- ログ検出またはキー入力をトリガとする送信開始
パターンファイルマスターシミュレーション、スレーブシミュレーションの各モードで、パターンファイルを読み込んでレスポンスのデータを設定し、時間経過などをトリガとしてデータを変更することができます。

これにより、実環境さながらのフレーム送信やバス負荷テスト、再現実験、手動デバッグを簡単かつ多様なパターンで実行できます。


Simulation Windowの画面説明​

Simulation Windowでは、使用するChとLIN Simulation Modeを選択し、各モードの設定を行います。図1~5は、すべて監視停止中のCh1-1の設定表示例です。実際に動作させるときは、各モードの詳細で送信内容と開始条件を確認してください。

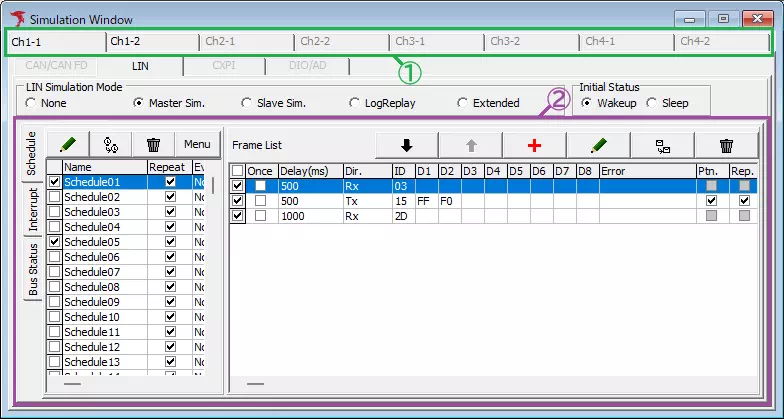

Simulation WindowのCh1-1でMaster Sim.とInitial Status Wakeupを選択し、SensorScheduleの設定を表示

図1 Simulation WindowのCh・モード・Initial Statusの選択箇所。

項目説明
チャンネル選択タブ使用するチャンネルを選択できます。図1~5はCh1-1です。
LIN Simulation Mode使用するSimulation Modeを選択できます。ラジオボタンの選択肢とそれぞれの意味合いは以下の通りです。
【None】 モニタモード(フレーム送信なし)
【Master Sim.】 マスターシミュレーションモード(マスターノードとして動作)
【Slave Sim.】 スレーブシミュレーションモード(スレーブノードとして動作)
【LogReplay】 ログ再生モード
【Extended】 拡張モード
Initial Statusモニタリング開始時の状態を選択できます。ラジオボタンの選択肢とそれぞれの意味合いは以下の通りです。
【Wakeup】 ウェイクアップモード
【Sleep】 スリープモード

図1~4はWakeupを選択し、図5のLogReplayではグレー表示です。
設定領域送信データ等の設定を表示します。選択したSimulation Modeにより内容は異なります。

モニタモード​

「Simulation Window」のSimulation Modeで「None」を選択するとモニタモードとなり、送信は行いません。
このモードでは、選択中のChの設定情報をクリアすることが可能です。

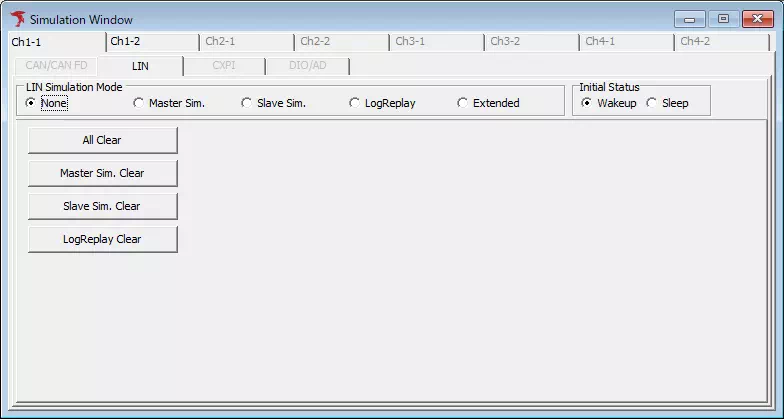

監視停止中のCh1-1でNoneとWakeupを選択し、All Clear、Master Sim. Clear、Slave Sim. Clear、LogReplay Clearを表示

図2 Noneで選択Chのクリア操作を表示。

項目説明
All Clearボタンクリックすると、選択チャンネルのシミュレーション設定情報をすべてクリアします。
Master Sim. Clearボタンクリックすると、選択チャンネルのマスターシミュレーションの設定情報をすべてクリアします。
Slave Sim. Clearボタンクリックすると、選択チャンネルのスレーブシミュレーションの設定情報をすべてクリアします。
LogReplay Clearボタンクリックすると、選択チャンネルのログ再生の設定情報をすべてクリアします。

マスターシミュレーションモード​

「Master Sim.」では、スケジュールや割り込み送信の設定を表示します。図3はSensorScheduleを選択した例です。Frame Listの4行はDir Tx、ID 10(16進数の0x10)、Delay 10000 msで、D1・D2が18 01→22 01→1C 01→18 01の順に設定されています。

監視停止中のCh1-1でMaster Sim.とWakeupを選択。SensorScheduleのFrame ListはID10、Tx、Delay10000msの4行

図3 Master Sim.のスケジュール設定例。

スケジュールと割り込み送信の操作はマスターシミュレーション、Catalogから採用する場合は送信設定への採用を参照してください。

スレーブシミュレーションモード​

「Slave Sim.」では、マスターから受信したヘッダに対するレスポンスを設定します。図4のResponse ID ListはAvailable IDで、ID 10(0x10)の応答データにD1 1E、D2 01を設定しています。

監視停止中のCh1-1でSlave Sim.とWakeupを選択。Available IDの一覧にID10、D1 1E、D2 01の応答設定を表示

図4 Slave Sim.のレスポンス設定例。

IDごとの設定と応答の操作はスレーブシミュレーション、定義を使う場合はResponses from Catalogを参照してください。

ログ再生モード​

「LogReplay」では、Log Fileで通信ログCSVを指定し、Loadで読み込みます。図5はLog Fileが未指定で、再生一覧が空の状態です。LoopはOFF、First Delayは0 ms、Event TriggerはNoneで、Initial Statusはグレー表示です。

監視停止中のCh1-1でLogReplayを選択。Log File未指定、一覧は空、Loop OFF、First Delay 0ms、Event Trigger None、Initial Statusはグレー

図5 LogReplayでログファイルを読み込む前の設定画面。

ログの読込、送信方向、開始条件の設定はログ再生を参照してください。
