LIN記述ファイルを使用してシミュレーション設定をインポートする

概要​

マスターシミュレーションのスケジュールやスレーブシミュレーションのレスポンスデータは、 LIN記述ファイル（LDF） から設定をインポートすることが可能です。
これにより、スケジュールやレスポンスデータを入力する手間を軽減できます。

設定手順​

マスタシミュレーション​

マスタシミュレーションでは、LDFのスケジュール情報を、任意のスケジュールにインポートすることができます。

1. シミュレーションモードを選択する

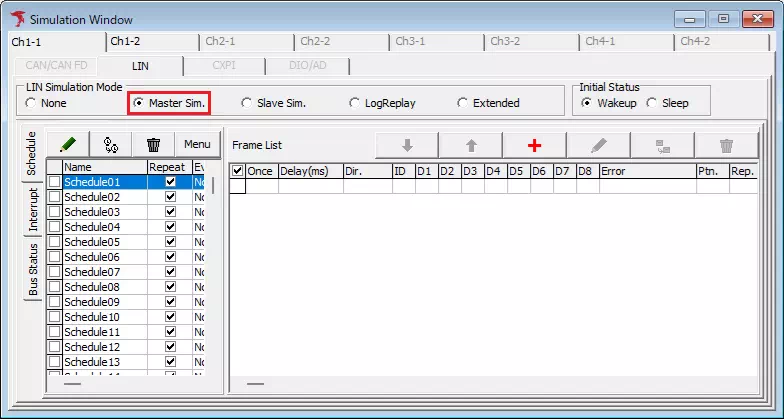

メインメニューから「Simulation Window」を表示させ、「LIN Simulation Mode」に「Master Sim.」を選択します。

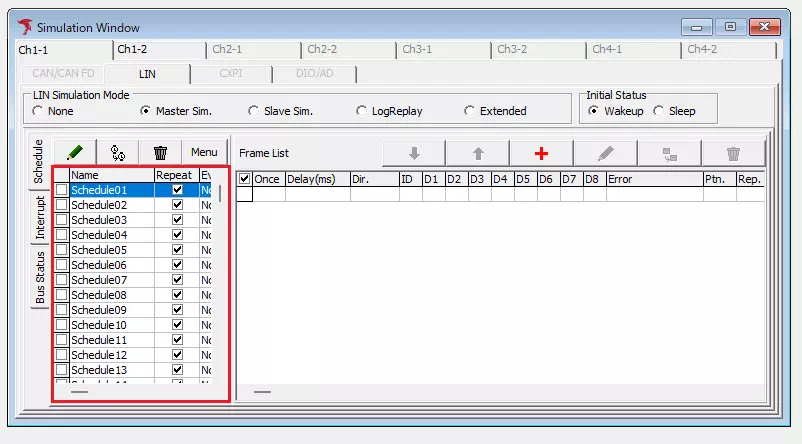

2. インポート先のスケジュールを選択する
「Schedule」タブのSchedule Listから、LDFのスケジュール情報をインポートしたいスケジュールを選択します。

3. LDFを読み込む

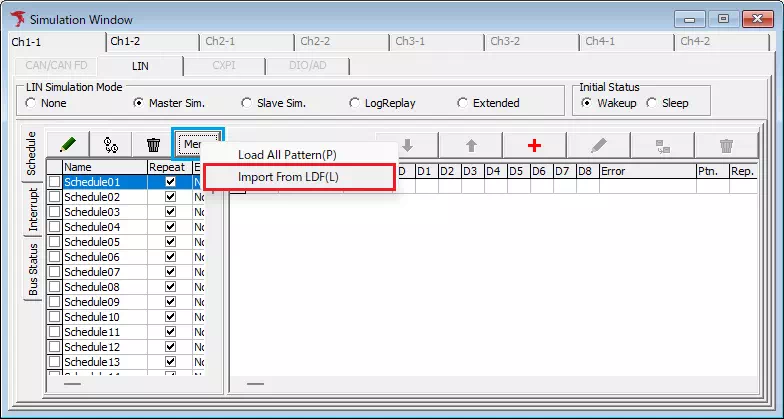

「Schedule」タブのボタンをクリックして表示されるメニューから「Import From LDF」を選択します。
これによりファイルダイアログが表示されますので、読み込み対象のLDFファイルを選択します。

4. インポートするスケジュール情報を選択する

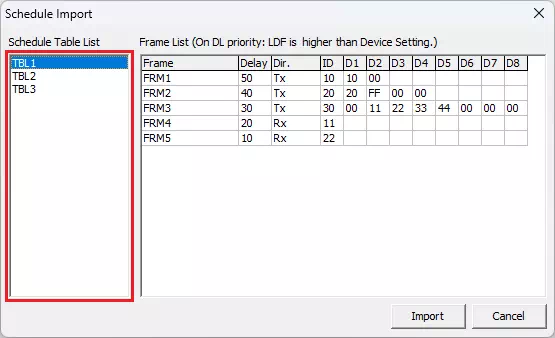

「Schedule Import」ダイアログが表示されますので、「Schedule Table List」からインポートするスケジュール情報を選択します。
「Frame List」には、選択したスケジュール情報のフレームリストが表示されます。

5. スケジュール情報をインポートする

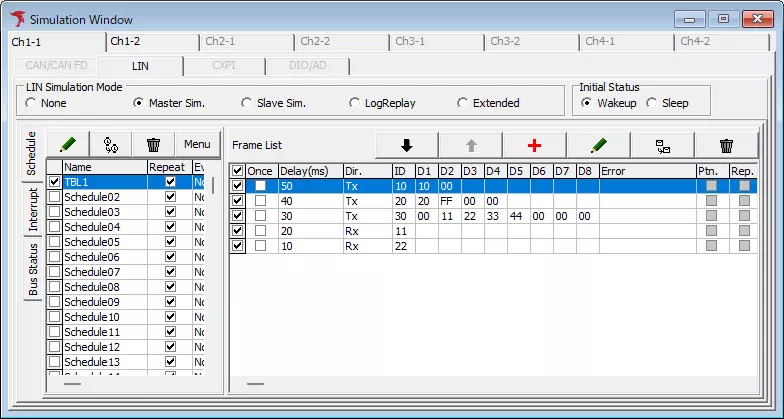

「Schedule Import」ダイアログの「Import」ボタンをクリックすると、手順4で選択したスケジュール情報が、手順2で選択したスケジュールにインポートされます。

スレーブシミュレーション​

スレーブシミュレーションでは、LDFのスレーブノードの情報に含まれるレスポンス設定をインポートすることができます。

1. シミュレーションモードの選択

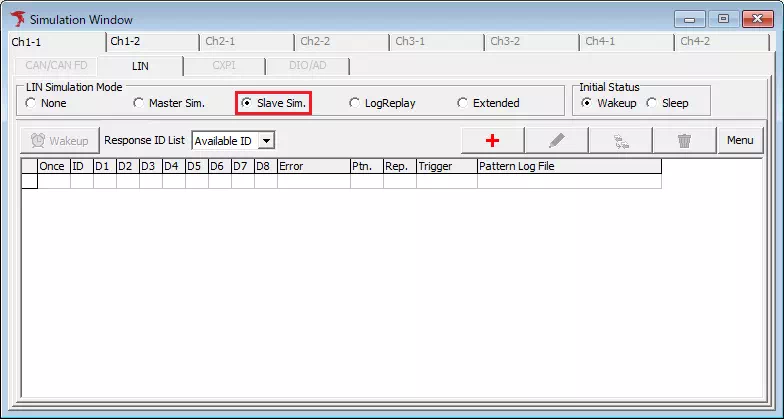

メインメニューから「Simulation Window」を表示させ、「LIN Simulation Mode」に「Slave Sim.」を選択します。

2. LDFを読み込む

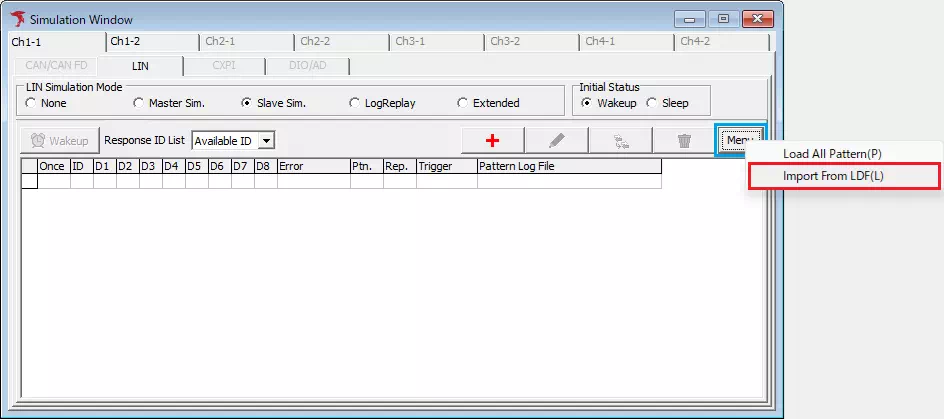

ボタンをクリックして表示されるメニューから「Import From LDF」を選択します。
これによりファイルダイアログが表示されますので、読み込み対象のLDFを選択します。

3. インポートするスレーブノードを選択する

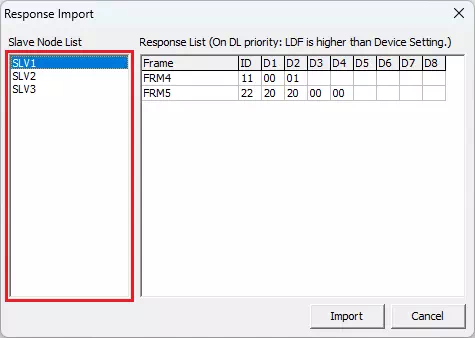

「Response Import」ダイアログが表示されますので、「Slave Node List」からインポートするスレーブノードを選択します。
「Response List」には、選択したスレーブノードのレスポンスリストが表示されます。

4. レスポンスリストをインポートする

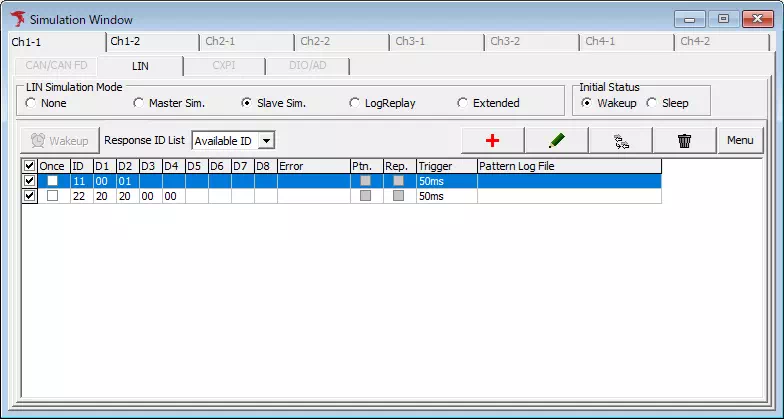

「Response Import」ダイアログの「Import」ボタンをクリックすると、手順3で選択したスレーブノードのレスポンスリストがインポートされます。

LDFの読み込み仕様​

本製品では、以下の要素を読み込み対象としています。

読み込み対象要素詳細​

LDF宣言​

表記形式は以下の通りです。

LIN_description_file;

ノード定義​

表記形式は以下の通りです。

Nodes {
  ノード種別;
  ...
}

ノード種別は以下の2種類で、それぞれ表記形式が異なります。

シグナル定義​

表記形式は以下の通りです。

Signals {
  シグナル名:データ長(bit),初期値,レスポンスノード,受信ノード,...;
  ...
}

フレーム定義​

表記形式は以下の通りです。

Frames {
  フレーム名:ID,レスポンスノード(,DL){
    シグナル名,データ位置(bit);
    シグナル名,データ位置(bit);
    ...
  }
}

スケジュールテーブル定義​

表記形式は以下の通りです。

Schedule_tables{
  テーブル名 {
    フレーム名 delay ディレイ時間;
    ...
  }
  ...
}
