トラブルシューティング
シグナル・通信定義で困ったとき
| 症状 | 最初に確認すること | 詳しい操作 |
|---|---|---|
| Catalogに対象がない | Source、検索、Only selected Setの絞り込みを確認します。 | Catalogの画面 |
| 取り込みエラーが出る | Import画面で対象と理由を確認し、文字コードやLDFの記述を見直します。 | 通信定義の取り込み |
| Setにあるのに値が出ない | 使用するSetがCurrentか確認し、LINのレスポンスまで受信しているか確認します。 | Signal Windowの表示確認 |
| CHがUnassigned | 使用するLINのCHを割り当てます。MPXSIGを手動でLoadした後は、他のSetも含めてCH割当を確認します。 | 保存と読み込み |
| 保存したCHの信号が出ない | ステータスバーにSignal Set suspended:が出ている場合、保存時の機器を再接続して「Device」→「Refresh」を実行します。 | 保存したSetの自動復元 |
| Signal Monitor Settingを選べない | ステータスバーで、保存したSetの部分適用中か、MPXXML読み込み後の同期待ちかを確認します。 | 読み込みの制限 |
| 受信した値が想定と違う | 元データのビット位置・バイト順・符号・変換を照合します。 | 手動定義とConversion Preview |
| 値はあるがグラフが表示されない | Graphの表示を有効にし、表示中のGraph・Areaへ割り当てます。 | グラフへの割当 |
| アラートが出ない | 条件が有効か、使用先と継続時間が合っているか確認します。 | アラート条件 |
| トリガーで信号を選べない | Current Setへの所属、CH、信号の種類と一覧の絞り込みを確認します。 | シグナルトリガー |
| ログが記録されない | Save Log File、保存先、Trigger Modeと開始側の条件を確認します。 | トリガーモード |
| Matched signalsが0 | ログと定義のCH・ID・Direction・DLを照合します。 | 解析できない場合 |
| Catalogを編集できない | モニタリング・解析が実行中かを確認します。 | 定義の変更と再解析 |
| スケジュールが候補にない | Source LDFのSchedule_tablesがCatalogに登録されているか確認します。 | スケジュールの採用 |
| 送信データへ定義変更が反映されない | 使用中の採用定義、ID・DL、HEXを確認してから採用し直します。 | 初期値編集 |
| 保存・読み込み後に割当が変わった | ファイル形式、読み込んだ項目、接続先CHとCurrent Setを確認します。 | 設定の保存・読み込み |
こんなときには?
Windowに「Device not connected.」や「No Device」が表示される
認識中の本体がない、もしくはライセンスが未登録の本体を認識している場合は、以下のようにWindowの表示内容が変わります。
Windowの表示内容は以下の通りです。
| Window名 | 接続中の本体がない場合 | ライセンス未登録の本体が接続されている場合 |
|---|---|---|
| Device Window | 該当CHでは「No Device」が表示されます。 | 該当CHでは、通常の画面が表示されます。 |
| Trigger Window | 認識中の本体が全くない場合は「Device not connected.」が表示されます。 認識中の本体が1台でもある場合は、その本体に標準ライセンスが登録されているかどうかによります。 | 認識中の本体が全て標準ライセンス未登録の状態であれば「No License」が表示されます。 標準ライセンス登録済みの本体が1台でも認識されていれば、通常の画面が表示されます。 |

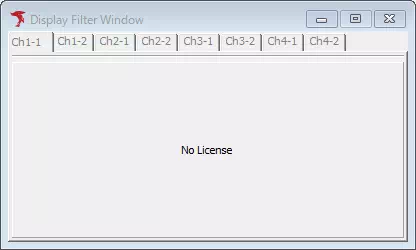

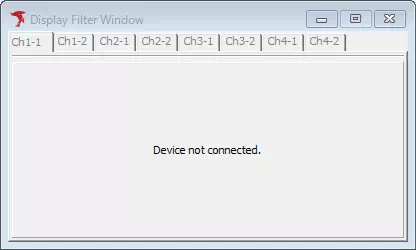

| Display Filter Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 |
| Label Filter Window | 認識中の本体が全くない場合は「Device not connected.」が表示されます。 認識中の本体が1台でもある場合は、その本体に標準ライセンスが登録されているかどうかによります。 | 認識中の本体が全て標準ライセンス未登録の状態であれば「No License」が表示されます。 標準ライセンス登録済みの本体が1台でも認識されていれば、通常の画面が表示されます。 |
| Monitor Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 ただし、モニタライセンスが登録済みの場合は、通常の画面が表示されます。 |
| Each ID Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 ただし、モニタライセンスが登録済みの場合は、通常の画面が表示されます。 |
| Simulation Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 |
| Analyze Window | 該当CHのタブでは、通常の画面が表示されます。 | 該当CHのタブでは、通常の画面が表示されます。 |
モニタリングを開始した後、フレームを送受信しているにも関わらず、Monitor Windowには何も表示されない
- 「Display Filter Window」で、フィルタ表示機能の設定が正しいかどうかご確認ください。
フィルタ表示機能が有効の場合、Monitor Windowの該当Chのタブに以下のようなマークが表示されます。
- 使用したいMicroPeckerXのChと表示中のChが一致しているかどうかご確認ください。
モニタリングを停止させた時に「There was no logging data.」のメッセージが表示され、ログファイルが保存されない
- 「Trigger Window」において、Trigger Modeに「Triggered」または「ReTriggered」を選択し、かつ開始トリガーが有効になっている場合、開始トリガー条件が成立するまではロギングを行いません。 Trigger Modeを「Free Run」に変更するか、開始トリガー条件を見直してください。
シミュレーションウィンドウに何も表示されない
- 「Device Window」で以下のことを確認してください。
- MicroPeckerX本体が認識されている(認識されていない場合は
ボタンをクリックしてMicroPeckerX本体を再認識させてください)。 - 使用したいMicroPeckerX本体のCh番号の左側にあるチェックボックスがON
- MicroPeckerX本体が認識されている(認識されていない場合は
MicroPeckerX本体のファームウェアアップデートを何度行っても「Need Update」が表示される
- ファームウェアをアップデートした後は、MicroPeckerX本体の挿抜が必要となる場合があります。
詳細については「MicroPeckerX本体ファームウェアのアップデート方法」を参照してください。
通信に失敗する
- 以下のことを確認してください。
エラーフレームが送信されない
- ShortMsg.エラーまたはFramingエラーでは、エラーが発生したデータのバイト位置を設定することができますので、送信フレームのデータ長の範囲内にあるバイト位置を設定してください。
データ長の範囲外となるバイト位置を設定した場合、以下のようにSimulation WindowのフレームリストのError欄が灰色で表示され、エラーが無効になります。
スケジュールの切り替えが想定通りに動かない
- スケジュールの切り替えは、以下のいずれかの場合にのみ行われます。
- 現在実行中のスケジュールに登録されているフレームの送信が一巡した。
- スリープコマンドを受け付けた後にウェイクアップを行った。
MicroPecker Analyzerで取得したログを読み込みたい
- 「Analyze Window」のCh Logタブでは、MicroPecker LIN Analyzerのログを読み込むことが可能です。詳細については「Ch Logタブ表示」を参照してください。
なお、MicroPecker Analyzerのログファイルについては「MicroPecker Analyzerユーザーズマニュアル」を参照してください。
