Microsoft Visual C++版 LINスレーブシミュレーションプログラム

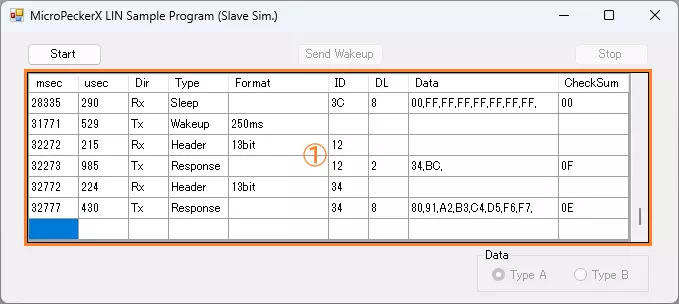

画面構成
| 項目 | 説明 |
|---|---|
| Startボタン | クリックすると、モニタリングとレスポンスIDリストに基づくレスポンスの送信を開始します。 |
| Send Wakeupボタン | クリックすると、ウェイクアップパルスを送信します。 |
| Stopボタン | クリックすると、モニタリングとレスポンスIDリストに基づくレスポンスの送信を停止します。 |
| ログ表示部 (①枠部分) | 送受信したログ情報を表示します。 最大で100件のログ情報が保持され、それを超える場合は古いログ情報から順にクリアされます。 ただし、モニタリングを停止した後に再度開始すると、それまでのログ情報は全てクリアされます。 表示内容については「ログ表示部詳細」を参照してください。 |
| Data | レスポンスIDリストにおけるレスポンスの内容をラジオボタンで切り替えます。 レスポンスの内容については「レスポンスIDリスト」を参照してください。 |
ログ表示部詳細
| 項目 | 説明 |
|---|---|
| msec | タイムスタンプ(ミリ秒)を表示します。 |
| usec | タイムスタンプ(マイクロ秒)を表示します。 |
| Dir | ログ方向を表示します。 Rx:受信ログ Tx:送信ログ |
| Type | ログ種別、またはエラー内容を表示します。 |
| Format | ログ種別に応じて、それぞれ以下を表示します。 Header:SyncBreak幅 Wakeup:ウェイクアップパルス幅 |
| ID | LIN IDを16進数で表示します。 |
| DL | データ長(1~8)を表示します。 |
| Data | データ(D1~D8)を16進数で表示します。データの区切り文字はカンマです。 |
| Checksum | チェックサムを16進数で表示します。 |
レスポンスIDリスト
レスポンスIDリストの内容は以下の通りです。
| ID | DL | Data(16進数) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | ||
| 12H (※1) | 2 | 34H | BCH | ||||||
| 2 | 70H | F8H | |||||||
| 34H (※1) | 8 | 80H | 91H | A2H | B3H | C4H | D5H | E6H | F7H |
| 8 | FBH | EAH | D9H | C8H | 73H | 62H | 51H | 40H | |
※1:Dataのラジオボタンで「Type A」を選択した場合は上段、「Type B」を選択した場合は下段の設定をそれぞれ使用します。
エラー処理
以下の場合はエラーとし、エラーダイアログを表示してプログラムを終了します。
- プログラムの起動時にMicroPeckerXが認識できなかった場合
- モニタリングの開始/終了時やモニタリング中にAPIの呼び出しが失敗した場合
実装例(コメント付きソースコード)
対応元: MPXCtrl_LIN_CPP_SlvSample/MPXCtrl_LIN_CPP_SlvSample/Form1.h
// 1) Open
StMPXDeviceInfo devices[1] = {};
uint8_t count = 0;
ER ret = MPXOpen(devices, 1, &count);
if (ret != E_OK || count == 0) return;
uint32_t serial = devices[0].Serial;
// 2) LIN Slave用パラメータ設定
StMPXLINParam lin = {};
lin.Mode = MPX_LIN_MODE_SLAVE;
lin.Revision = MPX_LIN_REV_21;
lin.Baudrate = 19200;
ret = MPXLINSetParam(serial, &lin);
if (ret != E_OK) return;
// 3) レスポンスIDリスト設定
StMPXLINSlaveSim slave = {};
// ID=0x12 と ID=0x34 の応答フレームを設定
slave.Item[0x12].Enabled = MPX_LIN_SIM_ENA;
slave.Item[0x34].Enabled = MPX_LIN_SIM_ENA;
ret = MPXLINSetSlaveSim(serial, &slave);
if (ret != E_OK) return;
// 4) 開始
ret = MPXMonitorStart(serial, MPX_SYNC_MASTER);
if (ret != E_OK) return;
// 5) 任意操作
// Wakeup送信
MPXLINSlaveWakeup(serial);
// ID=0x12 のデータを動的変更
StMPXLINSlaveSimItem item = slave.Item[0x12];
item.Frame.Data[0] = 0x00;
MPXLINChangeSlaveItem(serial, 0x12, &item);
// 6) 停止
uint32_t mSec = 0;
uint16_t uSec = 0;
MPXMonitorStop(serial, &mSec, &uSec);
MPXClose();
