Microsoft Visual C++版 LINモニタプログラム

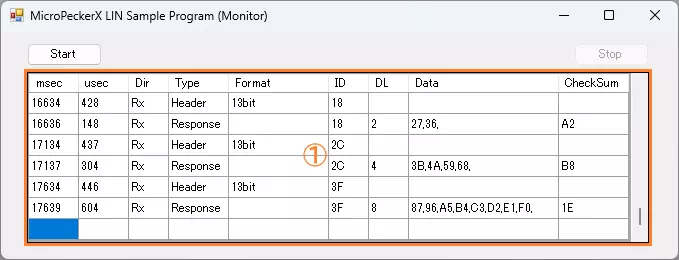

画面構成
| 項目 | 説明 |
|---|---|
| Startボタン | クリックすると、モニタリングを開始します。 |
| Stopボタン | クリックすると、モニタリングを停止します。 |
| ログ表示部 （①枠部分） | 受信したログ情報を表示します。 最大で100件のログ情報が保持され、それを超える場合は古いログ情報から順にクリアされます。 ただし、モニタリングを停止した後に再度開始すると、それまでのログ情報は全てクリアされます。 表示内容については「ログ表示部詳細」を参照してください。 |
ログ表示部詳細
| 項目 | 説明 |
|---|---|
| msec | タイムスタンプ（ミリ秒）を表示します。 |
| usec | タイムスタンプ（マイクロ秒）を表示します。 |
| Dir | ログ方向を表示します。 Rx：受信ログ Tx：送信ログ |
| Type | ログ種別、またはエラー内容を表示します。 |
| Format | ログ種別に応じて、それぞれ以下を表示します。 Header：SyncBreak幅 Wakeup：ウェイクアップパルス幅 |
| ID | LIN IDを16進数で表示します。 |
| DL | データ長（1～8）を表示します。 |
| Data | データ（D1～D8）を16進数で表示します。データの区切り文字はカンマです。 |
| Checksum | チェックサムを16進数で表示します。 |
エラー処理
以下の場合はエラーとし、エラーダイアログを表示してプログラムを終了します。
- プログラムの起動時にMicroPeckerXが認識できなかった場合
- モニタリングの開始／終了時やモニタリング中にAPIの呼び出しが失敗した場合
実装例（コメント付きソースコード）
対応元: MPXCtrl_LIN_CPP_MonSample/MPXCtrl_LIN_CPP_MonSample/Form1.h
// 1) Open
StMPXDeviceInfo devices[1] = {};
unsigned char count = 0;
ER ret = MPXOpen(devices, 1, &count);
if (ret != E_OK || count == 0) return;
unsigned long serial = devices[0].Serial;
// 2) LINパラメータ設定（モニタ）
StMPXLINParam lin = {};
lin.Mode = MPX_LIN_MODE_MONITOR;
lin.Revision = MPX_LIN_REV_21;
lin.Baudrate = 19200;
lin.SyncBreak = 13;
lin.Delimiter = 1;
lin.HeaderSpace = 1;
lin.ResponseSpace = 1;
lin.ByteSpace = 1;
ret = MPXLINSetParam(serial, &lin);
if (ret != E_OK) return;
// 3) ログ取得方式設定
MPXSetGetLogMode(serial, MPX_INNERCH_LIN, MPX_GETLOGMODE_GETLOGAPI);
// 4) 開始
ret = MPXMonitorStart(serial, MPX_SYNC_MASTER);
if (ret != E_OK) return;
// 5) 周期取得
StMPXLINLog logs[100];
unsigned short got = 0;
unsigned char over = 0;
ret = MPXLINGetLogEx(serial, logs, 100, &got, &over);
// 6) 停止
unsigned long mSec = 0;
unsigned short uSec = 0;
MPXMonitorStop(serial, &mSec, &uSec);
MPXClose();
