Microsoft .NET Frameworkでの注意点
開発環境に「Microsoft .NET Framework」(以下「.NET環境」)を使用する場合は、構造体や定数の定義などが異なります。 詳細については、以下のAPIリファレンスを参照してください。
APIリファレンス
.NET環境の対応バージョンは4.0以降です。
同梱サンプルでは v4.6(C#サンプル)および v4.5.2(SDK GUIサンプル)での利用実績があります。
構造体定義
.NET環境では、構造体はvalue structで定義されます。各構造体は、メンバ変数の型がC++/CLI形式に変更されますが、メンバ変数名や構造体定義については変更されません。 ただし、一部の構造体では例外的な処理を行っています。
(1) StMPXAPIVersion構造体(APIのバージョン情報)のメンバ変数APIVersionは、以下のように文字列で定義されています。

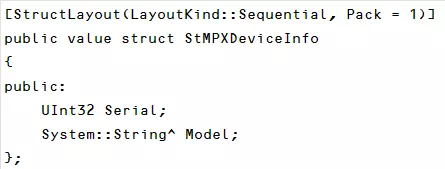

(2) StMPXDeviceInfo構造体(MicroPeckerXのデバイス情報)のメンバ変数Modelは、以下のように文字列で定義されています。
Visual Studioでの利用
C#またはVB.NETで本SDKを使用する場合は、Visual Studioのプロジェクトにて、以下のラッパDLLファイルを参照してください。
| .NET環境 | ラッパDLLファイル |
|---|---|
| 32bit版 | MPXCtrldotNET40Free.dll |
| 64bit版 | MPXCtrldotNET40Free_x64.dll |
32bit版での設定例
開発環境に「Microsoft Visual C++ 2019」を使用する場合の設定手順例を以下に示します。

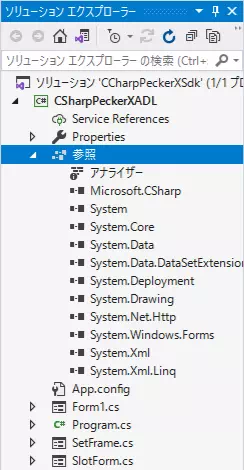

- 「ソリューション エクスプローラー」の「参照」を右クリックします。

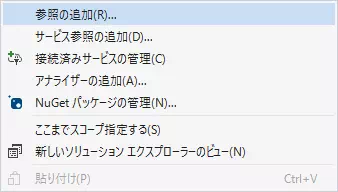

- 表示されるコンテキストメニューから「参照の追加」を選択します。

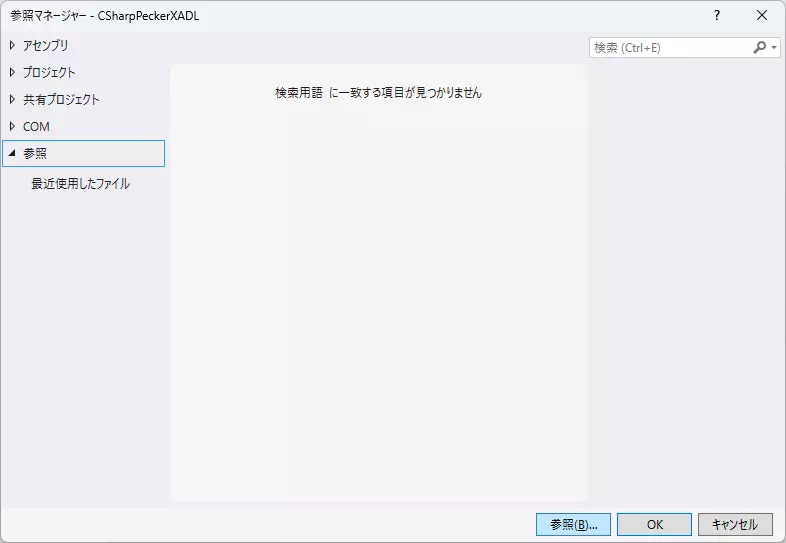

- 「参照マネージャー」ダイアログの「参照」ボタンをクリックし、表示されるファイルダイアログから「MPXCtrldotNET40Free.dll」を選択します。

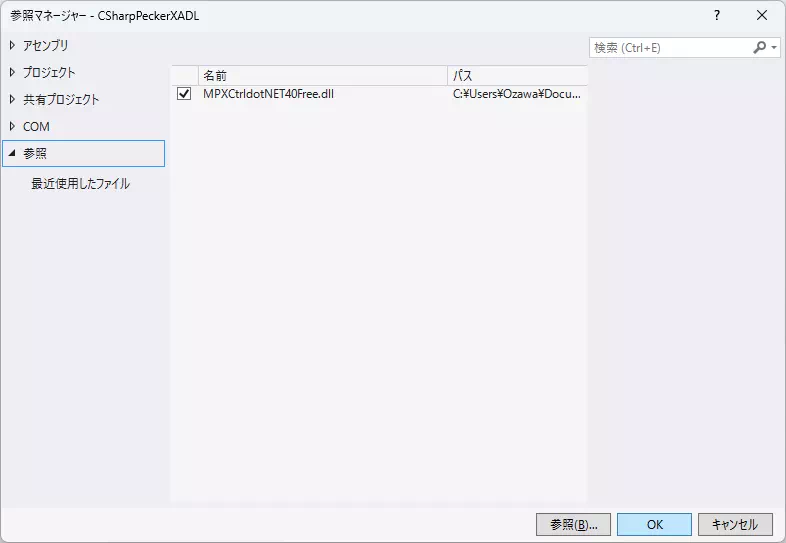

- 「参照マネージャー」ダイアログの参照ファイル一覧に「MPXCtrldotNET40Free.dll」が表示され、チェックボックスにチェックが入っていることを確認して「OK」ボタンをクリックします。

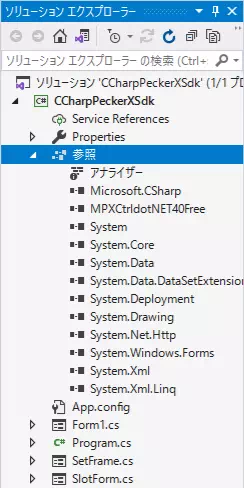

- 「ソリューション エクスプローラー」の「参照」のリストに、「MPXCtrldotNET40Free.dll」が追加されたことを確認します。
DLL情報ファイル(ファイル名はラッパDLLファイル名から拡張子を「xml」に変更したものが該当します)をラッパDLLファイルと同じフォルダ内に格納しておくと、コード補完にてAPIの詳細が表示されます。
実行時に必要なDLL
ラッパDLLを参照するだけでは実行できません。実行時には、実行ファイルと同じフォルダにネイティブDLLも配置してください。
| 実行プロセス | ラッパDLL | ネイティブDLL |
|---|---|---|
| 32bit | MPXCtrldotNET40Free.dll | MPXCtrlFree.dll |
| 64bit | MPXCtrldotNET40Free_x64.dll | MPXCtrlFree_x64.dll |
詳細な同梱物は 製品構成 を参照してください。
ビット数を必ず一致させる
- 32bitプロセスに64bit DLLを読み込ませない
- 64bitプロセスに32bit DLLを読み込ませない
- AnyCPUを使う場合も、実行環境に合わせて参照DLL/配置DLLを統一する
一致していない場合、BadImageFormatException や DLLロード失敗が発生します。
C#での配列メンバー初期化
.NETラッパの構造体には、配列メンバーを持つものがあります。
new で配列だけ確保した後、各要素の配列メンバーも明示的に初期化してください。
// CAN Slot/Log の初期化例
var slots = new StMPXCANSlot[28];
for (int i = 0; i < slots.Length; i++)
{
slots[i].Increment = new byte[64];
slots[i].Frame.Data = new byte[64];
}
var canLogs = new StMPXCANLog[1024];
for (int i = 0; i < canLogs.Length; i++)
{
canLogs[i].Data = new byte[64];
}
// LIN Sim/Log の初期化例
var masterSims = new StMPXLINMasterSim[2];
for (int i = 0; i < masterSims.Length; i++)
{
masterSims[i].Item = new StMPXLINMasterSimItem[64];
}
StMPXLINSlaveSim slaveSim = new StMPXLINSlaveSim();
slaveSim.Item = new StMPXLINSlaveSimItem[64];
var linLogs = new StMPXLINLog[1024];
for (int i = 0; i < linLogs.Length; i++)
{
linLogs[i].Data = new byte[64];
}
未初期化のままアクセスすると、NullReferenceException の原因になります。
