Microsoft Excel版 LINシミュレーションプログラム
画面構成(Settingシート)
| 項目 | 説明 |
|---|---|
| Connectボタン | クリックすると、PCに接続しているMicroPeckerXが認識されます。 |
| Serial | 認識したMicroPeckerXのシリアル番号を表示します。 |
| Parameter Setting (①枠部分) | シミュレーションモード、LINリビジョン、ボーレート等を設定します。 |
| Master Sim Setting (②枠部分) | マスタシミュレーション用の送信スケジュールと、割り込み送信フレームを設定します。 |
| Slave Sim Setting (③枠部分) | スレーブシミュレーション用のレスポンスIDリストを設定します。 |

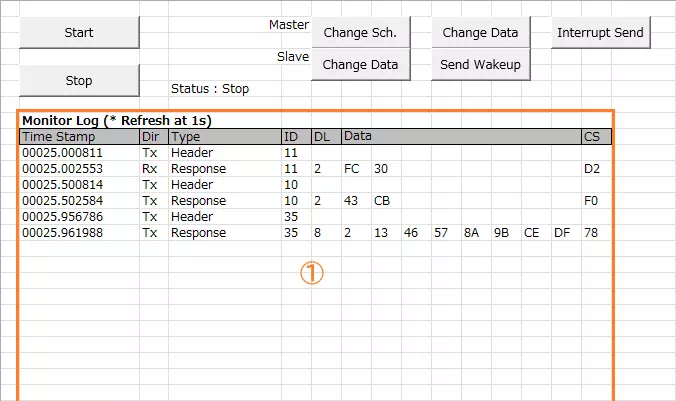

画面構成(Monitoringシート)
| 項目 | 説明 | |
|---|---|---|
| Startボタン | クリックすると、モニタリングと送信スケジュールに基づくフレーム(またはレスポンスIDリストに基づくレスポンス)の送信を開始します。 | |
| Stopボタン | クリックすると、モニタリングと送信スケジュールに基づくフレーム(またはレスポンスIDリストに基づくレスポンス)の送信を停止します。 | |
| Master | Change Sch.ボタン | クリックすると、使用する送信スケジュールを切り替えます。 送信スケジュールの内容については「送信スケジュール」を参照してください。 |
| Change Dataボタン | クリックすると、現在使用している送信スケジュールで上側に設定したフレームのD1をFFHに変更します。 フレームの内容については「送信スケジュール」を参照してください。 | |
| Interrupt Sendボタン | クリックすると、割り込み送信フレームを送信します。 割り込み送信フレームの内容については「割り込み送信フレーム」を参照してください。 | |
| Slave | Change Dataボタン | クリックすると、レスポンスIDリストで上側に設定したレスポンスのD1を00Hに変更します。 レスポンスIDリストの内容については「レスポンスIDリスト」を参照してください。 |
| Send Wakeupボタン | クリックすると、ウェイクアップパルスを送信します。 | |
| Status | モニタリングと送信スケジュールに基づくフレーム(またはレスポンスIDリストに基づくレスポンス)送信の状態を表示します。 Start:動作中 Stop:停止中 | |
| Monitor Log (①枠部分) | 送受信したログ情報を表示します。ログ情報は1秒ごとに更新され、その際に前回のログ情報は全てクリアされます。 ただし、ログ情報がない場合は更新されず、前回のログが表示されたままになります。 表示内容については「ログ表示部詳細」を参照してください。 | |
Monitor Log詳細
| 項目 | 説明 |
|---|---|
| Time Stamp | タイムスタンプを「sssss.mmmuuu」形式で表示します。 |
| Dir | ログ方向を表示します。 Rx:受信ログ Tx:送信ログ |
| Type | ログ種別を表示します。 |
| ID | LIN IDを16進数で表示します。 |
| DL | データ長(1~8)を表示します。 |
| Data | データ(D1~D8)を16進数で表示します。 |
| CS | チェックサムを16進数で表示します。 |
送信スケジュール
各送信スケジュールの内容は以下の通りです。
Dir、ID、Delay、DataはSettingシートで変更可能です(DLはIDに応じて自動調整されます)。
| No. | Dir | ID | Delay | DL | Data(16進数) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | |||||
| 0 (※1) | Tx | 10H | 500ms | 2 | 43H | CBH | ||||||
| Rx | 11H | 500ms | - | |||||||||
| 1 (※1) | Tx | 20H | 500ms | 4 | 12H | 56H | 9AH | DEH | ||||
| Rx | 21H | 500ms | - | |||||||||
実装例(コメント付きソースコード)
VBAサンプル本体ロジックは MPXCtrl_LIN_ExcelVBA_Sample.xlsm に含まれます。
MPXCtrlFree.bas はAPI宣言・定数・構造体定義です。以下はサンプルと同じAPIシーケンスで実装する場合の例です。
Option Explicit
Sub StartLinSimulation(ByVal mode As Byte)
Dim dev(0 To 0) As StMPXDeviceInfo
Dim count As Byte
Dim ret As Long
Dim serial As Long
Dim p As StMPXLINParam
' 1) Open
ret = MPXOpen(dev(0), 1, count)
If ret <> E_OK Or count = 0 Then Exit Sub
serial = dev(0).Serial
' 2) LINパラメータ設定(mode: Monitor/Master/Slave)
p.Mode = mode
p.Revision = MPX_LIN_REV_21
p.Baudrate = 19200
p.SyncBreak = 13
p.Delimiter = 1
p.HeaderSpace = 1
p.ResponseSpace = 1
p.ByteSpace = 1
ret = MPXLINSetParam(serial, p)
If ret <> E_OK Then Exit Sub
' 3) 必要に応じて Master/Slave 設定
' Master: MPXLINSetMasterSchedule, MPXLINSetMasterSim, MPXLINSetStatus
' Slave : MPXLINSetSlaveSim
' 4) 開始
ret = MPXMonitorStart(serial, MPX_SYNC_MASTER)
End Sub
Sub StopLinSimulation(ByVal serial As Long)
Dim ms As Long, us As Integer
Call MPXMonitorStop(serial, ms, us)
Call MPXClose
End Sub
※1:「Change Schedule」ボタンをクリックする度に、使用する送信スケジュールを切り替えます。
割り込み送信フレーム
割り込み送信フレームの内容は以下の通りです。
Dir、ID、DataはSettingシートで変更可能です(DLはIDに応じて自動調整されます)。
| Dir | ID | DL | Data(16進数) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | |||
| Tx | 35H | 8 | 02H | 13H | 46H | 57H | 8AH | 9BH | CEH | DFH |
レスポンスIDリスト
レスポンスIDリストの内容は以下の通りです。
ID、DataはSettingシートで変更可能です(DLはIDに応じて自動調整されます)。
| ID | DL | Data(16進数) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | ||
| 12H | 2 | 12H | 34H | ||||||
| 34H | 8 | FEH | DCH | BAH | 98H | 76H | 54H | 32H | 10H |
