トラブルシューティング
シグナル機能の確認先
| 症状 | 最初に確認すること | 詳しい操作 |
|---|---|---|
| Catalogに対象がない | Search、Only selected Set、取込元と取込対象 | 通信定義の取り込み |
| 取込エラー・文字化け | 文字コード、Reload、Import Errorsの内容、元ファイル | 取込と再取込 |
| Setにあるのに値が出ない | Current Set、実フレーム受信、Monitor/Values表示 | 表示確認 |
| CHがUnassigned | 使用するCAN/CAN FDのCHを割り当てます。MPXSIGを手動でLoadした後は、他のSetも含めてCH割当を確認します。 | 保存と読み込み |
| 保存したCHの信号が出ない | ステータスバーにSignal Set suspended:が出ている場合、保存時の機器を再接続して「Device」→「Refresh」を実行します。 | 保存したSetの自動復元 |
| Signal Monitor Settingを選べない | ステータスバーで、保存したSetの部分適用中か、MPXXML読み込み後の同期待ちかを確認します。 | 読み込みの制限 |
| 値が違う | 元フレーム、ID形式・DL・方向、ビット位置・Endian・変換 | バスシグナル定義 |
| 値はあるがグラフがない | GraphのON、Graph/Area/軸割当、時間範囲 | グラフ割当 |
| アラートが出ない | 条件の有効化、使用先、閾値、継続時間、無受信/未更新 | アラート |
| Signal Triggerで選べない | Current Set、CH、数値のバス信号であること。派生信号・ASCIIは対象外 | Signal Trigger |
| ログが記録されない | Save Log File、保存先、Trigger Mode、開始・停止条件と待機状態 | ログ記録条件 |
| Matched signalsが0 | ログCH、Set所属、Protocol、ID・方向・データ長 | 解析の定義選択 |
| Catalogを編集できない | 入口が共通Catalogか解析用Catalogか、モニタリング・解析が実行中かを確認 | 解析定義の編集 |
| 定義変更が送信設定へ反映されない | Catalog定義と採用済み送信設定は別。採用し直しとHEX確認 | 送信設定への採用 |
| 保存・読込後に割当が変わった | 保存形式・対象項目、接続機器、全SetのCHとCurrent Set | 保存と読み込み |
接続・機器自体の問題は、以下の既存の症状別項目も確認してください。
こんなときには?
MicroPeckerX本体未接続、ライセンス未登録の場合

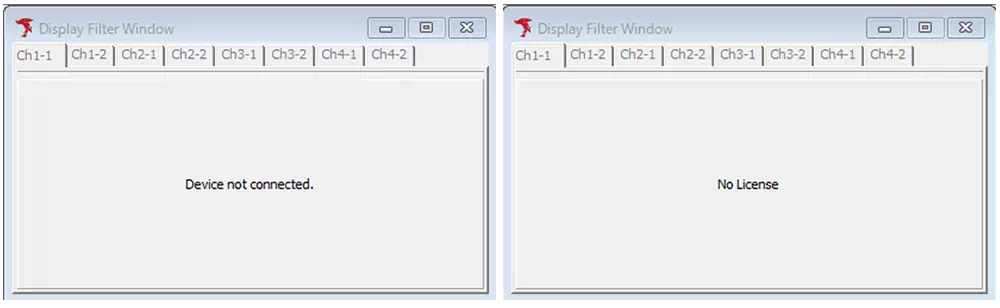

接続中の本体がない、もしくはライセンスが未登録の本体が接続されている場合は、以下のようにWindowの表示内容が変わります。
Windowの表示内容は以下の通りです。
| Window名 | 接続中の本体がない場合 | ライセンス未登録の本体が接続されている場合 |
|---|---|---|
| Device Window | 該当CHでは「No Device」が表示されます。 | 該当CHでは、通常の画面が表示されます。 |
| Trigger Window | 「Device not connected.」が表示されます。 ※1 | 「No License」が表示されます。 ※2 |
| Display Filter Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 |
| Label Filter Window | 「Device not connected.」が表示されます。 ※1 | 「No License」が表示されます。 ※2 |
| Monitor Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 ただし、モニタライセンスが登録済みの場合は、通常の画面が表示されます。 |
| Each ID Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 ただし、モニタライセンスが登録済みの場合は、通常の画面が表示されます。 |
| Simulation Window | 該当CHのタブでは、「Device not connected.」が表示されます。 | 該当CHのタブでは、「No License」が表示されます。 |
| Analyze Window | 該当CHのタブでは、通常の画面が表示されます。 | 該当CHのタブでは、通常の画面が表示されます。 |
※1 認識中の本体がある場合は、その本体の標準ライセンス登録有無によります。
※2 標準ライセンス登録済みの本体も認識されている場合、通常の画面が表示されます。
Monitor Window に何も表示されない
- 「Display Filter Window」の設定が正しいかどうかご確認ください。
フィルタ設定中は、Monitor Windowのタブに
のようなマークが表示されます。 - 使用したいMicroPeckerXのChと表示中のChが一致しているかどうかご確認ください。
「There was no corresponding log.」とメッセージが表示され、アナライズウィンドウが表示されない、ログが空白になる
- 「Trigger Window」のTrigger ModeがTriggeredになっている場合、スタートトリガが成立しない限りはアナライズ対象/ログ対象として認識されません。Trigger ModeをFree Runにするか、スタートトリガを変更してください。
シミュレーションウィンドウに何も表示されない
- MicroPeckerXが認識されているかどうか、「Device Window」をご確認ください。
- 使用したいMicroPeckerXの左側チェックボックスにチェックが入っているかどうかご確認ください。
本体のアップデートを何度行っても「Need Update」と表示される
- アップデート後は、挿抜を伴う対応が必要な場合があります。
通信に失敗する
- 以下の事をご確認ください。
- 通信ケーブルの接続(「機器の接続方法」を参照してください)
- 複数台MicroPeckerXをご使用の際、同期ケーブルの接続(「機器の接続方法」を参照してください)
(※)Clock Syncronizedにチェックを入れない場合でも、同期ケーブルは必要です。 - ボーレート等の通信設定(「Device Window」を参照してください)
エラーフレームが送信されない
- ShortMsgエラーまたはFramingエラーの場合、エラー発生箇所が設定できます。エラー発生箇所は送信フレームのDL内に収まるように設定してください。
発生箇所が無効な場合、エラー種別は灰色で表示されます。
イベントログが想定通りに動かない
- 動かそうとするログ設定に対し、同時に成立する他のイベントログが存在する可能性があります。イベントログの設定を再確認してください。より後に設定されているイベントログの方が優先されます。
スケジュールが想定通りに動かない
- スケジュールは、現在実行しているスケジュールが終了するか、一旦スリープコマンドを受け付け、ウェイクアップを行った場合にのみ変更されます。
CAN通信拡張フォーマットIDを、SIDとEIDを分割して表示したい
- 「Optionダイアログ」でCAN ID FormをSID/EIDに変更してください。
MicroPecker Analyzerで取得したログを読み込みたい
- MicroPecker CAN Analyzerのログを読み込むことが可能です(Analyze Window、Ch Logタブのみ)。
ただしLIN形式のログ等、一部ログはコンバートが出来ません。読み込んだ結果(MiroPeckerX形式に変換できたログ数、出来なかったログ数)はダイアログで表示されます。 MicroPecker Analyzer形式のログファイルについては「MicroPecker Analyzerユーザーズマニュアル」を参照してください。
