目的別ガイドと基本の流れ

目的に合わせて、必要な経路から始めます。保存ログだけを解析する場合、機器接続やライブ監視は必要ありません。

目的必要なもの最初に読むページ次の操作
フレーム監視機器、接続先、通信設定フレーム監視と記録Device設定→Start→フレーム確認→Stop
シグナル監視上記とDBC/信号定義、実際の送信元シグナル監視を始めるCatalog→Set・CH→表示→Current Set→Start
保存ログ解析通信ログと対応する定義シグナル解析を始めるOpen Log→定義選択→Analyze→値と元フレーム確認
Catalogから送信機器、安全な試験バス、フレーム定義送信フレームを設定するFrames from Catalog→初期値・周期→有効化→開始
信号条件での記録監視用定義、記録条件、保存先条件を指定してログを記録するSignal Trigger→Save Log File→開始→記録確認

以下は機器を接続して使用するときの基本の流れです。

1. 機器の接続​

以下の手順でMicroPeckerX本体をCANバスとWindows PCに接続します。

  1. MicroPeckerX本体とCANバスを接続します。
    別売りのCANケーブルを使用する場合は、それぞれ以下のように接続してください。
  • CAN 1ch クリップケーブル(S810-MX-CB1)は、Dsubコネクター側をMicroPeckerX本体に、クリップ側をCANバスの各端子に、それぞれ接続します。
  • CAN 2ch Dsubケーブル(S810-MX-CB2)は、Dsubコネクターのメス側をMicroPeckerX本体に、オス側をCANバスの端子に、それぞれ接続します。なお、オス側にはCAN 1ch クリップケーブルを接続することも可能です。
  1. 本製品に付属のUSBケーブルを使用して、MicroPeckerX本体をWindows PCのUSBポートに接続してください。

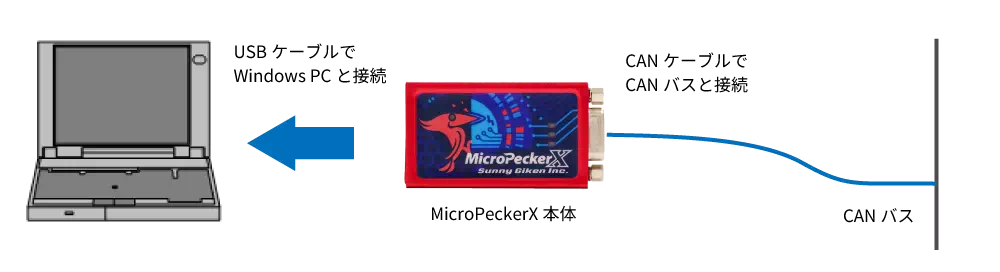

機器の接続

図1-1:MicroPeckerX本体とCANバス・Windows PCの接続。

注意事項
  • 接続を誤った場合、MicroPeckerX本体側とCANバス側の両方にダメージが生じる可能性があります。
  • バスパワー型のUSBハブを経由してMicroPeckerX本体を接続した場合、Window PCからのUSB給電だけでは電力が不足し、動作が不安定になる場合があります。セルフパワー型(外部電源付き)のUSBハブをご利用ください。

2. GUIアプリケーションを起動​

以下の操作でGUIアプリケーションが起動します。

  1. Windows のスタートメニューを開きます。
  2. アプリ一覧の「すべて」を表示させます。
  3. すべてのアプリから「MicroPeckerX」フォルダを展開します。
  4. 「MicroPeckerX Control Software Ver.X.XX」(X.XX は製品バージョン)を選択します。

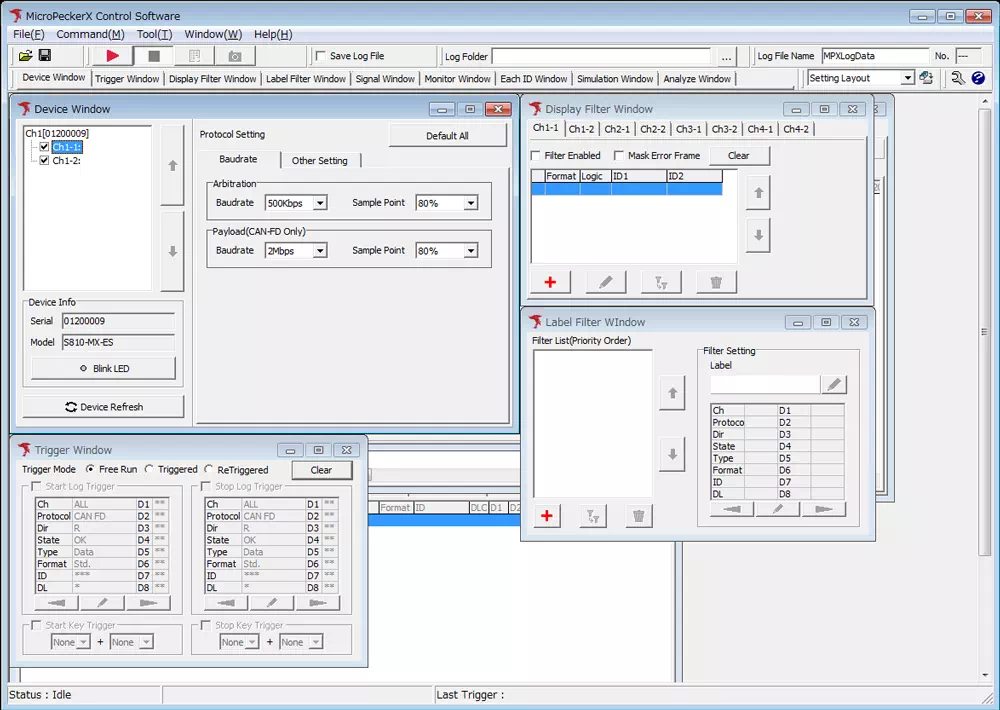

起動が完了すると、画面上部のレイアウト選択欄で現在の配置を確認できます。下図の「Setting Layout」では、左側に Device Window と Trigger Window、右側に Display Filter Window と Label Filter Window が表示されます。起動時の配置は、保存したレイアウトやオプション設定によって異なります。

起動直後のSetting Layout。左上にDevice Window、左下にTrigger Window、右上にDisplay Filter Window、右下にLabel Filter Windowが表示されています。

図2-1:MPXAnalyzer.exeの起動画面(Setting Layout)。


ツールバー​

画面上部のツールバーや、各ウィンドウの配置は自由に設定可能です。お使いのモニタサイズに合わせて使いやすいように変更してください。

GUIツールバー

図2-2:画面上部のツールバー。Log Folderの保存先パスは省略しています。


ウィンドウレイアウトの保存・切り替え​

GUIアプリケーション内のWindow配置は、任意の名前で保存して自由なタイミングで呼び出すことができます。

  • ユーザーが作成したレイアウトの名前を変えたい場合は、対象のレイアウトを表示し、Save Current Layoutで新しい名前を付けて保存してから、Delete Layoutで旧名のレイアウトを削除します。
  • よく使う配置をあらかじめ登録しておくと、作業効率がアップします。
  1. レイアウト保存ダイアログを表示させる
    以下のいずれかの操作でSave Current Layoutダイアログを表示させます。
  • メニューバーの「Window」ー「Layout」ー「Save Current Layout」を選択。

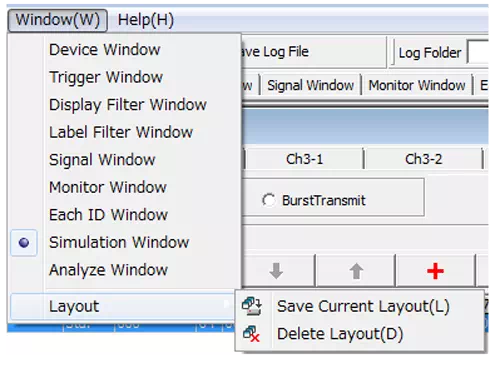

LayoutメニューのSave Current LayoutとDelete Layout

図2-3:レイアウトの保存・削除メニュー。

  • ツールバーのSave Current Layoutボタンをクリック。
  1. レイアウトを保存する

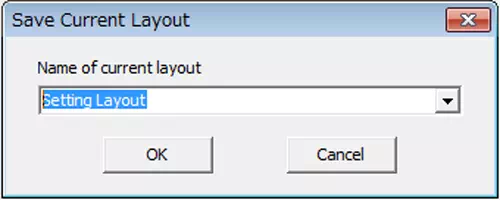

    Save Current Layoutダイアログの「Name of current layout」に任意のレイアウト名(図の例では FD2 Signal View)を入力してOKボタンをクリックします。
Save Current Layout

図2-4:レイアウト名の入力。

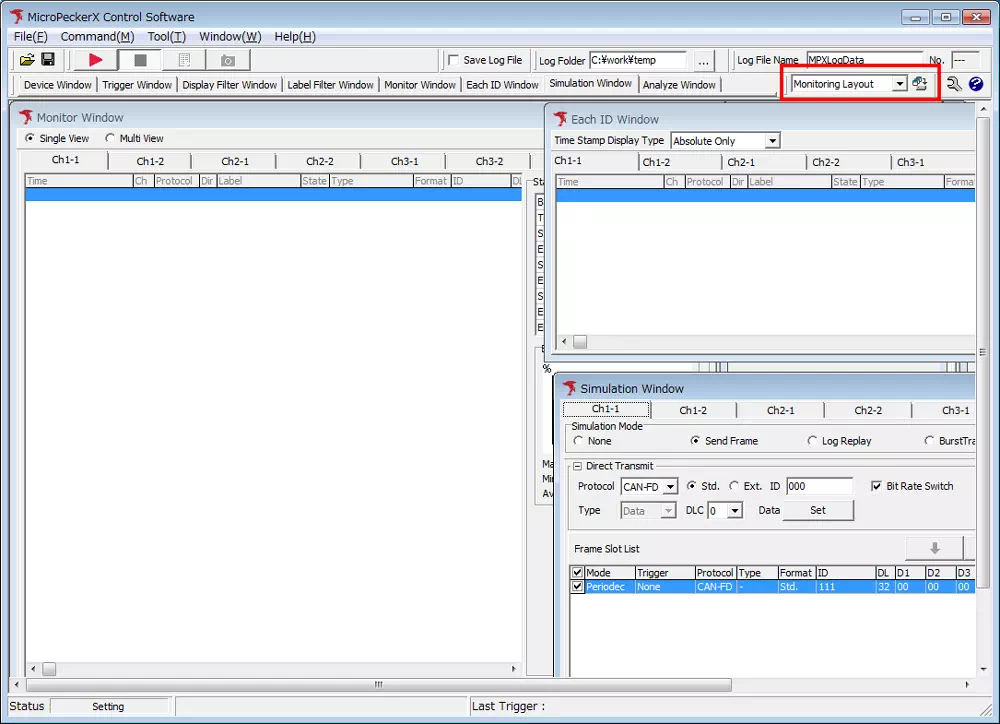

  1. 保存したレイアウトを呼び出す
    ツールバーのLayoutプルダウンメニューから表示したいレイアウトを選択します。
Select Layout

図2-5:保存したレイアウトの選択。

保存したFD2 Signal ViewのSignal Window配置

図2-6:FD2 Signal Viewを呼び出した画面。


3. 通信の設定​

MicroPeckerX CAN FD Analyzerの通信設定を行います。

  1. Device Window を開く
    メニューやツールバーから「Device Window」を選択します。

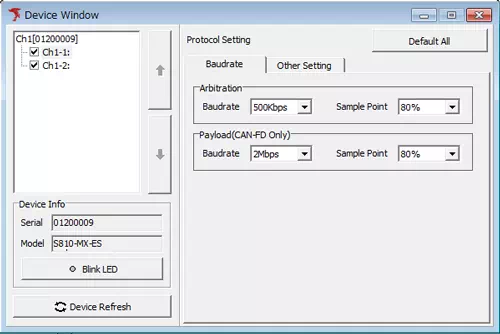

通信設定画面

図3-1:Device Windowの通信設定。

  1. ボーレート/サンプルポイント

    • CAN:通信速度(例:500 kbps)
    • CAN FD:payload部の通信速度とサンプルポイント
  2. ACK 応答

    • MicroPeckerXからの ACK 応答を「有効/無効」で切り替え
  3. 終端抵抗

    • バス終端抵抗を「ON/OFF」で設定

4. 画面表示の設定​

フレームログの表示に加えて信号値・波形を確認する場合は、モニタリング開始前にシグナル機能の基本操作に従い、定義の登録、Signal Setへの追加、CH割当、表示先を設定してください。フィルタの設定だけではシグナル表示は有効になりません。

ラベル機能を使用すると、特定の条件を満たすログを見やすくすることができます。
不要な場合は「5. 動作モードの選択」へ進んでください。

ラベルフィルタ適用例​

Ch1-1で受信した標準ID 310 のCAN-FDフレームに、黒文字・水色背景の FAN_310_RX ラベルを付けます。図4-1と図4-2は同じ停止済みログです。先頭行の時刻 +000:00:23.062.016、方向 R、ID 310 を照合し、ラベル名と背景色の変化を確認してください。

ラベルフィルタ適用前​

停止済みのCh1-1ログ。先頭時刻+000:00:23.062.016、受信CAN-FD標準ID 310のラベルが白い背景のCAN-FD RXで表示された画面

図4-1:個別条件を優先させる前の表示。

ラベルフィルタ適用後​

同じログの先頭時刻+000:00:23.062.016、受信CAN-FD標準ID 310のラベルが黒文字・水色背景のFAN_310_RXに変わった画面

図4-2:個別条件を優先させた後の表示。

ラベルフィルタ設定手順​

  1. Label Filter Window を開く
    メニューやツールバーから「Label Filter Window」を選択します。
Label Filter Windowの①条件一覧、②優先度の上下移動、③追加・コピー・削除、④Labelプレビューと編集、⑤条件概要と編集を番号で示した画面

図4-3:Label Filter Windowの設定箇所。

  1. 対象フレームの条件を追加する
    図4-3の③にある+ボタンをクリックし、Filter SettingダイアログでCh 1/Inner Ch 1、Protocol CAN/CAN-FD、Direction R、State OK、Type CAN-FD Frame、ID Format Std.、ID 310 を設定します。DLCは *、データは ** として限定せず、「OK」で確定します。

  2. ラベル名と色を設定する
    追加した条件を選び、図4-3の④にある鉛筆ボタン、またはLabelプレビューのダブルクリックでLabel Settingダイアログを開きます。ラベル名を FAN_310_RX、文字色を黒、背景色を水色にして、「OK」で確定します。

  3. 優先度と有効状態を設定する
    図4-3の②にある上矢印で FAN_310_RX を既存の CAN-FD RX より上に移動し、①の一覧でチェックをONにします。既存の CAN-FD RX もONのままにします。複数の条件に一致するフレームには、上にある条件が優先して適用されます。

図4-1と図4-2の同じフレームで表示を確認します。条件を変更する場合は図4-3の⑤を使います。各項目とダイアログの詳細はラベル機能を参照してください。


5. 動作モードの選択​

MicroPeckerX CAN FD Analyzerの動作をSimulation Windowで選択します。

  1. Simulation Window を開く
    メニューやツールバーから「Simulation Window」を選択します。

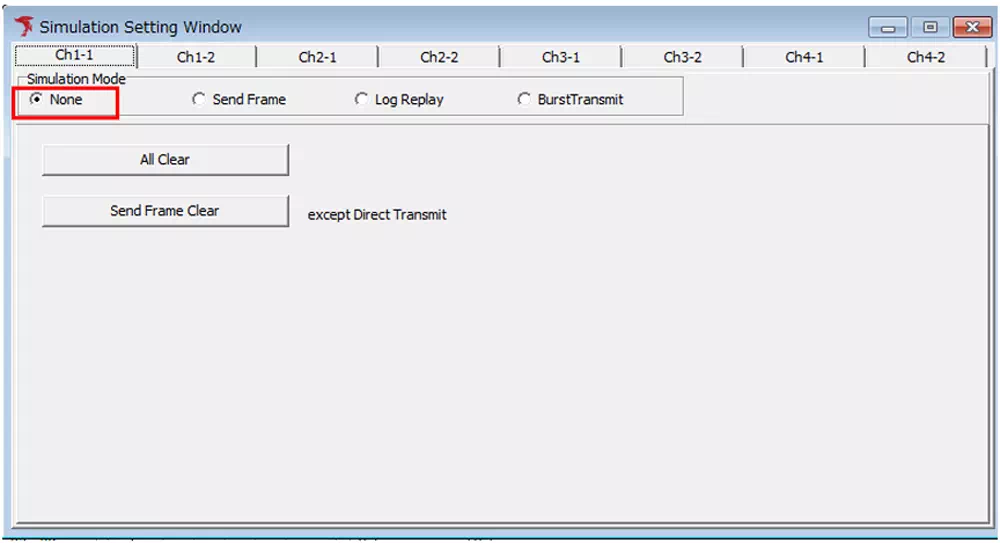

Simulation WindowでSimulation ModeにNoneを選択した画面

図5-1:Simulation Modeの選択(None)。

  1. Simulation Mode を選択 「Simulation Mode」を以下から選択します。
Simulation Mode説明
NoneCANバスに流れている通信をモニタ表示するだけのモードです。フレーム送信は行いません。
Send Frameスロット送信を行います。
周期送信やイベント送信等が設定可能です。また、任意のタイミングで単一のフレームを送信することもできます。
Log Replay予め用意した送信ログに基づいて、フレーム送信を行います。
BurstTransmitCANバスに高負荷をかける形でのフレーム送信を行います。
Extended拡張プラグイン用のモードです。詳細については各プラグインのマニュアルを参照してください。
ヒント

None以外のモードを選択した場合も、CANバスに流れている通信をモニタ表示できます。

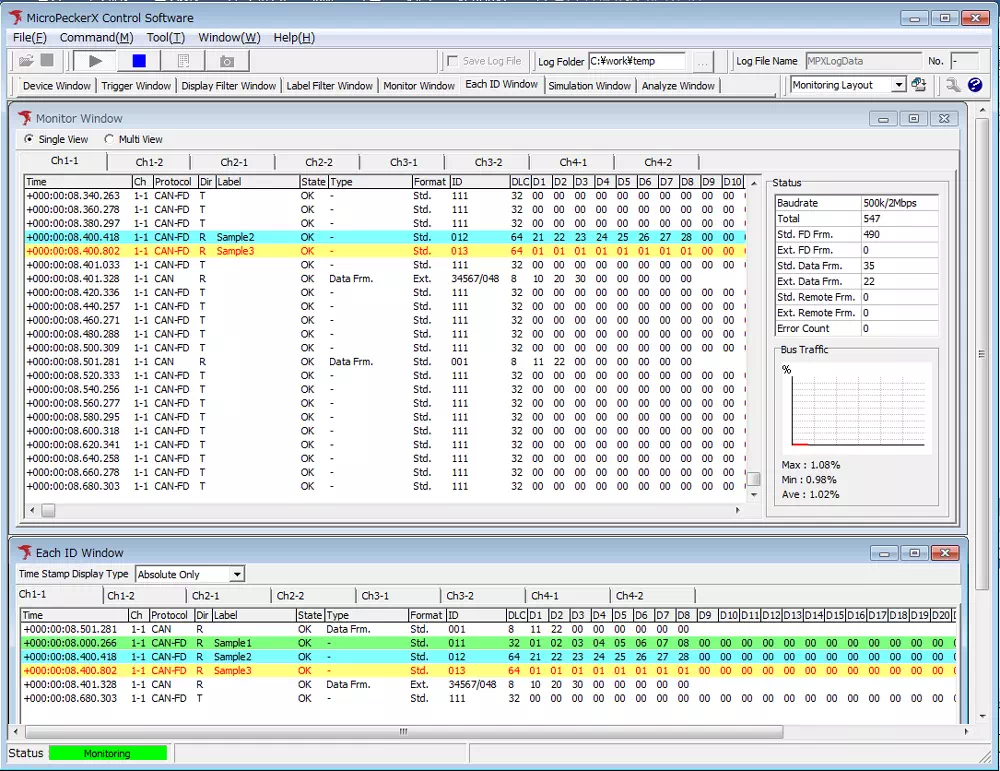

6. モニタリングを開始​

以下のいずれかの操作でモニタリングを開始します。

  • メニューバーの「Command」ー「Start」を選択。
CommandメニューのStartを選択する画面

図6-1:Commandメニューからモニタリングを開始。

  • ツールバーのGUI Startボタンをクリック。
  • F5キーを押下。
ヒント

「オプション設定」によっては、モニタリングの開始時に画面のレイアウトがMonitoring Layoutに自動で切り替わります。


7. モニタリングを停止​

以下のいずれかの操作でモニタリングを停止します。

  • メニューバーの「Command」ー「Stop」を選択。
CommandメニューのStopを選択する画面

図7-1:Commandメニューからモニタリングを停止。

  • ツールバーのGUI Stopボタンをクリック。
  • F6キーを押下。
  • Escキーを押下。
ヒント

「オプション設定」によっては、モニタリングの停止時に画面のレイアウトがAnalyze Layoutに自動で切り替わります。

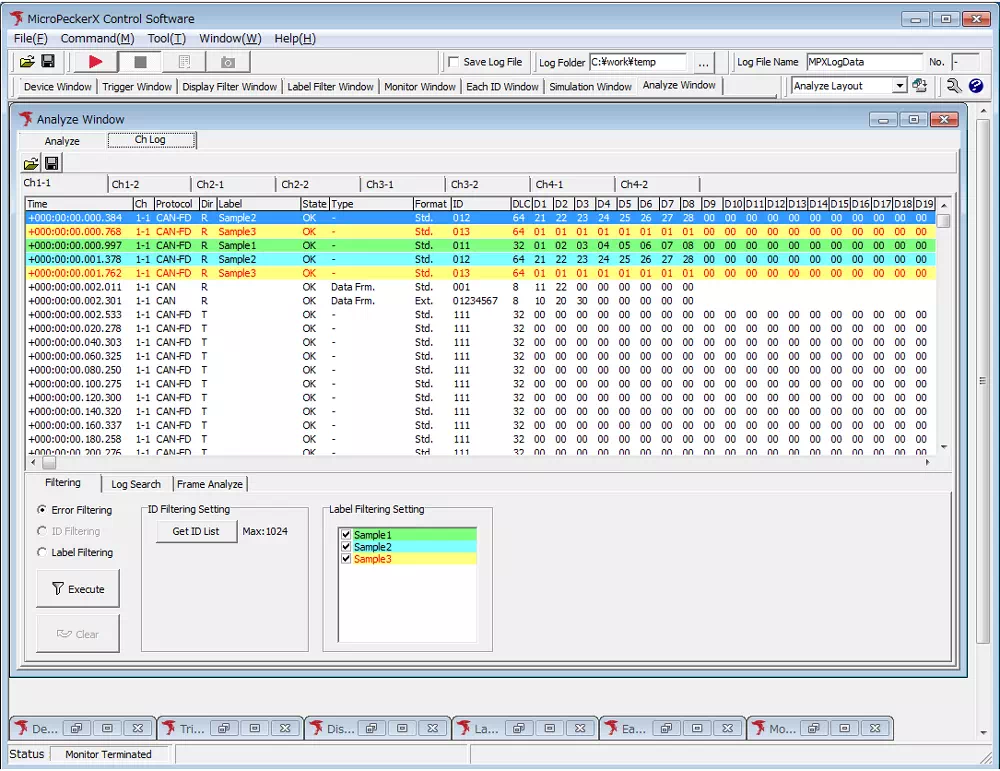

8. ログの確認・解析​

モニタリングを停止した後は、Analyze Windowで記録されたログを表示・加工できます。
ここでは、「検索機能」と「オフセット機能」の使い方を紹介します。

検索・オフセット以外にも、MicroPeckerX CAN FD Analyzerでは以下のような解析機能があります。
用途に合わせてご利用ください。

  • Frame Cycle Analyze
    CANフレームの送信間隔を可視化・分析
  • CAN Gateway Latency
    GW通過時の遅延時間とメッセージロストを測定
  • CAN Gateway Residence
    GW通過時のピーク遅延(滞留時間)を確認

検索機能​

特定のフレームを探すには、Analyze Window下部の「Log Search」タブでフレーム条件を指定します。ここでは、受信した標準ID 310 のCAN-FDフレームのうち、D3が 08 の行を探します。

  1. 検索の出発点を確認する
    図8-1ではTimeが +000:00:00.100.181、Dirが T、IDが 200 の行を選択しています。この選択行から後のログを検索します。
検索前の選択行。Timeが+000:00:00.100.181、DirがT、IDが200のログ

図8-1:フレーム条件検索の出発点。

  1. フレーム条件を設定する
    「Log Search」タブの「Log Search」欄にある鉛筆ボタンをクリックし、Search Settingダイアログを開きます。Chを 1、Protocolを CAN/CAN-FD、Directionを R、Typeを CAN-FD Frame、ID Formatを Std.、IDを 310 に設定します。
Search SettingでCh 1、CAN/CAN-FD、方向R、CAN-FD Frame、標準ID 310を設定した画面

図8-2:検索するフレーム条件。

  1. データ条件を設定する
    Data Settingボタンをクリックし、HexタブのD3を 08、その他のバイトを **(指定なし)にします。Data Setting、Search Settingの順に「OK」をクリックして閉じます。
Data SettingのHexタブでD3を08、その他のバイトを指定なしの**に設定した画面

図8-3:検索するデータ条件。

  1. Forwardで検索し、移動先を確認する
    「Forward」ボタンをクリックすると、現在の選択行より後の一致行へ移動します。図8-4ではTimeが +000:00:00.126.195、Dirが R、ID Formatが Std.、IDが 310、D3が 08 の行を選択しています。続けて「Forward」をクリックすると次の一致行を検索します。前の一致行を探す場合は「Backward」を使います。
検索後の選択行。Timeが+000:00:00.126.195、DirがR、標準ID 310、D3が08の受信CAN-FDフレーム

図8-4:フレーム条件に一致した検索結果。

時刻検索やラベル検索を含む操作の詳細はログ検索機能を参照してください。


オフセット機能​

送信間隔や相対時間を確認するには、オフセット機能を使います。 特定のフレームを基準点として、その時刻からの経過時間を他のフレームに表示できます。

  1. Analyze Windowの「Ch Log」タブでCh1-1を表示し、基準にしたいフレームを右クリックします。図8-5では2行目のTimeが +000:00:00.008.757、IDが 310、Labelが FAN_310_RX の行を基準にします。
  2. コンテキストメニューから「Set Offset (O)」を選択します。基準行のTimeが +000:00:00.000.000 になります。
  3. 図8-5と図8-6の同じフレームを比較します。次のID 310 の行は +000:00:00.028.759 から +000:00:00.020.002 へ変わり、基準行から20.002 ms後のフレームだと分かります。基準より前の行は負の時刻になり、直前のID 200 の行は−8.642 msです。

オフセット設定前の表示​

オフセット設定前のCh1-1ログ。基準行はID 310、FAN_310_RX、Time +000:00:00.008.757で、次のID 310は+000:00:00.028.759

図8-5:オフセットを設定する前の表示。

オフセット設定後の表示​

同じCh1-1ログにオフセットを設定した画面。ID 310の基準行は+000:00:00.000.000、次のID 310は+000:00:00.020.002で、直前のID 200は負の時刻

図8-6:オフセットを設定した後の表示。

ヒント

オフセット機能を無効にしたい場合は、コンテキストメニューで「Clear Offset (C)」を選択してください。
なお、基準点にしたいログをダブルクリックすることによってもオフセット機能が有効になります。
