機器の接続方法
PCによるGW設定時
付属のUSBケーブル等を使ってMicroPeckerXをPCのUSBポートに接続してください。
※ USBポートは左側のみ使用可能です。右側のキャップは外さないでください。
GW機能利用時
DSub端子のアサインに従い、電源、それぞれのChのCAN Hi/CAN LoおよびGNDへ接続してください。
DSub端子詳細
DSub端子のアサインは以下の通りです。

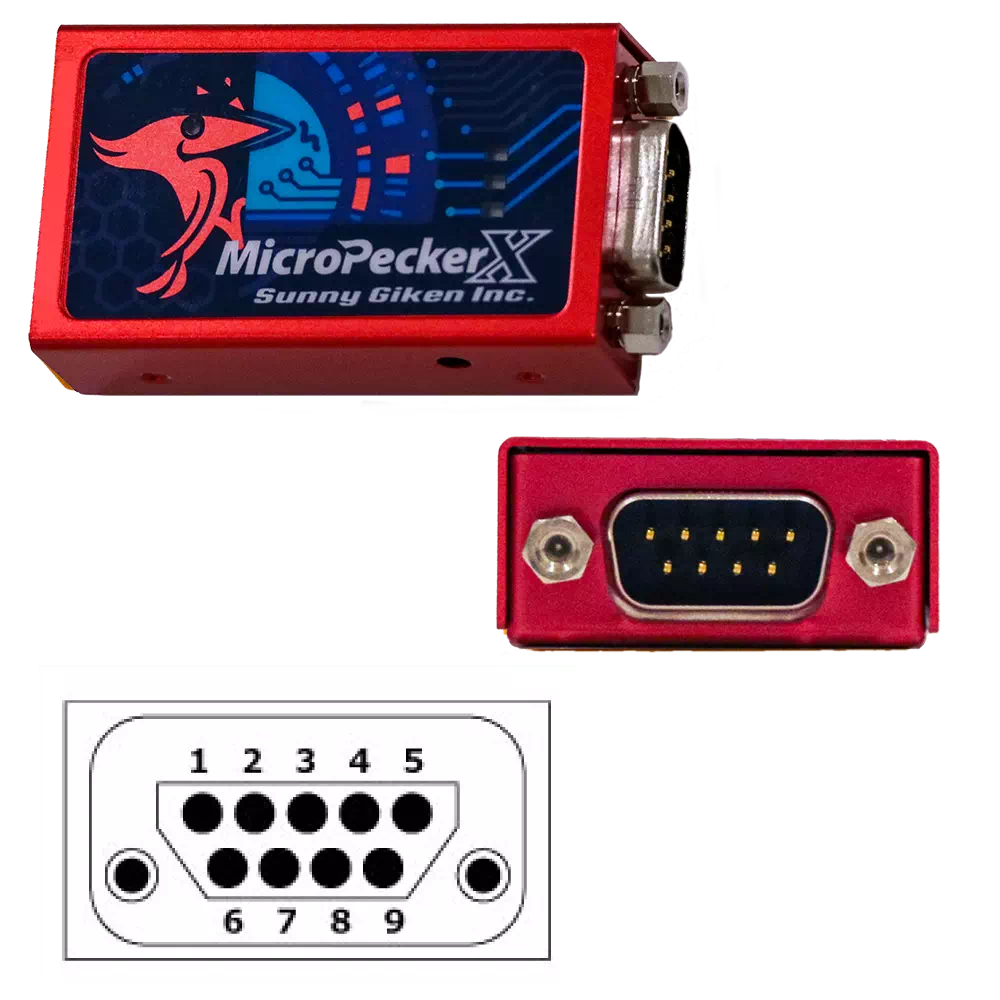

MicroPeckerX本体
| Pin | Function |
|---|---|
| 1 | CAN Lo(CH1) |
| 2 | CAN Lo(CH0) |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | GND |
| 7 | CAN Hi(CH0) |
| 8 | CAN Hi(CH1) |
| 9 | Not Connected. |

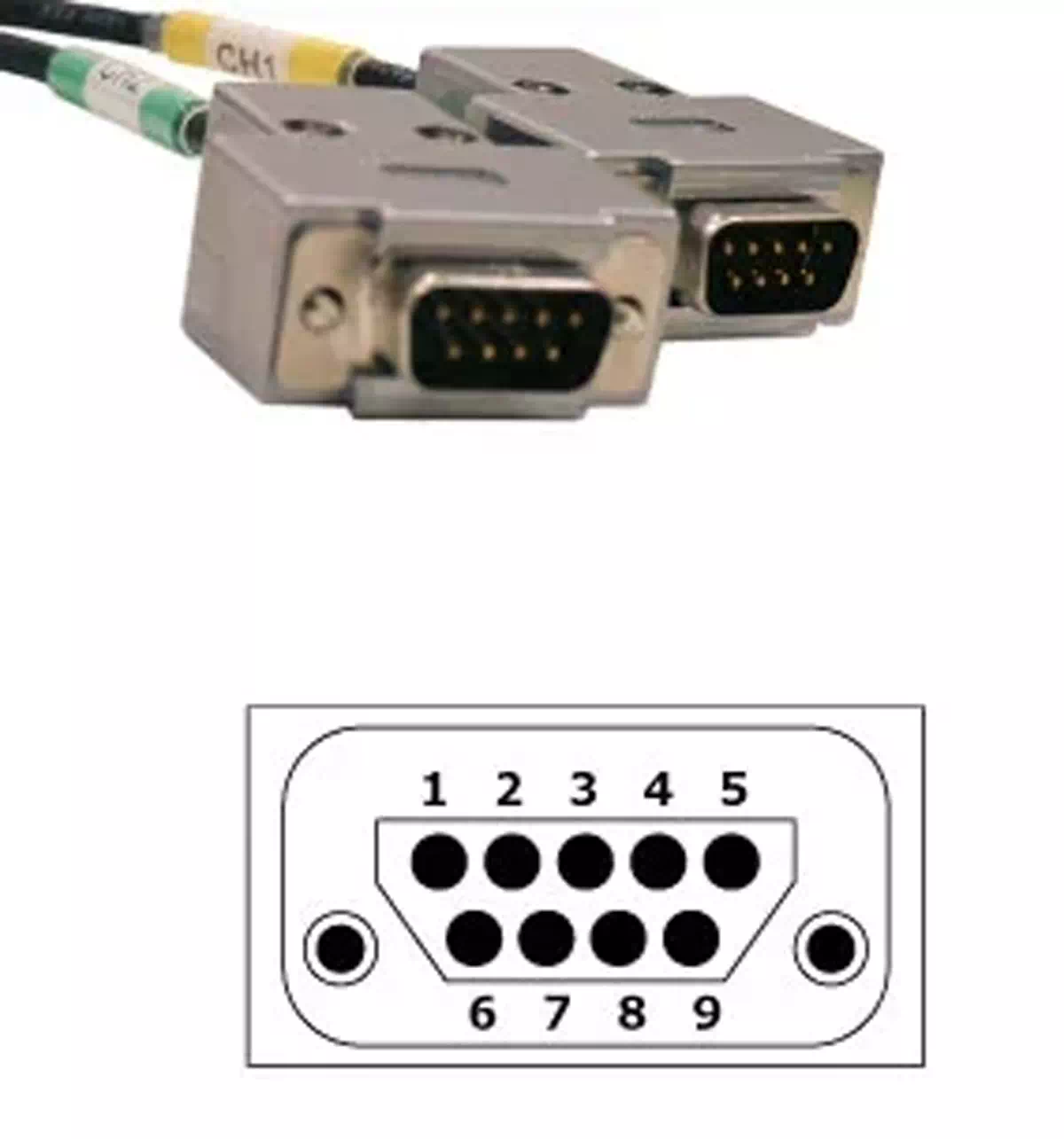

CAN 2ch Dsubケーブル（Ch1,Ch2コネクタ側）
| Pin | Function |
|---|---|
| 1 | Not Connected. |
| 2 | CAN Lo |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | Not Connected. |
| 7 | CAN Hi |
| 8 | Not Connected. |
| 9 | Not Connected. |
※：2chの端子から1chごとに分配されます。
