InstaGW Setting Tool（設定ソ フトウェア）の画面説明
本章では、設定ソフトウェアの画面構成や詳細機能をご説明します。
画面の全体構成

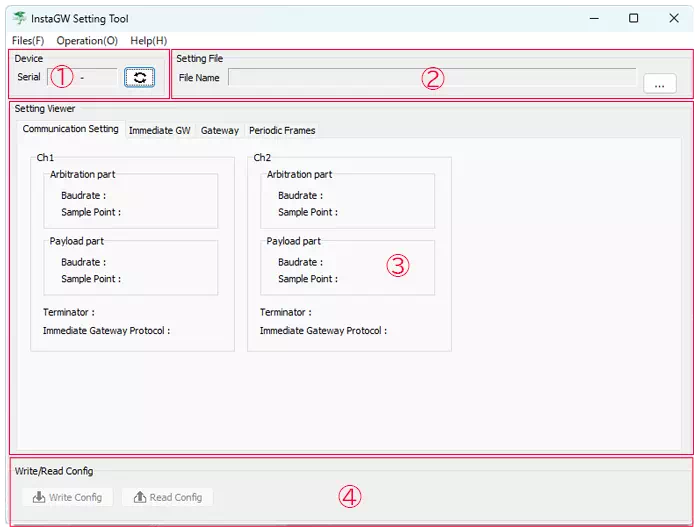

メインウィンドウ
設定ソフトウェア起動時に表示される画面です。
| 番号 | 項目名 | 説明 | 詳細 |
|---|---|---|---|
| 1 | Device | デバイス設定 | 接続中のMicroPeckerXのシリアルNo.を表示します。 |
| 2 | Setting File | 設定ファイル | 読み込むGW設定ファイルのファイルパスを指定します。 |
| 3 | Setting Viewer | 設定情報 | 読み込んだGW設定ファイルの設定情報を表示します。 |
| 4 | Write/Read Config | 設定書き込み/読み出し | MicroPeckerXへの設定情報の書き込みと、MicroPeckerX上の設定の読み出しを行います。 |

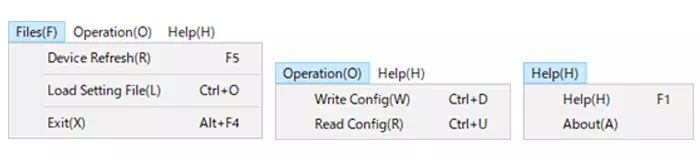

メニューバー
メインウ ィンドウのメニュー項目です。
| メニュー項目 | 詳細項目 | 説明 |
|---|---|---|
| Files | Device Refresh | 接続されているMicroPeckerXの確認と再認識を行います。 |
| Load Setting File | GW設定ファイルの読み込みを行います。 | |
| Exit | 設定ソフトウェアを終了します。 | |
| Operation | Write Config | 設定情報に表示されている設定を、認識中のMicroPeckerXに書き込みます。 認識中のMicroPeckerXがない、またはGW設定ファイルを読み込んでいない時は無効です。 |
| Read Config | 認識中のMicroPeckerXから設定情報を読み出し、GW設定ファイルに保存します。 GW設定ファイルの保存先は、ファイルダイアログで指定可能です。 認識中のMicroPeckerXがない時は無効です。 | |
| Help | Help | ユーザーズマニュアルを開きます。 |
| About | バージョン情報ダイアログを表示します。 |
各画面の詳細項目
Device項目（デバイス設定）
| 項目 | 説明 | 備考 |
|---|---|---|
| Serial | 認識中のMicroPeckerXのシリアルNo.を表示します。 | 認識中のMicroPeckerXがない場合は、「-」を表示します。 |
| ボタン | 接続されているMicroPeckerXの確認と再認識を行います。 | - |
Setting File項目（設定ファイル）
| 項目 | 説明 | 備考 |
|---|---|---|
| File Name | 読み込んだGW設定ファイルのフルパスを表示します。 | 認識中のMicroPeckerXがない場合は、「-」を表示します。 |
| ボタン | クリックするとファイルダイアログが表示され、選択したGW設定ファイルを読み込みます。 | – |
Setting Viewer項目（設定情報）
各タブで表示を切り替えできます。

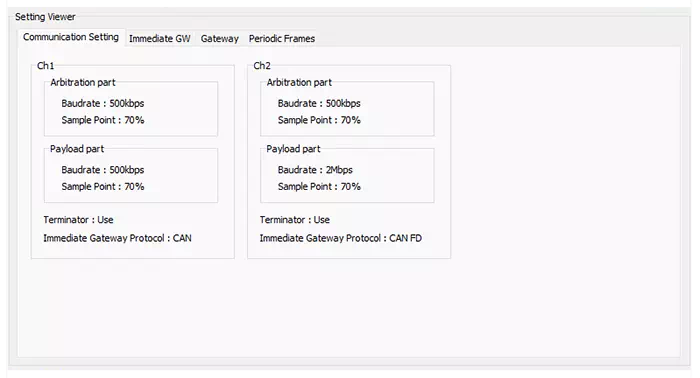

Communication Setting : 通信設定
Ch毎の通信設定が表示されます。
| メニュー | 説明 | |
|---|---|---|
| Arbitration Part | Baudrate | アービトレーション部のボーレート |
| Sample Point | アービトレーション部のサンプルポイント | |
| Payload Part | Baudrate | ペイロード部のボーレート |
| Sample Point | ペイロード部のサンプルポイント | |
| Terminator | 終端抵抗の使用/未使用 | |
| Immediate Gateway Protocol | 即時GW時の送信プロトコル | |

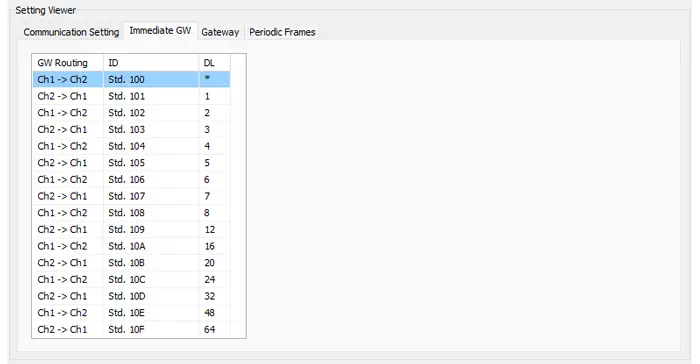

Immediate GW : 即時GW設定
GW設定ファイルの「Immediate Gateway」シートで、有効（Ena=1）となっている情報のみ表示されます。
| メニュー | 説明 | 備考 |
|---|---|---|
| GW Routing | GWの転送方向(Ch) | – |
| ID | GWするID | 値は16進数表記で、「Std.」が標準ID、「Ext.」が拡張IDをそれぞれ意味します。 |
| DL | GWするDL | 「*」は不問を意味します。 |

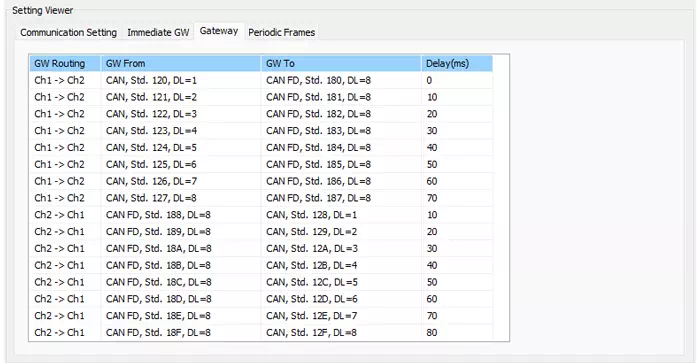

Gateway : GW設定
GW設定ファイルの「Gateway」シートで、有効（Ena=1）となっている情報のみ表示されます。
| メニュー | 説明 | 備考 |
|---|---|---|
| GW Routing | GWの転送方向(Ch) | – |
| GW From | GW元のプロトコル、ID、DL | IDの値は16進数表記で、「Std.」が標準ID、「Ext.」が拡張IDをそれぞれ意味します。 |
| GW To | GW先のプロトコル、ID、DL | IDの値は16進数表記で、「Std.」が標準ID、「Ext.」が拡張IDをそれぞれ意味します。 |
| Delay(ms) | GW元で受信した後GW先で送信するまでの遅延時間 | 単位は「ms」です。 |

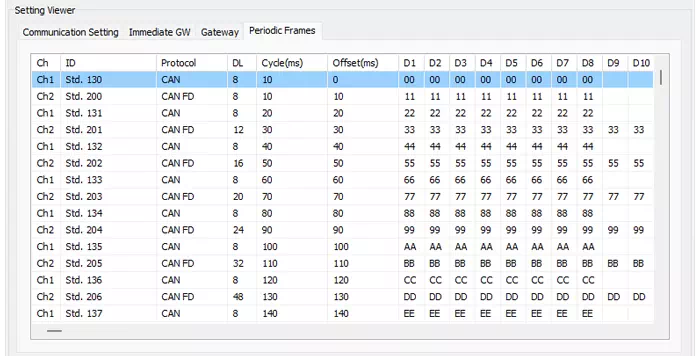

Periodic Frames : 周期送信設定
GW設定ファイルの「Periodic Frame」シートで、有効（Ena=1）となっている情報のみ表示されます。
| メニュー | 説明 | 備考 |
|---|---|---|
| Ch | GWするID | 値は16進数表記で、「Std.」が標準ID、「Ext.」が拡張IDをそれぞれ意味します。 |
| ID | GWするID | 値は16進数表記で、「Std.」が標準ID、「Ext.」が拡張IDをそれぞれ意味します。 |
| Protocol | プロトコル | – |
| DL | DL | – |
| Cycle(ms) | 送信周期 | 単位は「ms」です。 |
| Offset(ms) | 動作開始から送信開始までの遅延時間 | 単位は「ms」です。 |
| D1～D64 | 送信データ | 16進数で表示されます。 |
Write/Read Config項目（設定書き込み/読み出し）
| 項目 | 説明 | 備考 |
|---|---|---|
| Wrire Configボタン | クリックすると、設定情報に表示されている設定を、認識中のMicroPeckerXに書き込みます。 | 認識中のMicroPeckerXがない、またはGW設定ファイルを読み込んでいない時はクリック出来ません（ボタンが灰色）。 |
| Read Configボタン | クリックすると、認識中のMicroPeckerXから設定情報を読み出し、GW設定ファイルに保存します。 GW設定ファイルの保存先は、ファイルダイアログで指定可能です。 | 認識中のMicroPeckerXがない時はクリック出来ません（ボタンが灰色）。 |
