製品使用の流れ

MicroPeckerX InstaGWは、以下の流れで使用します。

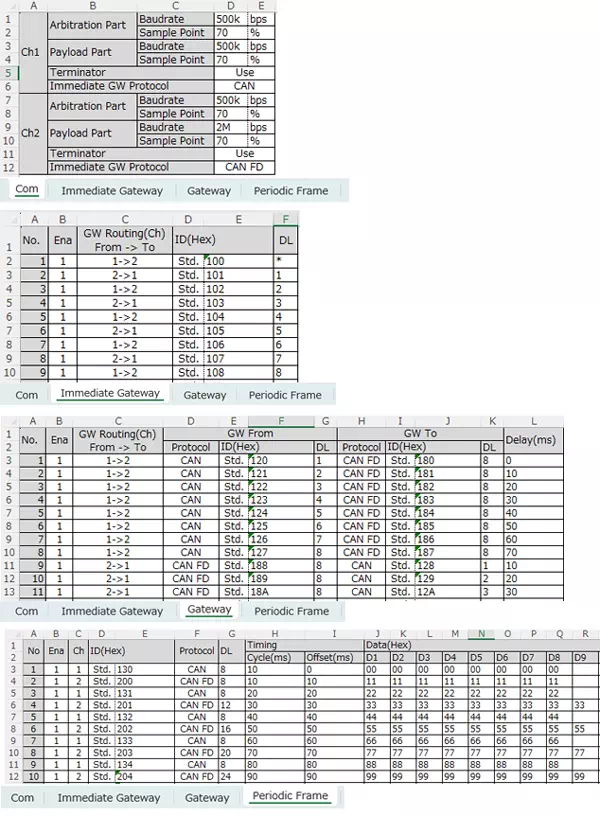

1. GW設定ファイルの編集​

• Excel形式のGW設定ファイルを使用して、CAN/CAN FDの通信設定、GWするID、周期送信するIDのデータなどの各種設定を行います。
• テンプレートファイルは、インストールパッケージの「Setting」フォルダに格納されています。

2. 設定ソフトウェアの起動​

以下の操作でGUIアプリケーションが起動します。

1. Windows のスタートメニューを開く
2. 「すべてのアプリ」→「InstaGW」フォルダを展開
3. 「InstaGW Setting Tool Ver. x.xx」（x.xx は製品バージョン）をクリック

3. MicroPeckerXの接続​

MicroPeckerXをPCのUSBポートに接続し、設定ソフトウェアで正常に認識されることを確認してください。

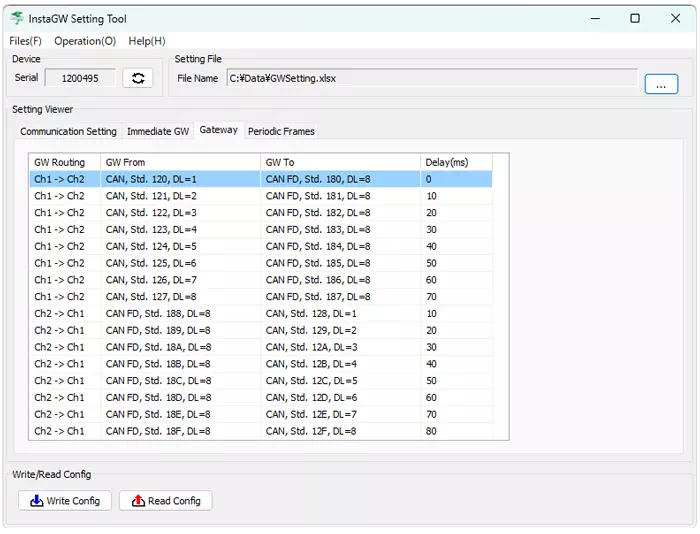

4. GW設定ファイルの読み込み​

設定ソフトウェア上で、編集済みのGW設定ファイルを読み込みます。
読み込んだ内容は画面上に表示されるため、設定値に誤りがないかチェックしてください。

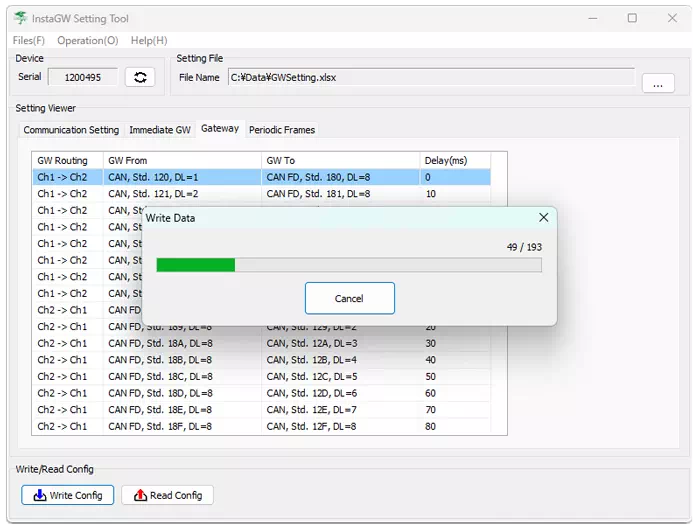

5. MicroPeckerXへの設定書き込み​

GW設定情報を、設定ソフトウェアからMicroPeckerXへ書き込みます。
MicroPeckerX本体に設定情報を保持しますので、MicroPeckerX単体での動作が可能になります。

6. MicroPeckerX InstaGW動作​

MicroPeckerXにCAN 2ch DSubケーブルを接続し、CANケーブルのCh1およびCh2コネクタを、それぞれ対応するCANバスに接続してください。
MicroPeckerXへUSBポートから電源が投入されると、書き込まれた設定に従って動作します。
