機器仕様および機能仕様

MicroPeckerX機器仕様​

項目内容
電源USB Bus Power(5V、300mA)
寸法65(W)×35(D)×16(H)mm
重量45g
LED4つ搭載
橙:電源状態(通電時に点灯)
緑:通信Ch1(Ch1にてLIN通信時点滅)
黄:VBAT状態(VBAT供給時に点滅)
赤:エラー(異常発生時点灯)
同期インターフェース2つ搭載
LINインターフェースDSub 9pin 1ch搭載
VBAT供給方式D-Sub9ピンより外部供給
VBAT入力電圧範囲8~24V(絶対最大定格40V)/100mA以内
ハードウェア保護ESD/逆接/過電流保護回路搭載
USBポートUSB Micro-B 2つ搭載(メイン、サブ)

海外規格​

  • CEマーキング取得
    EMI: EN55011(2020) Group1 ClassB
    EMS: EN61000-4-2(2009), EN61000-4-3(2010)
  • FCC規格適合
    This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
    (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

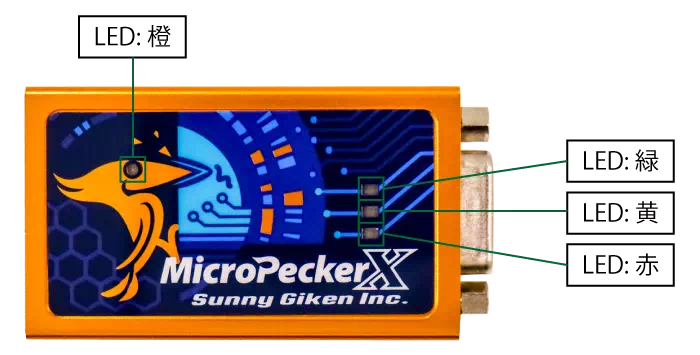

正面​

MPX正面

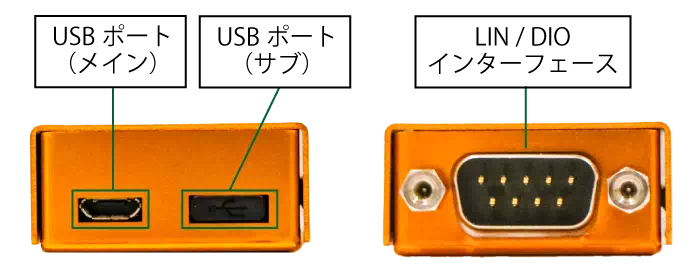

上下側面​

MPX上下

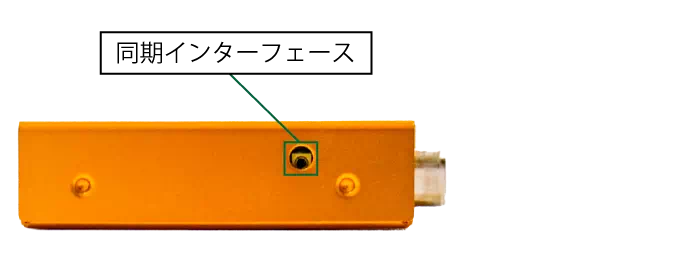

左右側面​

MPX側面

※ USBポート(サブ)はご使用にならないようお願いいたします。

LIN 1ch クリップケーブル仕様​

項目内容
信号LIN、VBAT、GND
※クリップコネクタを使用
ケーブル長全長:0.3m
シールドなし

コネクタ端子​

CAN 1ch クリップケーブル

同期ケーブル仕様​

項目内容
ケーブル長全長:25cm
シールドなし
MPX仕様

MicroPeckerX LIN Analyzer Plus 機能仕様一覧​

項目内容
LINインターフェース1ch
対応チャンネル数LIN 1ch/1台、最大LIN 4ch(本体4台)までの同時接続可能
マルチチャンネル同期機能モニタタイムスタンプ同期CAN(CAN FD), LIN, DIO, ADを組み合わせて、MicroPeckerX本体4台のモニタデータ時刻同期
シミュレーション送信タイミング同期CAN(CAN FD), LIN, DIO, ADを組み合わせて、MicroPeckerX本体4台のシミュレーション時刻同期
ログ再生送信タイミング同期対応
LIN通信設定対応リビジョンLIN 1.3 / 2.0 / 2.1 / 2.2 / 2.2A
通信ボーレート

以下の選択可能の他、500bps~20kbpsの範囲で1bps毎のカスタム設定可
500bps, 600bps, 1kbps, 1200bps, 2400bps, 4800bps, 5kbps, 9600bps, 10kbps, 10417bps, 14400bps, 15kbps, 19200bps, 20kbps, 25kbps

LINモニタ機能タイムスタンプ分解能1μsec
ID/データ表示各種ID、データ値のリアルタイム表示
フレーム種別ヘッダ/レスポンス/エラーフレーム表示対応
エラーフレーム検出SyncBrk.Long、SyncBrk.Short、SyncBrkField、Parity、CheckSum、ShortMsg.(1~8)、Framing
タイムスタンプフォーマット+MM:SS:HHH.mmm.uuu / +SSSSSSSS.mmmuuu表示選択可能
LINログタイプHeader+Response / LIN Frame表示選択可能
ディスプレイフィルタLIN ID指定条件設定可能
ラベルフィルタLIN ID/送受信フレーム/Status/ヘッダ/レスポンス/Wakeup/Sleep/B-Sleep条件設定可能
Each ID表示ID毎の最新ログ表示
ログ出力先ファイル、画面上(最大10万レコード)
ログ書式テキスト(CSV)、16進数出力
ログ分割出力分割なし、ファイルサイズ(1MB~4095MB)、レコード(100行~250万行)、タイマ(1sec~3600sec)
ログトリガモードフリーRUN、開始トリガ、終了トリガ
ログトリガ条件指定フレーム受信、キー入力、シグナル閾値条件
ノードシミュレーション共通機能送信時間の分解能1msec
モニタ開始時ステータスWakeup/Sleep選択可能
マスターシミュレーション送信機能設定スケジュール数最大32
スケジュール名14文字まで入力可能
スケジュール設定有効/無効、繰り返し
スケジュール遷移イベント種別タイマ(50ms~24hour)、ログトリガ、キートリガ、ユーザによる切替え
スケジュール操作一時停止、スケジュール切替え、送信中のID変更
設定フレーム数最大64フレーム
送信Delay1ms~3,600,000ms(1時間)の範囲で設定可能
フレーム種別送信、受信、Wakeupパルス、スリープコマンド
送信と受信にはエラー設定可能
ヘッダーエラー種別SyncBrk.Long、SyncBrk.Short、SyncBrkField、Parity
レスポンスエラー種別CheckSum、ShortMsg.(1~8)、Framing(1~CS)
パターンファイルID毎に設定可能
パターンファイルイベント種別タイマ(50ms~60min)、フレーム受信トリガ、キートリガ
割り込み送信設定フレーム数最大16フレーム
割り込み送信フレーム種別送信、受信、Wakeupパルス、スリープコマンド
送信と受信にはエラー設定可能
割り込み送信トリガ種別フレーム受信トリガ、キートリガ、なし
Wakeup Wait(Wakeup待ち時間)0ms~100msの範囲で設定可能
スレーブシミュレーション送信機能設定フレーム数最大64フレーム
フレーム種別レスポンス応答
応答にはエラー設定可能
レスポンスエラー種別CheckSum、ShortMsg.(1~8)、Framing(1~CS)
パターンファイルID毎に設定可能
パターンファイルイベント種別タイマ(50ms~60min)、フレーム受信トリガ、キートリガ
ログ再生送信機能送信時間の分解能1msec
先頭フレーム送信オフセット0ms~60000msの範囲で設定可能
ログ再生開始タイミングモニタ開始、フレーム受信トリガ、キートリガ
転送モードリピートモード、単転送モード
LDF読込み定義の登録と利用Signal Catalogに信号・フレーム・スケジュールを登録。Simulation Windowでマスターのスケジュールまたはスレーブのレスポンスとして採用
ログ解析機能解析対象通信ログのフレーム解析・シグナル解析
フィルタリングID/エラーフレーム/ラベル設定可能
ログ検索タイムスタンプ/フレーム/ラベル設定可能
バス負荷解析保存ログのバス負荷解析には非対応。リアルタイムのバス負荷はMonitor Windowに表示
シグナルモニタ機能シグナル設定数Catalog:最大10,000件、Signal Set:最大10組、1 Set:最大128信号(派生信号に必要な入力信号を含む)
変換・表示形式Raw、Formula、Value Table、BCD、ASCII。物理値・Logical状態名の表示に対応
モニタ中のシグナル表示値一覧、グラフ、数値バー、状態表示、アラート履歴
モニタ中のグラフ表示数最大32信号、2タブ、1タブ最大4 Area、1 Area最大4軸(左2軸・右2軸)
キャプチャ機能モニタログキャプチャなし

通信定義・シグナル解析と送信設定​

  • Signal CatalogはLDFから信号・フレーム・スケジュールの定義を取り込みます。Catalogの上限と数え方を参照してください。
  • Signal Triggerは適格な数値バスシグナルの閾値で記録を制御します。派生・文字列信号は対象外です。選択条件を参照してください。
  • Signal Analysisは取得済みの通信ログを対象とし、入力の上限は全CH・全期間で500万フレームです。対象と結果の範囲はシグナル解析を参照してください。
  • LDFのスケジュールはMaster Sim.へ、スレーブがpublisherのレスポンスはSlave Sim.へ採用できます。Catalogからの採用を参照してください。
