Microsoft Visual C++版 サンプルプログラム
Microsoft Visual C++版 モニタプログラム

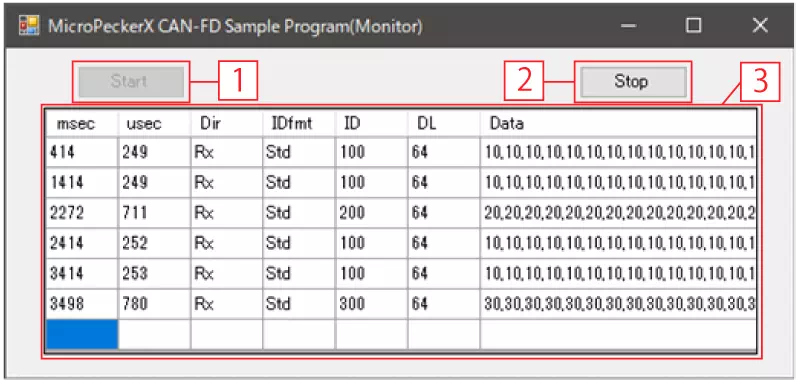

画面構成
| # | 項目 | 説明 |
|---|---|---|
| 1 | Startボタン | クリックすると、モニタリングを開始します。 |
| 2 | Stopボタン | クリックすると、モニタリングを停止します。 |
| 3 | ログ表示部 | 受信したログ情報を表示します。 最大で100件のログ情報が保持され、それを超える場合は古いログ情報から順にクリアされます。 ただし、モニタリングを停止した後に再度開始すると、それまでのログ情報は全てクリアされます。 表示内容については「ログ表示部詳細」を参照してください。 |
ログ表示部詳細
| 項目 | 説明 |
|---|---|
| msec | タイムスタンプ（ミリ秒）を表示します。 |
| usec | タイムスタンプ（マイクロ秒）を表示します。 |
| Dir | ログ方向を表示します。 Rx：受信ログ Tx：送信ログ |
| IDfmt | IDフォーマットを表示します。 Std：標準ID Ext：拡張ID |
| ID | CAN IDを16進数で表示します。 |
| DL | データ長（1～64）を表示します。 |
| Data | データ（D1～D64）を16進数で表示します。データの区切り文字はカンマです。 |
エラー処理
以下の場合はエラーとし、エラーダイアログを表示してプログラムを終了します。
- プログラムの起動時にMicroPeckerXが認識できなかった場合
- モニタリングの開始／終了時やモニタリング中にAPIの呼び出しが失敗した場合
Microsoft Visual C++版 シミュレーションプログラム

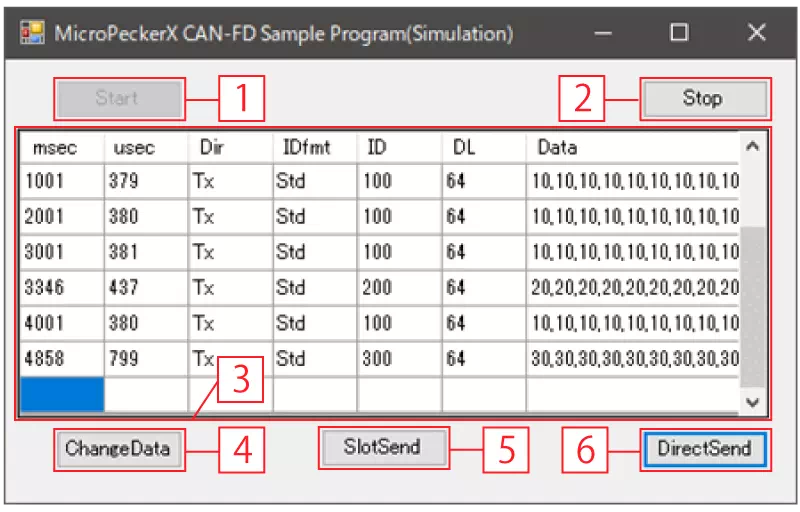

画面構成
| # | 項目 | 説明 |
|---|---|---|
| 1 | Startボタン | クリックすると、モニタリングを開始します。また、定期送信プリセットフレームを1秒ごとに送信します。 |
| 2 | Stopボタン | クリックすると、モニタリングと定期送信プリセットフレームの送信を停止します。 |
| 3 | ログ表示部 | 送受信したログ情報を表示します。 最大で100件のログ情報が保持され、それを超える場合は古いログ情報から順にクリアされます。 ただし、モニタリングを停止した後に再度開始すると、それまでのログ情報は全てクリアされます。 |
| 4 | ChangeDataボタン | クリックすると、定期送信プリセットフレームのデータ（D1～D64）をインクリメント（+1）します。 |
| 5 | SlotSendボタン | クリックすると、イベン ト送信プリセットフレームを送信します。 |
| 6 | DirectSendボタン | クリックすると、ダイレクト送信プリセットフレームを送信します。 |
ログ表示部詳細
| 項目 | 説明 |
|---|---|
| msec | タイムスタンプ（ミリ秒）を表示します。 |
| usec | タイムスタンプ（マイクロ秒）を表示します。 |
| Dir | ログ方向を表示します。 Rx：受信ログ Tx：送信ログ |
| IDfmt | IDフォーマットを表示します。 Std：標準ID Ext：拡張ID |
| ID | CAN IDを16進数で表示します。 |
| DL | データ長（1～64）を表示します。 |
| Data | データ（D1～D64）を16進数で表示します。データの区切り文字はカンマです。 |
プリセットフレーム
各プリセットフレームの内容は以下の通りです。
| フレーム種別 | Slot | ID | DL | Data（16進数）(※1) | |||
|---|---|---|---|---|---|---|---|
| フォーマット | CAN ID | D1 | … | D64 | |||
| 定期送信プリセットフレーム | 0 | 標準ID | 100H | 64 | 10 | … | 10 |
| イベント送信プリセットフレーム | 1 | 標準ID | 200H | 64 | 20 | … | 20 |
| ダイレクト送信プリセットフレーム | - | 標準ID | 300H | 64 | 30 | … | 30 |
※1: D1～D64で全て同じデータとなります。
エラー処理
以下の場合はエラーとし、エラーダイアログを表示してプログラムを終了します。
- プログラムの起動時にMicroPeckerXが認識できなかった場合
- モニタリングの開始／終了時やモニタリング中にAPIの呼び出しが失敗した場合
