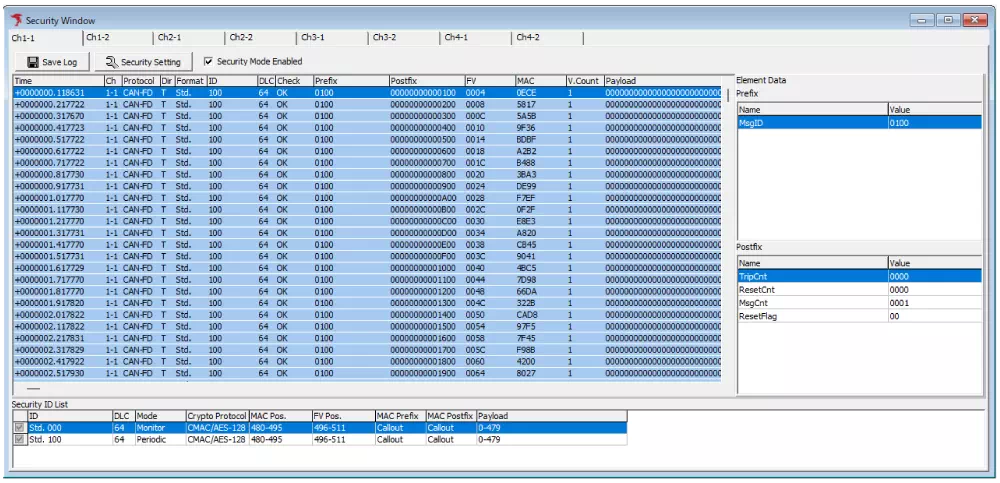

モニタリング画面概要
本ページでは、メッセージ認証機能プラグインのモニタリング画面について説明します。
この画面では、車載通信のセキュリティメッセージの送受信状況や、各IDごとの設定をリアルタイムで確認できます。

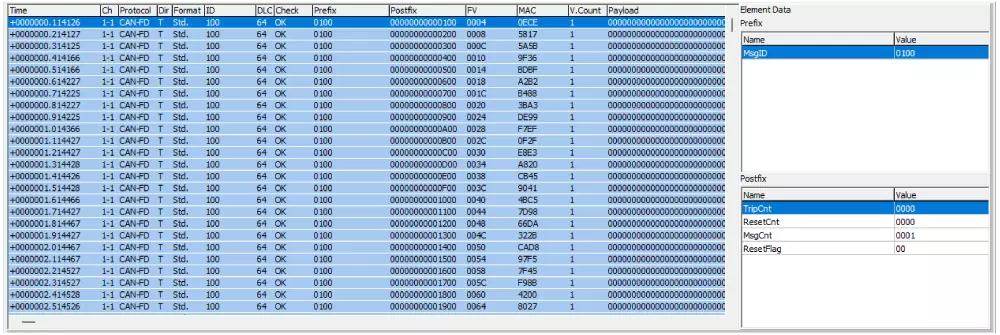

セキュリティメッセージログ
セキュリティメッセージログは、送受信された全てのセキュリティ関連メッセージを一覧表示する機能です。
「いつ」「どのチャンネルで」「どんなメッセージが」「正しく認証されたか」などを確認できます。
ヒント
- 通信異常や認証失敗が発生した場合、どのIDで/どの時刻に/どの原因で失敗したかをすぐに確認可能です。
- セキュリティ検証やログ解析の際に、メッセージごとの状態変化を時系列で追跡できます。
| 大項目 | 詳細項目 | 説明 |
|---|---|---|
| ログ表示部 | 送受信したセキュリティメッセージを表示します。 | |
| Time | 送受信した時間を表示します。 「Option」ダイアログの「Time Stamp Form」で設定した形式で表示します。 | |
| Ch | 送受信したチャンネルを表示します。 | |
| Protocol | プロトコル種別（CAN/CAN FD）を表示します。 | |
| Dir | 送受信方向を表示します。「T」は送信、「R」は受信をそれぞれ意味します。 | |
| Format | CAN IDの種類を表示します。「Std.」は標準ID、「Ext.」は拡張IDをそれぞれ意味します。 | |
| ID | CAN IDを表示します。 | |
| DLC | データ長を表示します。 | |
| Check | MAC検証結果（OK/NG）を表示します。OKは認証成功、NGは認証エラーをそれぞれ意味します。 | |
| Prefix | プリフィックス値（16進数）を表示します。（※1） | |
| Postfix | ポストフィックス値（16進数）を表示します。（※1） | |
| FV | FV（Freshness Value）を表示します。（※1） | |
| MAC | 認証用MAC値を表示します。（※1） | |
| V.Count | MAC検証回数を表示します。 | |
| Payload | データ領域（ペイロード）の値を表示します。（※1） | |
| Element Data（※2） | Prefix | ログ表示部で選択したセキュリティメッセージのプリフィックスの要素を表示します。（※3） |
| Postfix | ログ表示部で選択したセキュリティメッセージのポストフィックスの要素を表示します。（※3） | |
※1: 各項目はビッグエンディアンの左寄せで表示します。
※2: モニタリング中は非表示となります。
※3: Element Dataの要素は以下の表示となります。また、表示項目は「Element Setting」での設定内容に基づきます。
| 項目 | 説明 |
|---|---|
| Name | 要素の名称を表示します。 |
| Value | 要素の値（16進数）をビッグエンディアンの右寄せで表示します。 |
Security ID List
Security ID Listは、現在設定されている全てのCAN IDごとの認証パラメータを一覧表示する画面です。
各IDに対して、どんなセキュリティ設定になっているかを一目で確認できます。
ヒント
- 複数のIDに異なる認証設定を行った場合や、設定ミスが疑われる場合に一括で確認・見直しができます。
- どのIDが「認証有効」になっているか、運用ルール通りにセットされているかをすぐに把握できます。
| 項目 | 説明 |
|---|---|
| ID | 設定されているCAN IDを表示します。「Std.」は標準ID、「Ext.」は拡張IDをそれぞれ意味します。 |
| DLC | データ長を表示します。 |
| Mode（※1） | メッセージの送信モードを表示します。表示内容は以下の通りです。 ・Monitor：モニタ専用メッセージ ・Periodic：周期送信メッセージ（ Target Frame Info の Cycle で設定した送信周期ごとにデータフレームを送信） |
| Crypto Protocol | MAC生成で使用している暗号プロトコルを表示します。 |
| MAC Pos. | 生成したMACの一部が配置されるデータフレームのData領域のビット位置を「Motorola sequential」で表示します。 例えば、「40-63」と表示されている場合、Data領域の「40～63ビット」（D6からD8まで）に、MACの上位24ビットが配置されることを意味します。 |
| FV Pos.（※2） | FVが配置されるデータフレームのData領域のビット位置を「Motorola sequential」で表示します。 例えば、「32-39」と表示されている場合、Data領域の「32～39ビット」（D5）に、FVが配置されることを意味します。 |
| MAC Prefix | MAC計算に使うプリフィックス値の生成元を表示します。（※3） |
| MAC Postfix | MAC計算に使うポストフィックス値の生成元を表示します。（※3） |
| Payload | データフレームのData領域で、MACの元となるデータのペイロードとして扱われるビット位置を「Motorola sequential」で表示します。 例えば、「0-31」と表示されている場合、Data領域の「0～31ビット」（D1からD4まで）が、ペイロードとして扱われることを意味します。 |
※1: 「Monitor」モードは受信のみ、「Periodic」は一定周期で送信する設定です。
※2: FVを使用しない場合は、「NotUsed」を表示します。
※3: コールアウ トDLLが生成する値を使用する場合は「Callout」、使用しない場合は「NotUsed」を表示します。
